Encoders Assoluti Multigiro

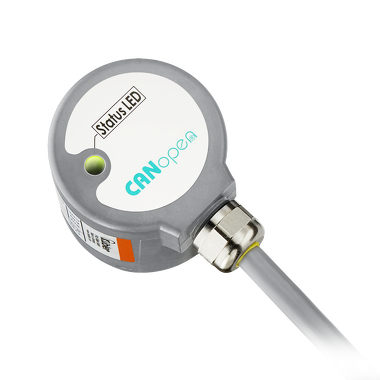

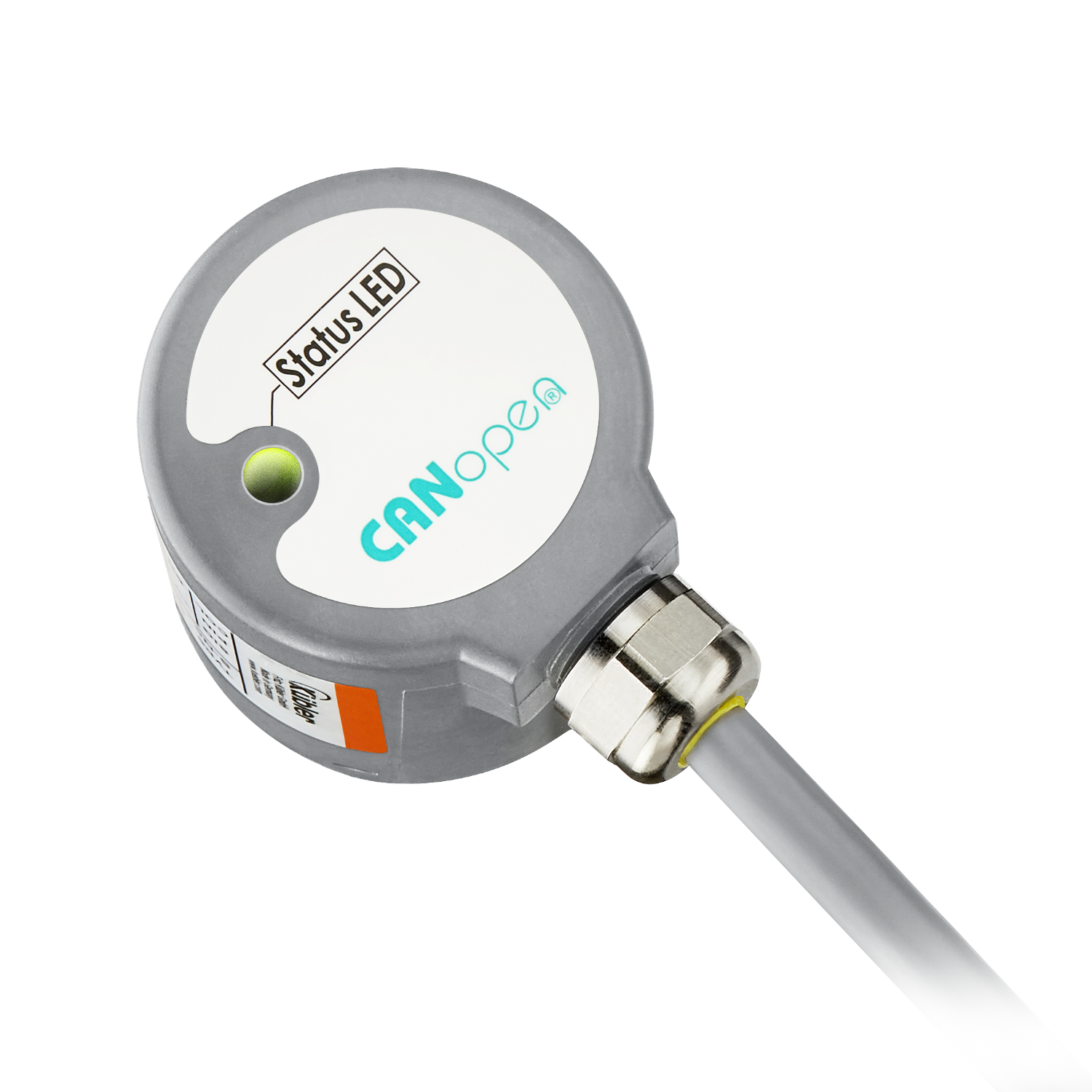

Sendix M3688
|
|
Tecnologia di raccolta dell'energia: Encoder elettronici multigiro.
Il Sendix M36 con tecnologia Energy Harvesting è un encoder elettronico multigiro in un design compatto, senza ingranaggio e senza batteria.Si caratterizza per la robustezza, l'affidabilità e l'efficienza dei costi.
| Meccanica | |
|---|---|
| Dimensione | Ø 36 mm |
| Tipo di albero |
6 mm albero cavo, cieco 8 mm albero cavo, cieco 10 mm albero cavo, cieco 1/4 " albero cavo, cieco |
| tipo di flangia |
Elementi elastici, lungo Statore anti-rotazione Ø 36.00 mm |
| Temperatura d'esercizio | -40 °C ... +85 °C |
| Protezione |
IP65 IP67 |
| Tipi di collegamento |
Cavo assiale Cavo radiale M12 Connettori M12 |
| Velocità di rotazione massima |
6.000 min-1 |
| Peso | 210 g |
| Elettronica | |
|---|---|
| lettura | magnetico |
| Risoluzione max. |
14 Bit Monogiro 24 Bit Multigiro |
| Alimentazione |
10...30 V DC |
| Interfacce |
CANopen |
Affidabile e insensibile
- Struttura cuscinetto robusta in design Safety-Lock™ per la resistenza a vibrazioni e a errori di installazione.
- Numero di componenti ridotto per assicurare l'insensibilità magnetica.
- Protezione IP67 e ampio campo di temperatura -40°C ... +85°C.
- Senza ingranaggi e senza batteria, grazie alla tecnologia Energy Harvesting Technology.
- Servizi LSS per la configurazione dell'indirizzo di nodo e del baud rate.
- Mappatura PDO variabile nella memoria.
- Funzione Universal Scaling
- Gestione della configurazione (bootloader).
Accessori
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 36 ... 37 mm
Raggio di montaggio 23 mm
Per il montaggio frontale sulla flangia dell'encoder. Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 2 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4C00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
