Magnetisches Längenmesssystem

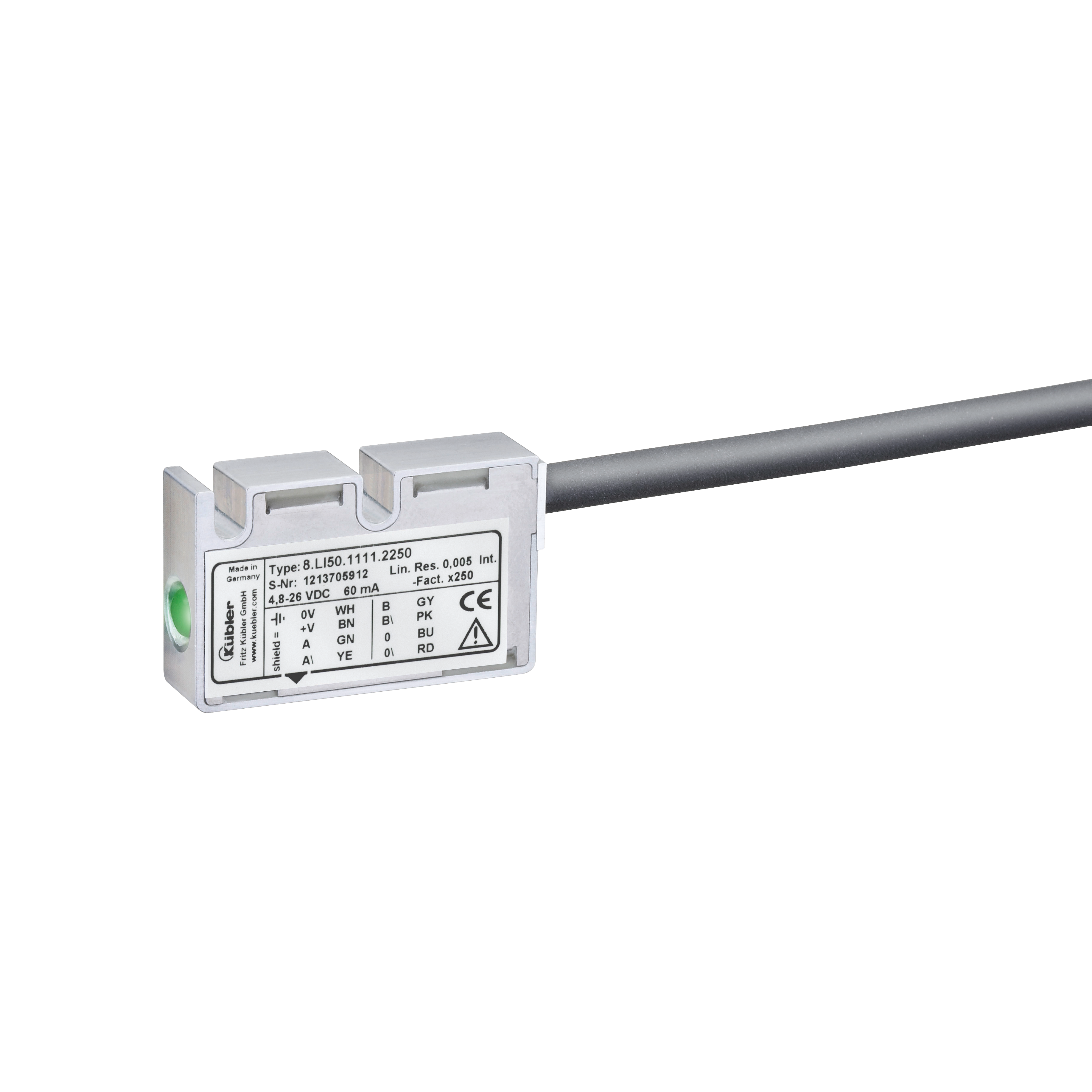

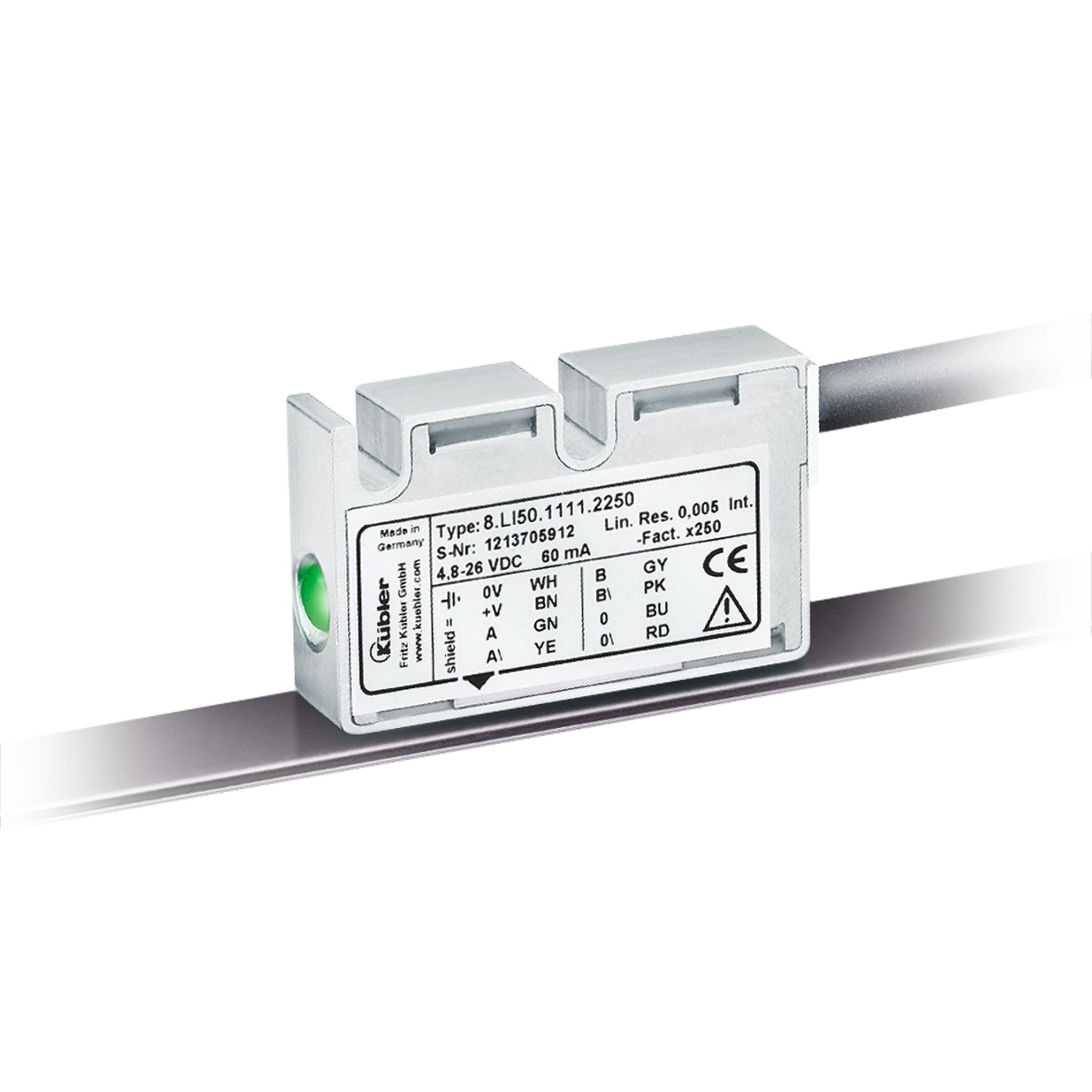

Limes LI50 / B2

  • Extrem robust
  • Hohe Schutzart bis IP69k
  • Berührungslos
  • Verschleißfrei
  • Einfache Montage
  • max. Messlänge 70 m
  • Geschwindigkeit 16 m/s
  • Auflösung max. 5 μm
  • Genauigkeit 0,1
Gegentakt
TTL / RS422

Magnetisches Längenmesssystem, inkremental – geeignet für raueste Umgebungen.

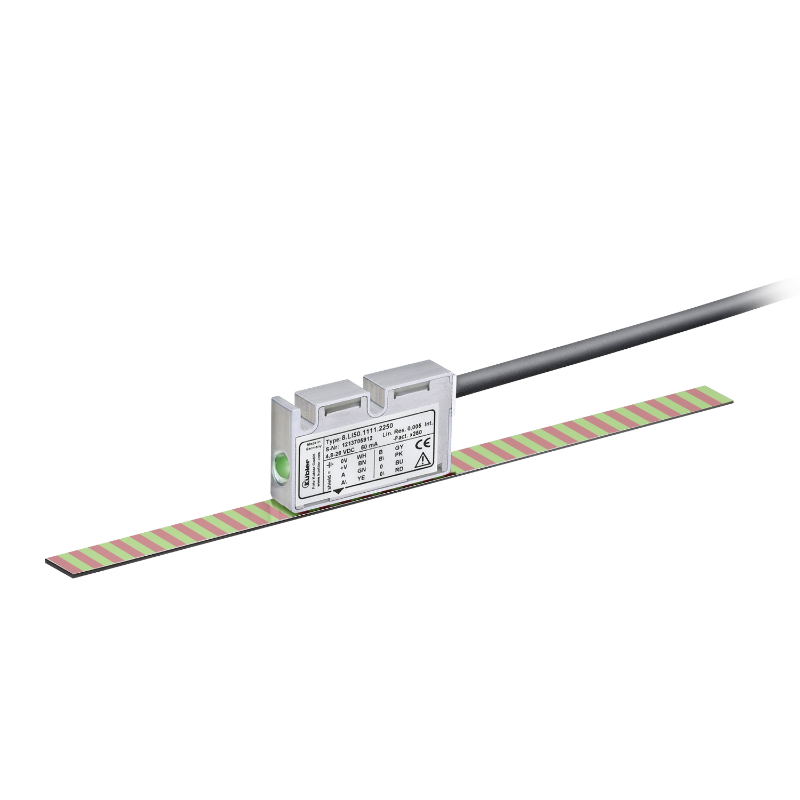

Das berührungslose inkrementale magnetische Längenmesssystem Limes LI50 / B2 – bestehend aus dem Sensorkopf LI50 und dem Magnetband B2 – ermöglicht eine Auflösung bis zu 5 μm bei einem maximalen Abstand von 2 mm zwischen Sensor und Band.

Für den Außeneinsatz mit besonders stabilem Aluminiumgehäuse mit Edelstahldeckel, weitem Temperaturbereich sowie einem UV-beständigem Kabel. Schutzart IP68 / IP69k, spezielle Vergusstechnik und geprüfte Resistenz gegen zyklische Feuchte und Feuchte-Wärme bieten höchste Zuverlässigkeit auch im ungeschützten Außeneinsatz.

Mechanisch
Messsystem Magnetisches Längenmesssystem
Messlänge 70 m
Geschwindigkeit 16 m/s
Baugröße 10 mm x 25 mm x 40 mm
Arbeitstemperatur -20 °C ... +80 °C
Schutzart IP67
IP68
IP69k
Elektrisch
Auflösung max. 5 μm
Genauigkeit 0,1
Schnittstellen Gegentakt
TTL / RS422
Spannungsversorgung 4,8...26 V DC
4,8...30 V DC
Robust
  • Stabiles Gehäuse mit Schutzart IP67.
    • Optional: Sondergehäuse für hohe Resistenz gegen Kondensation (IP68 / IP69k, Resistenz gegen zyklische Feuchte gem. EN 60068-3-38 sowie Feuchte-Wärme gem. EN 60068-3-78).
  • Berührungslose Messtechnologie – dadurch kein Verschleiß.
  • Abdeckstreifen zum Schutz des Magnetbandes.
Einfache Installation
  • Einfache Klebemontage des Magnetbandes.
  • Große Einbautoleranz.
  • Benötigt sehr wenig Einbauraum.
  • Warnsignale über LED bei zu schwachem Magnetfeld.
Datenblatt

LI50 / B2

PDF ∼ 985,5 KB | 09.2022
DE
EN
FR
Installationsanleitung

LI20, LI50, RLI20, RLI50

PDF ∼ 329,5 KB | 09.2022

Sicherheitskennwerte

Limes LI50 MTTFd

Mehrsprachig: Deutsch, Englisch
PDF ∼ 219,3 KB | 09.2022

M-CAD / STEP

LI50

ZIP ∼ 351,1 KB | 09.2022

Sendix 5000

ZIP ∼ 18,0 MB | 09.2022

Hinweis

Verarbeitungshinweis für das Kleben von Magnetbändern

Mehrsprachig: Deutsch, Englisch
PDF ∼ 597,1 KB | 09.2022

Zubehör

Kabel und Steckverbinder

„Sie haben eine technische Fragen zur linearen Messtechnik oder suchen nach individuellen Lösungen? Gerne sind wir im Applikationssupport für Sie da.“
