Bezpieczne monitorowanie prędkości

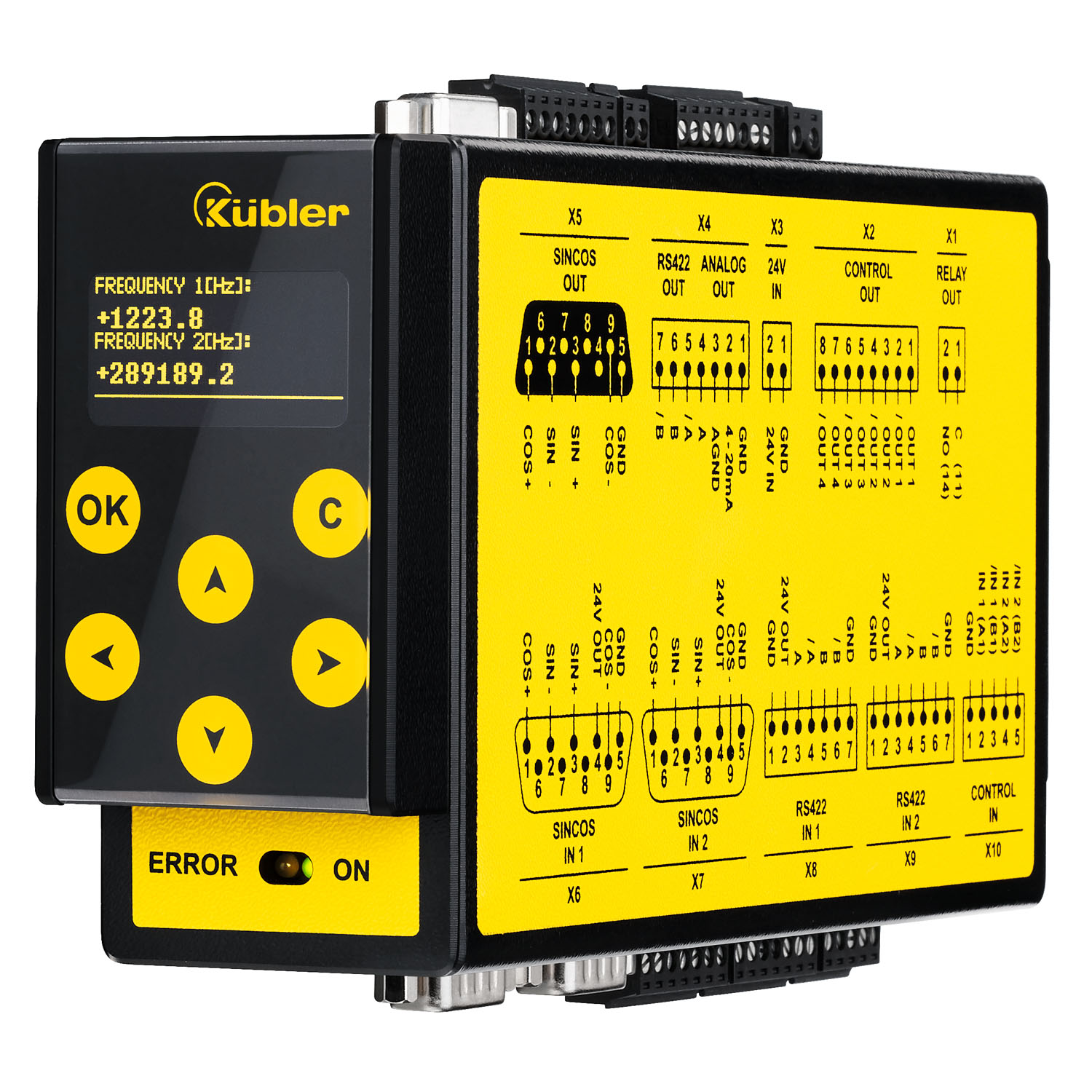

Safety-M compact SMC2.2

  • Zintegrowany powielacz sygnału
  • Złącze USB
  • Wymienny wskaźnik operacyjny i diagnostyczny
Analogowy 4...20mA
Push-pull
TTL / RS422
SinCos

Moduł bezpieczeństwa SIL3 / PLe do bezpiecznego monitorowania prędkości przy użyciu dwóch (różnych) systemów enkoderowych

SMC2.2 to kompaktowy moduł bezpieczeństwa w rodzinie produktów Safety-M ze zintegrowanym monitorowaniem napędu jednej osi przy użyciu dwóch (różnych) systemów enkoderowych. Ten autonomiczny monitor prędkości (moduł bazowy) nie wymaga dodatkowego bezpiecznego programowalnego sterownika logicznego (PLC).
Safety-M compact doskonale nadaje się do integracji z istniejącymi obwodami bezpieczeństwa lub modernizacji starych maszyn. Obsługiwane są rozwiązania z dwoma czujnikami (HTL / łącznik zbliżeniowy, RS422, SinCos) do niezawodnego wykrywania prędkości.

Mechanicznie
Wielkość 50 mm x 100 mm x 165 mm
Temperatura pracy -20 °C ... 55 °C
Stopień ochrony IP20
Rodzaje przyłączy Zaciski śrubowe
Wtyk SUB-D
Zaciski wtykowe
Elektryczny
Wejścia cyfrowe bezpieczne 4/2
Bezpieczne wyjścia cyfrowe 8/4
Bezpieczne wyjścia przekaźnikowe 1
Interfejsy enkoderów 2
Interfejsy Analogowy 4...20mA
Gegentakt
HTL
TTL / RS422
SinCos
1 x Relais
Napięcie zasilające 24 V DC

Safety-M compact SMC2.2

Zintegrowany przetwornik i powielacz sygnałów ułatwia podłączenie sterowników mogących współpracować z tym samym systemem enkoderowym. Możliwe jest ponadto wyprowadzenie na wyjście analogowej wartości prędkości, np. w celu zastąpienia tachometrów lub podobnych urządzeń.

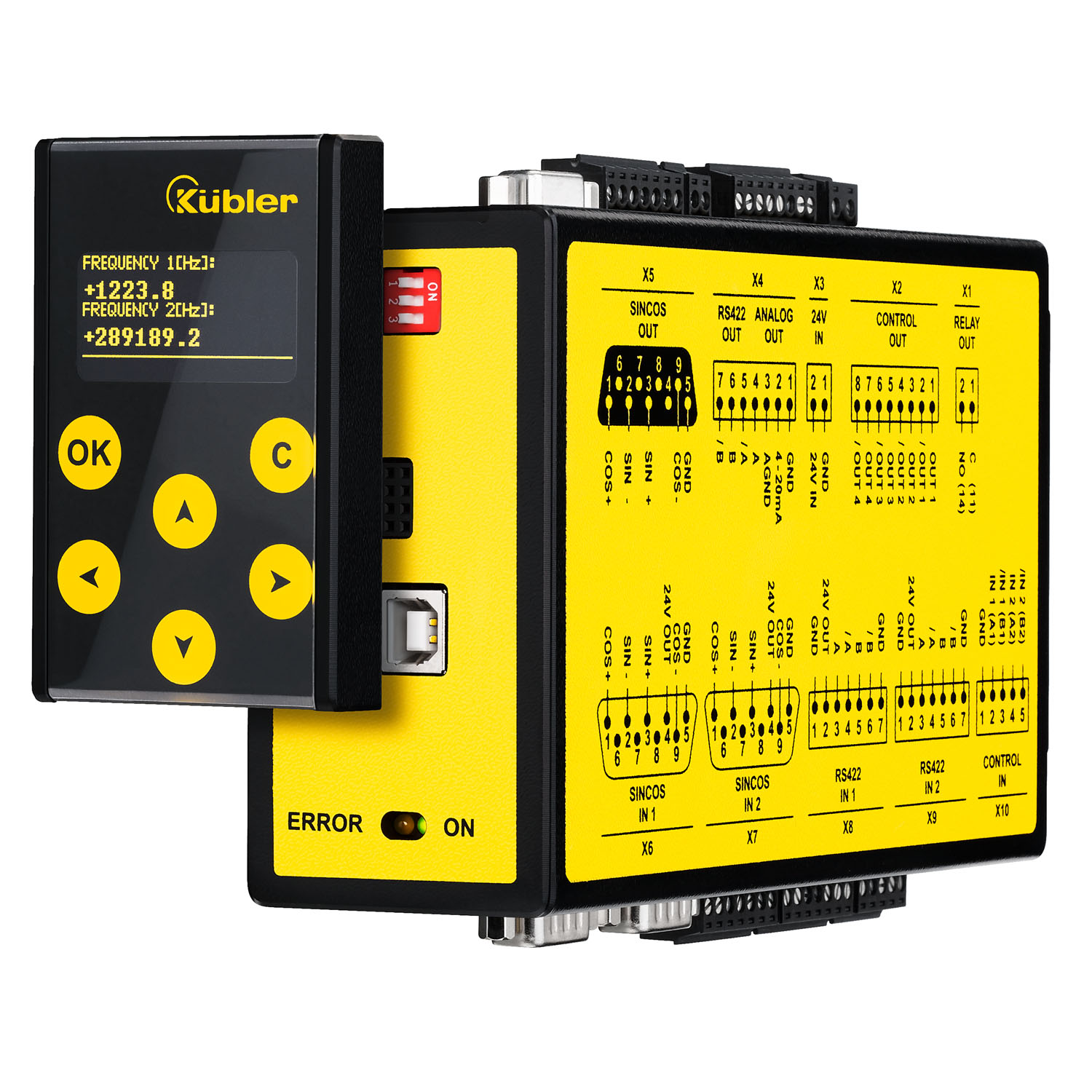

Urządzenie może być parametryzowane przy użyciu wymiennego wskaźnika operacyjnego i diagnostycznego lub za pomocą oprogramowania “OSxx“ z poziomu komputera stacjonarnego. Przeprowadzanie diagnostyki i konfigurowanie ustawień może odbywać się w wygodny sposób na stacjonarnym komputerze biurowym, lecz można to również w całości i z łatwością wykonać, korzystając z intuicyjnego wyświetlacza dotykowego w miejscu instalacji.

  • Obszerna biblioteka wstępnie skonfigurowanych czujników bezpieczeństwa i urządzeń sterujących. Umożliwia to łatwą parametryzację bez konieczności programowania.
  • Kompletny zestaw związanych z prędkością funkcji bezpieczeństwa do monitorowania napędu, równoważny normie EN 61800-5-2, zintegrowany w oprogramowaniu układowym (np. SOS, SLS, SSM, STO).
  • Rozmaite interfejsy enkodera do sygnału SinCos, RS422 i HTL / łączników zbliżeniowych, do szerokiej gamy czujników, z możliwością swobodnego łączenia ze sobą.
  • Zintegrowany powielacz sygnału do przekazywania sygnałów enkodera (opcjonalnie). Brak złożonego oprzewodowania zewnętrznego podatnego na zakłócenia, w przypadku gdy sterownik chce korzystać z tych samych sygnałów.
  • Przetwornik sygnałów może wyprowadzać na wyjście sygnał enkodera jako HTL różnicowy, HTL asymetryczny, RS422 lub jako wartości analogowe z przedziału 4…20 mA.
  • Prosty montaż, zatrzaskuje się na szynie o profilu ceowym 35 mm.
  • 4 / 2 wejścia bezpieczne, 8 / 4 bezpieczne kanały wyłączania, 1 bezpieczny styk przekaźnika bezpotencjałowego 1-kanałowego.
  • Możliwość zwielokrotnienia lub wzmocnienia styków przez styczniki zewnętrzne w połączeniu ze zintegrowanym monitorowaniem (EDM).
  • Dioda (LED) na panelu przednim zawsze sygnalizuje stan operacyjny.
  • Wymienny wskaźnik operacyjny i diagnostyczny (opcjonalnie).
  • Darmowe oprogramowanie parametryzujące “OSxx“.
Karta danych

Safety-M compact SMC2.2

PDF ∼ 967,7 KB | 04.2024
DE
EN
FR
Instrukcja obsługi

Safety-M compact SMC1.1 / SMC2.2

PDF ∼ 9,4 MB | 07.2021
DE
EN
FR
Podręcznik

Safety-M compact SafeConfig OS10

PDF ∼ 5,1 MB | 07.2024
DE
EN

Safety-M compact SMC1.1 / SMC2.2

PDF ∼ 937,4 KB | 07.2021
DE
EN
FR
Deklaracja zgodności

Safety-M compact SMC1.1_2.2 CE

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 430,1 KB | 07.2019

Oprogramowanie

Standard + SafeConfig OS10

Wielojęzyczny: Niemiecki, Angielski, Francuski
ZIP ∼ 69,3 MB | 05.2024

Mechaniczny CAD / STEP

Safety-M compact SMC2.2

ZIP ∼ 725,7 KB | 08.2019

Elektroniczny CAD / ePlan

Safety-M compact SMCx

ZIP ∼ 1,2 MB | 08.2019

Certyfikaty Produktów

Safety-M compact SMCx

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 2,4 MB | 12.2020

Wskazówka

Safety-M compact SMCx USB-Stick

Wielojęzyczny: Niemiecki, Angielski, Francuski, Włoski, Hiszpański
PDF ∼ 41,3 KB | 06.2015

Akcesoria

Zacisk ekranowania EMC

Zacisk ekranowania EMC

Do zgodnej z wymaganiami kompatybilności elektromagnetycznej (EMC) instalacji kabla enkodera.
  • Montaż na szynie typu Ω
  • Średnica ekranu
8.0000.4G06.0312 (03–12 mm)


  • Waga ok. 7,4 g
  • Zacisk (stal sprężynowa, ocynkowana)
  • Stopka (stal sprężynowa)
8.0000.4G06.0312
Karta danych
Zacisk ekranu EMC
DE EN FR
Mechaniczny CAD / STEP
8.0000.4G06.0XXX

Podłączalny wskaźnik operacyjny i diagnostyczny do rodziny produktów Safety-M compact.

Podłączalny wskaźnik operacyjny i diagnostyczny do rodziny produktów Safety-M compact.

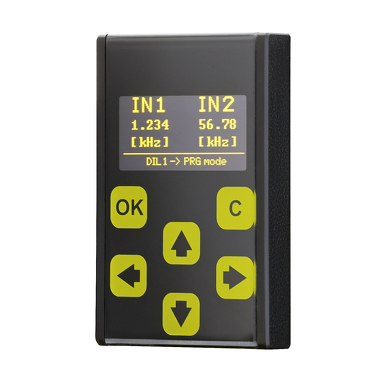

Wskaźnik SMCB jest używany jako wyświetlacz i jednostka sterująca do modułów rodziny Safety-M compact. Intuicyjna obsługa wskaźnika SMCB sprawia, że można go używać szybko, łatwo i elastycznie. Wskaźnik SMCB może być używany bezpośrednio na urządzeniu bezpieczeństwa. Dostępny jest szereg różnych funkcji i możliwości zastosowań.
8.SMCB.100
Karta danych
Zubehör Safety-M compact
DE EN FR
Instrukcja obsługi
Safety-M compact SMCB1
DE EN FR

Kable i złącza

SUB-D Wtyczka połączeniowa ,

SUB-D Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

HTL
TTL / RS422
SinCos
Złącze męskie 9-pin
8.0000.514A.0000

Karta danych
Złącze Sub-D, męskie, 9-pinowe
DE EN FR

SUB-D Wtyczka połączeniowa ,

SUB-D Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

Push-pull
TTL / RS422
Złącze żeńskie 9-pin
8.0000.514B.0000

Karta danych
Złącze Sub-D, gniazdo, 9-pinowe
DE EN FR

SUB-D Przewód z zarobionym złączem ,

SUB-D Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Push-pull
TTL / RS422
SinCos
Złącze żeńskie 9-pin

Złącze żeńskie 8-pin
8.0000.6V00.XXXX.0084

Karta danych
Zestaw przewodów Sub-D, PVC, gniazdo 9-pinowe, gniazdo M12 8-pinowe
DE EN FR

SUB-D Przewód z zarobionym złączem ,

SUB-D Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Push-pull
TTL / RS422
SinCos
Złącze żeńskie 9-pin
8.0000.6V00.XXXX.0086

Karta danych
Zestaw kabli Sub-D PCV, gniazdo
DE EN FR

SUB-D Przewód z zarobionym złączem ,

SUB-D Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Push-pull
TTL / RS422
SinCos
Złącze męskie 9-pin
8.0000.6V00.XXXX.0087

Karta danych
Zestaw przewodów Sub-D, PVC, wtyk 9-stykowy, otwarty
DE EN FR
