A02H

Enkodery Inkrementalny

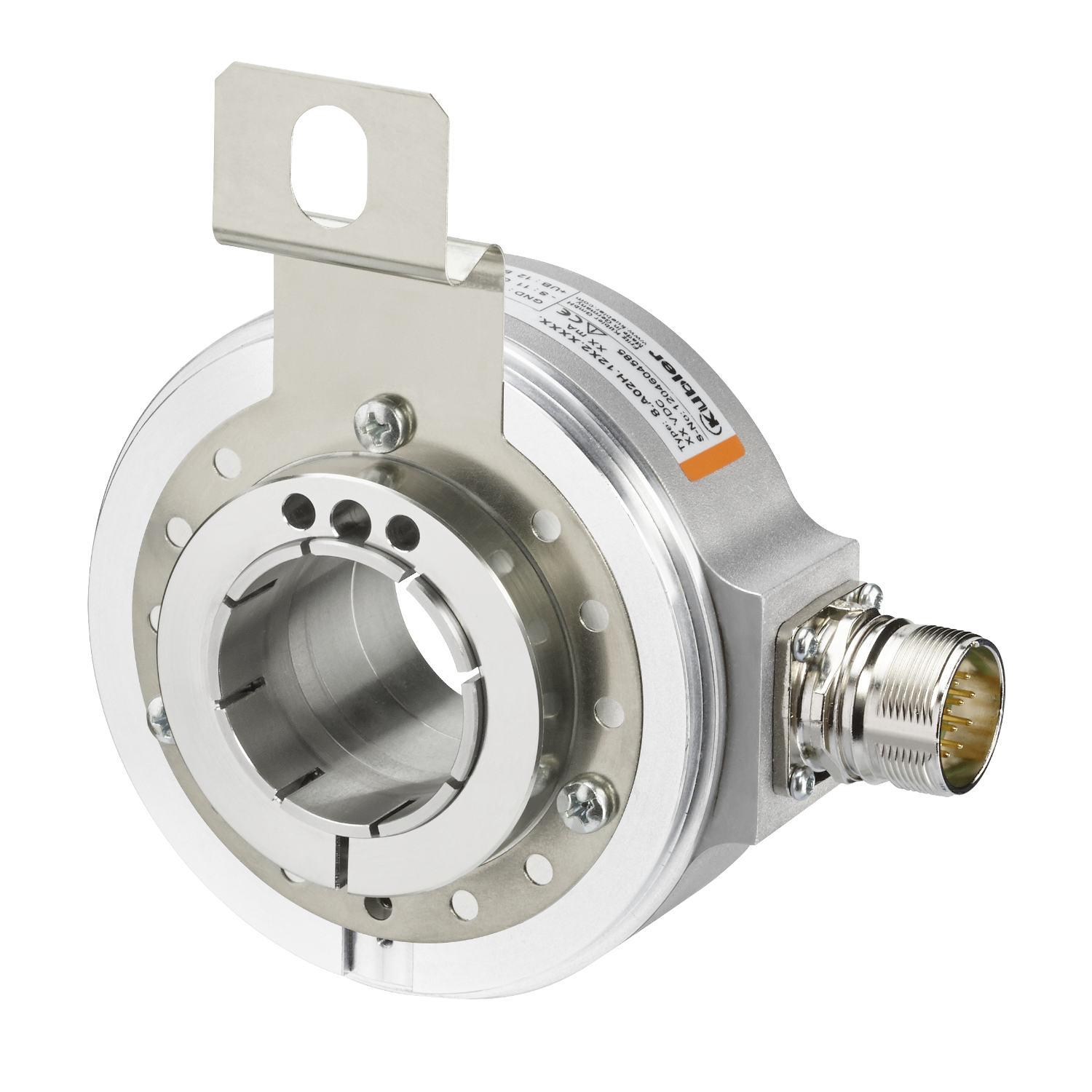

A02H

  • Niezwykle wytrzymałe
  • Kompaktowe rozwiązanie
  • Wyjątkowo odporny
  • Wielkość Ø 100 mm
  • 5.000 ppr Inkrementalny
  • max 42 mm wał pusty, przelotowy
  • max 1 1/4" wał pusty, przelotowy
Push-pull
TTL / RS422
SinCos

Zastosowania związane z dużymi obciążeniami: Niezwykle wytrzymałe enkodery z wałem pustym o średnicy do 42 mm.

Enkoder inkrementalny Heavy Duty A02H jest bardzo wytrzymały, jego specjalna konstrukcja sprawia, że idealnie nadaje się do zastosowań w bardzo trudnych warunkach.

Mechanicznie
Wielkość Ø 100 mm
Typ wałka 20 mm wał pusty, przelotowy
25 mm wał pusty, przelotowy
28 mm wał pusty, przelotowy
30 mm wał pusty, przelotowy
38 mm wał pusty, przelotowy
40 mm wał pusty, przelotowy
42 mm wał pusty, przelotowy
5/8 " wał pusty, przelotowy
1 " wał pusty, przelotowy
1 1/4 " wał pusty, przelotowy
Typ kołnierza Ø 100.00 mm
Ø 115.00 mm
Temperatura pracy -40 °C ... +80 °C
Stopień ochrony IP65
Rodzaje przyłączy Kabel promieniowo
złącze wtykowe M23 promieniowe
złącze wtykowe M12 promieniowe
Maksymalna Prędkość obrotowa 6.000 min-1
Waga 800 g
Elektryczny
Skanowanie optyczny
Rozdzielczość max. 5.000 ppr Inkrementalny
Napięcie zasilania 5 V DC
5...30 V DC
10...30 V DC
Interfejsy Push-pull
TTL / RS422
SinCos
Heavy Duty - solidny
• Specjalna konstrukcja wału ze zblokowanymi łożyskami.
• Pierścień zaciskowy ze stali nierdzewnej.
• Opcjonalnie dostępne wkładki izolacyjne zabezpieczające
  enkoder przed przepływem prądu przez wał.

Kompaktowy i wszechstronny
• Głębokość montażu tylko 49 mm.
• Dostępny z przewodem, wtykiem M12, M23 lub MIL.
• Interfejs Push-Pull, RS422 lub SinCos.
Karta danych

A02H

PDF ∼ 1,3 MB | 08.2019
DE
EN
US
FR
Instrukcja instalacji

ATEX 2 / 22

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 1,2 MB | 11.2018

Wskazówki dotyczące bezpieczeństwa enkoderów

Wielojęzyczny: Angielski, Francuski
PDF ∼ 839,3 KB | 11.2017

Wielojęzyczny: Niemiecki, Angielski, Francuski, Hiszpański
PDF ∼ 459,7 KB | 07.2019

Parametry bezpieczeństwa

A02H MTTFd

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 155,5 KB | 06.2019

CAD / STEP

A02H

ZIP ∼ 419,0 KB | 10.2014

CAD / ePlan

A02H

ZIP ∼ 2,9 MB | 02.2020

Deklaracja zgodności

A020 / A02H / Deklaracja zgodności

Wielojęzyczny: Niemiecki, Angielski, English (USA), Francuski
PDF ∼ 384,5 KB | 04.2016

Certyfikaty Produktów

A02H

PDF ∼ 1,5 MB | 10.2014
DE

ATEX 2/22

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 862,4 KB | 11.2018

Encoder UL Canada

PDF ∼ 79,9 KB | 11.2019
EN

Encoder UL USA

PDF ∼ 78,2 KB | 11.2019
EN

Akcesoria

Wkładka izolacyjna, otwór na wał Ø 42mm

Wkładka izolacyjna, otwór na wał Ø 42mm

Cieplna i elektryczna izolacja enkoderów (zakres temperatury -40°C...+115°C). Wkładki izolacyjne zapobiegają przepływowi prądów przez łożyska enkodera. Mogą one występować w przypadku zastosowania z silnikami prądu trójfazowego lub silnikami wektorowymi prądu przemiennego sterowanymi przez przemiennik i wówczas znacznie skracają żywotność łożysk enkodera. Ponadto enkoder izolowany jest cieplnie, ponieważ tworzywo sztuczne nie przenosi ciepła na enkoder.

Wkładka izolacyjna (tworzywo sztuczne).
Innendurchmesser 38mm 8.0010.4017.0000
Innendurchmesser 12mm 8.0010.4029.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR

Zestaw montażowy wałka stożkowego, otwór na wał Ø 38 mm

Zestaw montażowy wałka stożkowego, otwór na wał Ø 38 mm

Do dozbrojenia dla montażu wałka stożkowego. Wałki stożkowe stosowane są dla sprzęgła bezpośredniego o wysokiej dokładności. Zestaw montażowy zawiera również wkładkę izolacyjną, która niezawodnie chroni enkoder przed prądami tętniącymi.

Wkładka stożkowa nieprzelotowa stożek 1:10, długość 17 mm, wkładka izolacyjna, śruba imbusowa do centralnego zamocowania.
8.0010.4028.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR

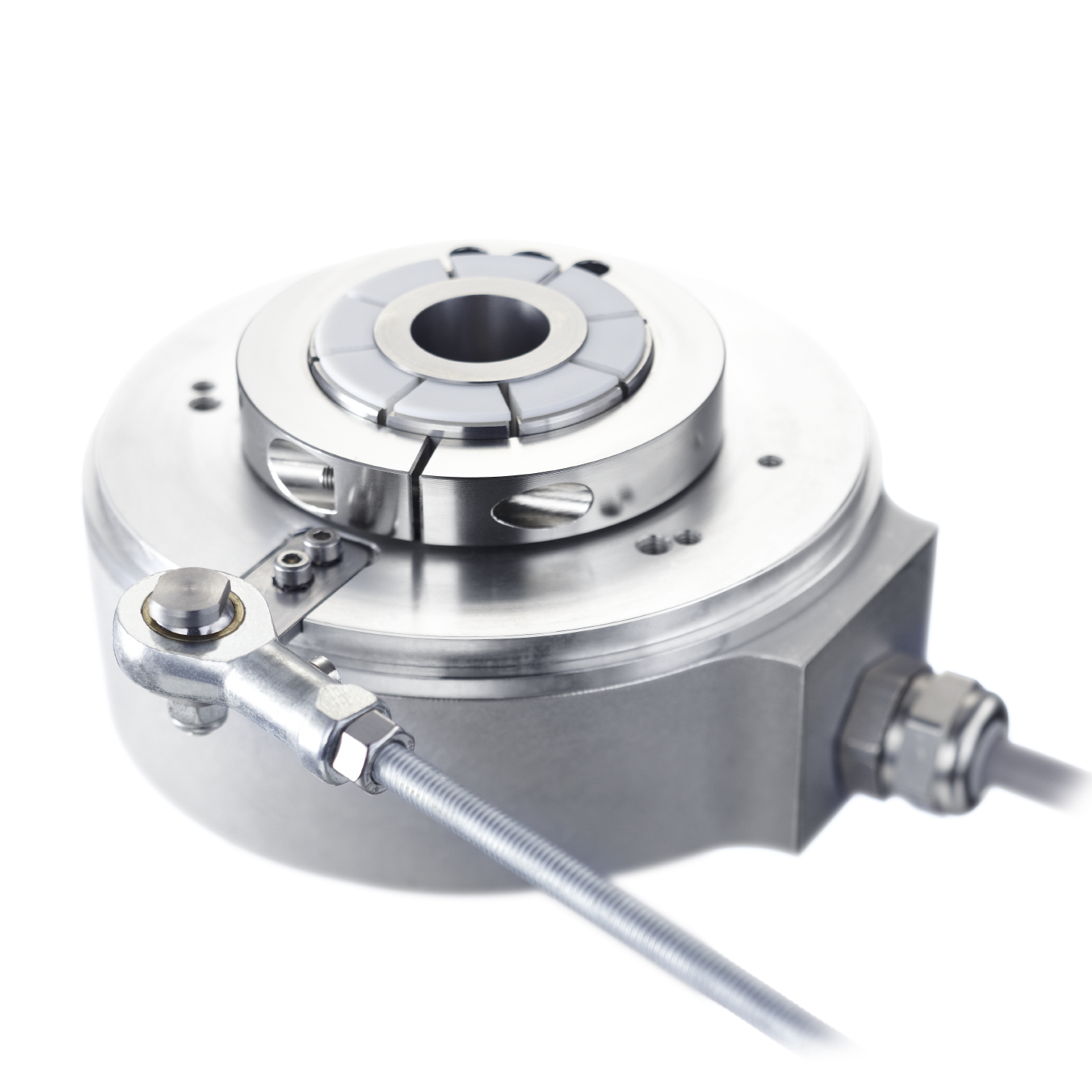

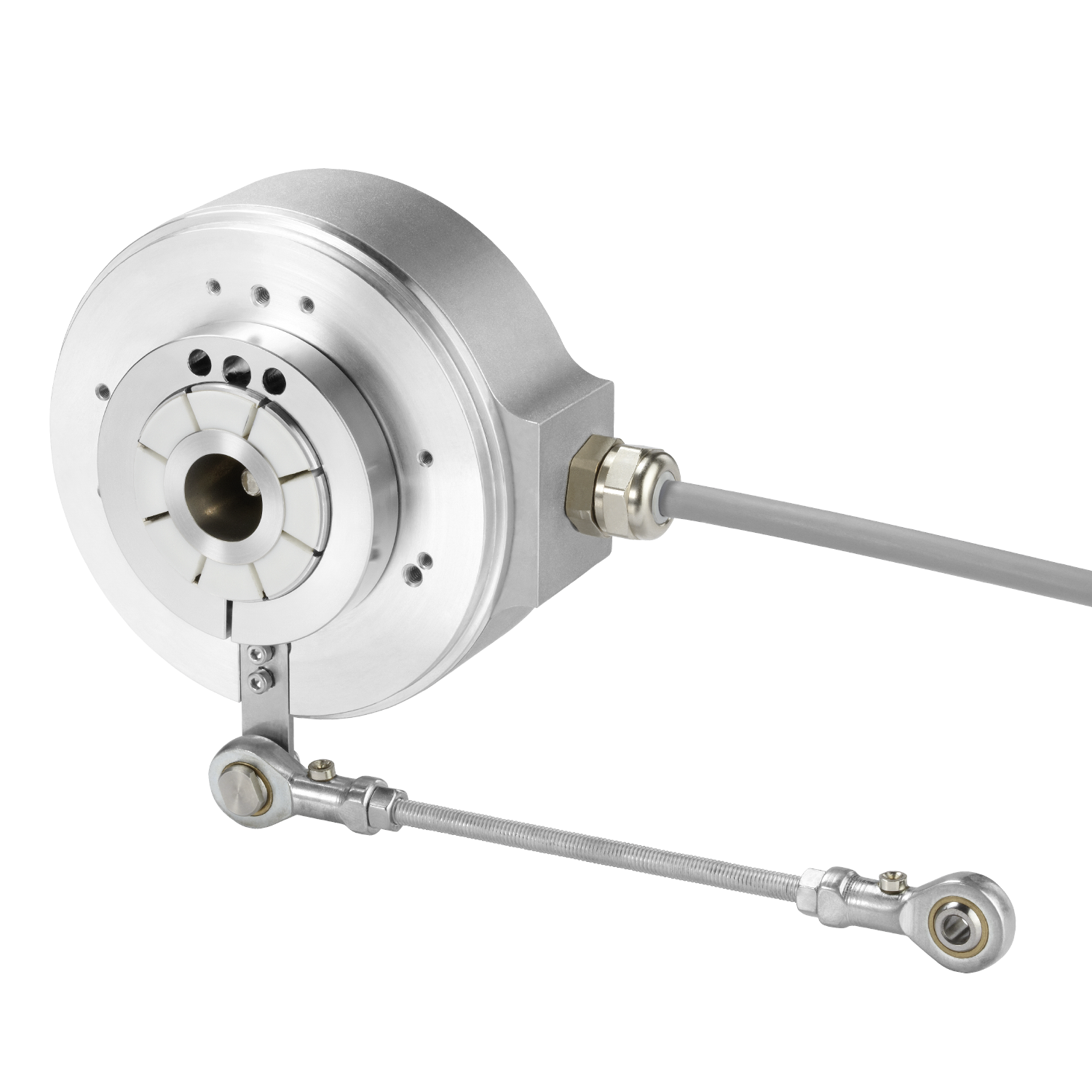

Ramię mocujące, długie

Ramię mocujące, długie

Do zastosowań z małym luzem osiowym i poprzecznym, z możliwością elastycznej regulacji.
Ramię mocujące, 2 śruby imbusowe M2,5 x 6, 2, podkładki zębate do zamocowania na enkoderze.
8.0010.40S0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.40S0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Do zastosowań z małym luzem osiowym i poprzecznym, z możliwością elastycznej regulacji.
100 mm Ramię mocujące, 2 śruby imbusowe M2,5 x 6, 2, podkładki zębate do zamocowania na enkoderze.
8.0010.40T0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.40T0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Do zastosowań z małym luzem osiowym i poprzecznym, z możliwością elastycznej regulacji.
150 mm Ramię mocujące, 2 śruby imbusowe M2,5 x 6, 2, podkładki zębate do zamocowania na enkoderze.
8.0010.40U0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.40U0.0000

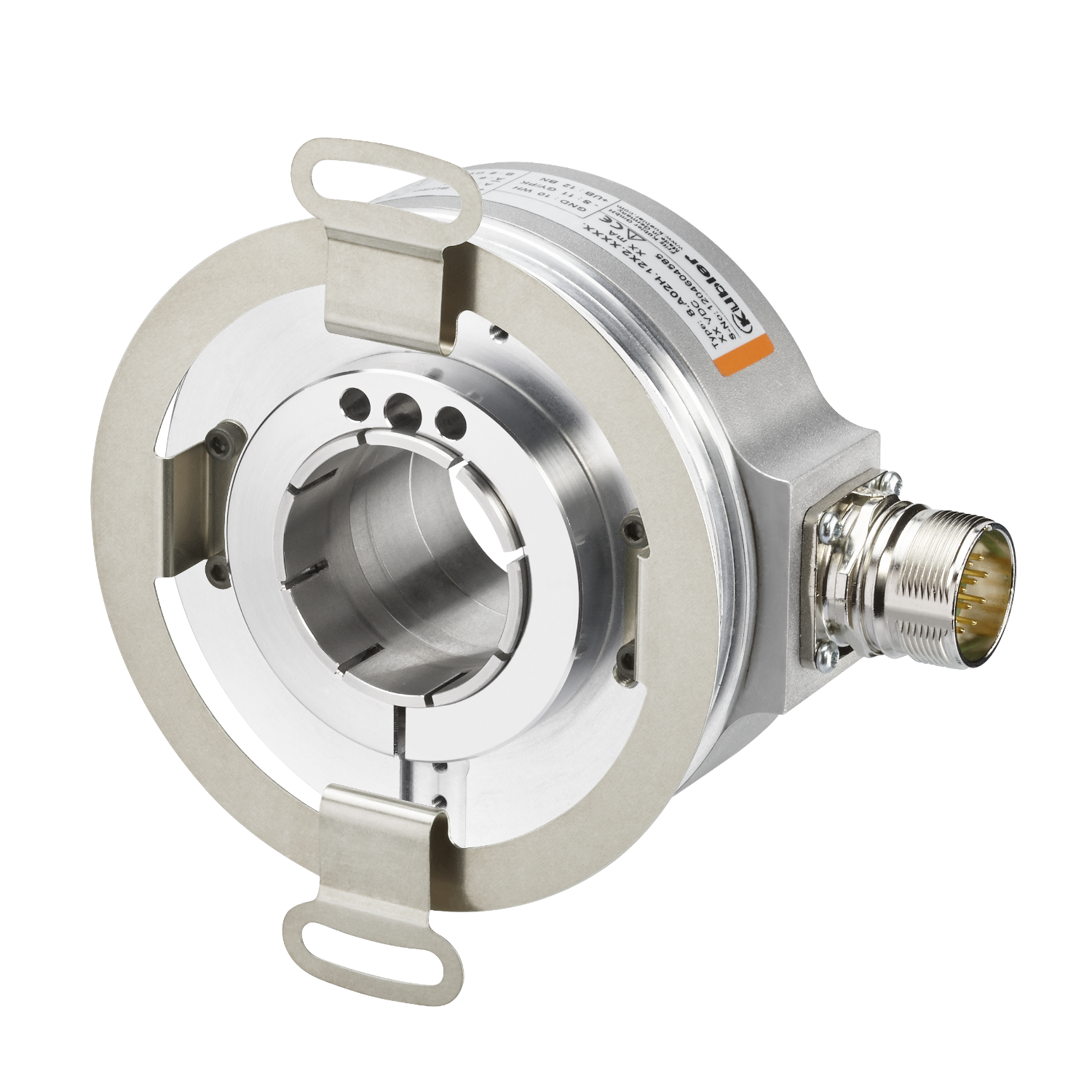

Sprzęgło stojana

Sprzęgło stojana

Do zastosowań z luzem osiowym i poprzecznym, przy dużej dynamice.
Sprzęgło stojana (stal szlachetna), 4 śruby do zamocowania na enkoderze.
8.0010.40V0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.40V0.0000

Kołpak ochronny

Kołpak ochronny

Jako rozwiązanie dla zastosowań o bardzo dużym stopniu zabrudzenia Kübler oferuje teraz kołpak ochronny dla zwiększenia niezawodności i wydłużenia okresu użytkowania enkodera.

Kołpak ochronny, blacha mocująca (8.0010.4T00.0000), 3 śruby do zamocowania na enkoderze.
8.0010.40Y0.0001
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR

Kołek walcowy, długi, z gwintem mocującym

Kołek walcowy, długi, z gwintem mocującym

Pasuje do krótkiego elementu sprężystego (8.0010.4J00.0000) i do długiego elementu sprężystego (8.0010.4K00.0000).
8.0010.4700.0003
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR

Blacha mocująca, długa

Blacha mocująca, długa

Do zastosowań z dużym luzem osiowym i poprzecznym, przy małej dynamice.
Element sprężysty (stal szlachetna), 3 śruby do zamocowania na enkoderze.
8.0010.4E00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.4E00.0000

Element sprężysty, krótki

Element sprężysty, krótki

Do zastosowań z ograniczoną przestrzenią montażową.
Element sprężysty (stal szlachetna), 2 śruby do zamocowania na enkoderze.
8.0010.4J00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.4J00.0000

Element sprężysty, długi

Element sprężysty, długi

Do zastosowań z dużym luzem osiowym.
Element sprężysty (stal szlachetna), 2 śruby do zamocowania na enkoderze.
8.0010.4K00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.4K00.0000

Blacha mocująca, krótka

Blacha mocująca, krótka

Do zastosowań z luzem osiowym.

Element sprężysty (stal szlachetna), 3 śruby do zamocowania na enkoderze.
8.0010.4T00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
CAD / STEP
8.0010.4T00.0000

Kable i złącza

M12 Przewód z zarobionym złączem /

M12 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 8-pin
05.00.6041.8211.XXXM

Karta danych
M12-Kabelsatz-PVC_Buchse-8-pol-A+offen_05.00.6041.8211.002M
DE EN FR

M12 Przewód z zarobionym złączem /

M12 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 8-pin
05.00.6041.8311.XXXM

Karta danych
M12-Kabelsatz-PVC_Buchse-8-pol-A-gew+offen_05.00.6041.8311.002M
DE EN FR

M12 Przewód z zarobionym złączem /

M12 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 8-pin
05.00.6051.8211.XXXM

Karta danych
M12-Kabelsatz-PUR_Buchse-8-pol-A+offen_05.00.6051.8211.002M
DE EN FR

M12 Przewód z zarobionym złączem /

M12 Przewód z zarobionym złączem /

Gotowe zestawy kabli

SSI, binary
Złącze żeńskie 8-pin
05.00.60E1.8211.XXXM

Karta danych
M12-Kabelsatz-PUR_Buchse-8-pol-A+offen_05.00.60E1.8211.002M
DE EN FR

M12 Wtyczka połączeniowa /

M12 Wtyczka połączeniowa /

Złącze do samodzielnego montażu

Złącze żeńskie 8-pin
05.CMB 8181-0

Karta danych
M12_Buchse_8-polig-A_05.CMB_8181-0
DE EN FR

M12 Przewód z zarobionym złączem /

M12 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 8-pin
05.E-WKC 8T-PX3-930-XXXX

Karta danych
M12-Kabelsatz-PVC_Buchse-8-pol-A-gew-LED+offen_05.E-WKC_8T-PX3-930-0002
DE EN FR

M23 Wtyczka połączeniowa /

M23 Wtyczka połączeniowa /

Złącze do samodzielnego montażu

Złącze żeńskie 12-pin
8.0000.5012.0000

Karta danych
M23_Buchse_12-polig-cw_8.0000.5012.0000
DE EN FR

MIL Wtyczka połączeniowa /

MIL Wtyczka połączeniowa /

Złącze do samodzielnego montażu

Złącze żeńskie 10-pin
8.0000.5062.0000

Karta danych
Gniazdo MIL 10-biegunowe 8.0000.5062.0000
DE EN FR

M12 Wtyczka połączeniowa / für den Ex-Bereich

M12 Wtyczka połączeniowa / für den Ex-Bereich

Złącze do samodzielnego montażu

Złącze żeńskie 8-pin
8.0000.5136.0000.Ex

Karta danych
M12_Buchse-EX_8-polig-A_8.0000.5136.0000.Ex
DE EN FR

M12 Wtyczka połączeniowa /  Edelstahl V4A

M12 Wtyczka połączeniowa / Edelstahl V4A

Złącze do samodzielnego montażu

Złącze żeńskie 8-pin
8.0000.5136.0000.V4A

Karta danych
M12_Buchse-V4A_8-polig-A_8.0000.5136.0000.V4A
DE EN FR

M23 Przewód z zarobionym złączem /

M23 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 12-pin
8.0000.6101.XXXX

Karta danych
M23_Kabelsatz-PUR_Buchse_12-polig-cw+offen_8.0000.6101.00xx
DE EN FR

M23 Przewód z zarobionym złączem /

M23 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 12-pin
8.0000.6901.XXXX

Karta danych
M23_Kabelsatz-PVC_Buchse_12-polig-cw+offen_8.0000.6901.00xx
DE EN FR

M23 Przewód z zarobionym złączem /

M23 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 12-pin

Złącze męskie 12-pin
8.0000.6905.XXXX

Karta danych
M23_Kabelsatz-PVC_Buchse_12-polig-cw+Stift-ccw_8.0000.6905.00xx M23
EN FR

M23 Przewód z zarobionym złączem /

M23 Przewód z zarobionym złączem /

Gotowe zestawy kabli

Złącze żeńskie 12-pin TPE Ø 8,4 mm ± 0,4 mm
5x2x0,14 mm2
8.0000.6E01.XXXX

Karta danych
M23_Kabelsatz-PE-X_Buchse_12-polig-cw+offen_8.0000.6E01.00xx
DE EN FR

Kabel 6x2x0,14 mm<sup>2</sup>  / für den Ex-Bereich

Kabel 6x2x0,14 mm2 / für den Ex-Bereich

Niekonfekcjonowane przewody na metry

PUR Ø 7,80 mm ± 0,20 mm
6x2x0,14 mm2
8.0000.6Q00.0000
Certyfikaty Produktów
8.0000.6Q00.XXXX ATEX / Report
DE EN
Karta danych
Kabel_12-adrig_PUR_8.0000.6Q00.xxxx
DE EN FR
