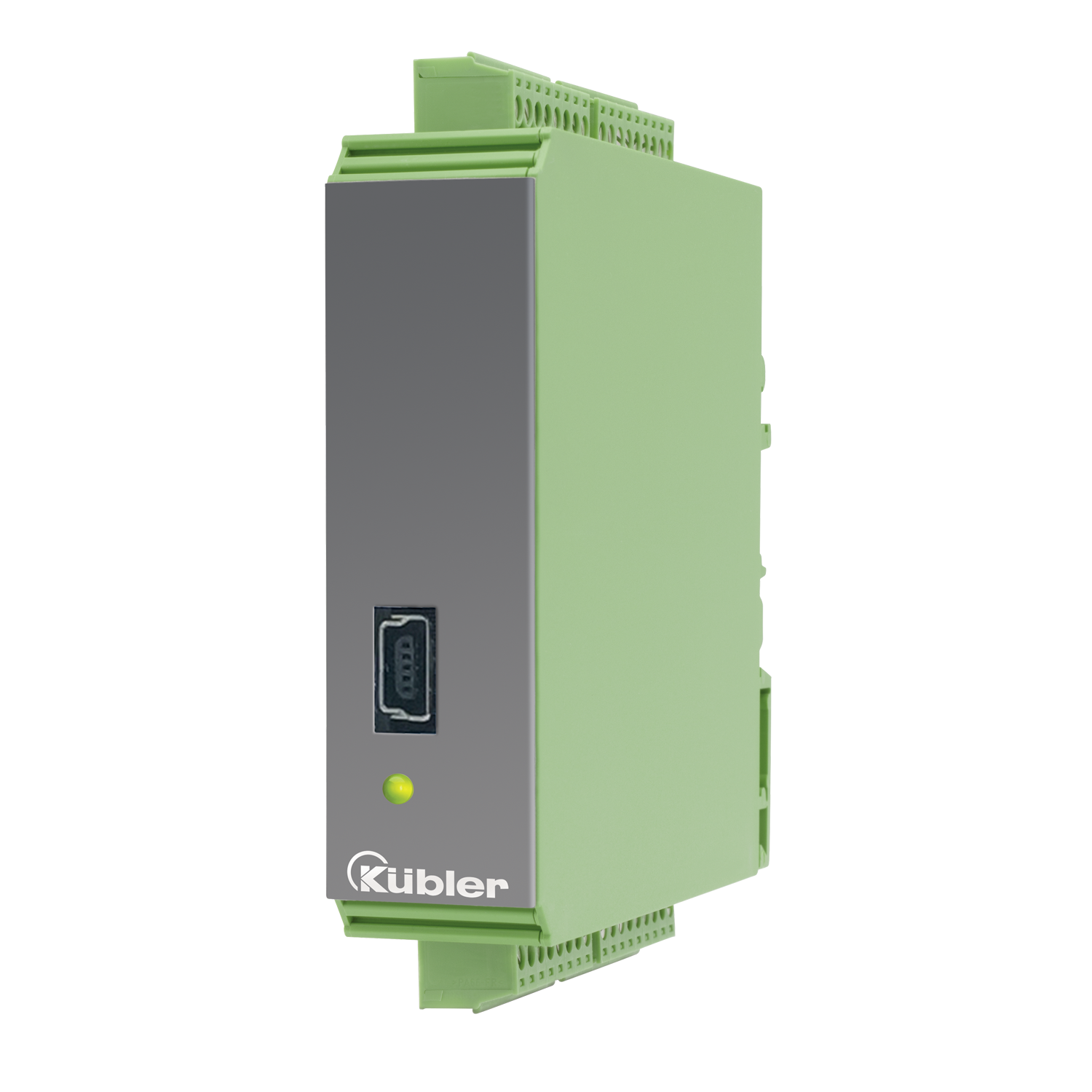

SK 1S1D-1A2RS
SK 1S1D-1A2RS

Przetworniki sygnału

SK 1S1D-1A2RS

  • Niezwykle krótki czas konwersji
  • Programowalna linearyzacja
  • Proste programowanie
  • Obsługuje oprogramowanie OSxx
Analog ±10 V
HTL
RS232
RS485
TTL / RS422
SSI, binarne

Uniwersalny konwerter sygnałów dla analogowych sygnałów wejściowych.

SK 1A-1S1D2RS jest uniwersalnym konwerterem do analogowych sygnałów wejściowych o napięciu ±10 V lub 0/4 do 20 mA. Moduł konwertuje sygnały analogowe na format cyfrowy (częstotliwość, położenie lub położenie kątowe), natomiast formatem wyjściowym może być sygnał inkrementalny lub wartość bezwzględna w formacie SSI. Dodatkowo, wynik konwersji może być pobierany przez szeregowy interfejs RS232 lub RS485 lub port USB. Moduł jest szybko i łatwo montowany w szafie sterowniczej na standardowej szynie DIN.

Mechanicznie
Wielkość 23 mm x 102 mm x 102 mm
Temperatura pracy 0 °C ... 45 °C
Stopień ochrony IP20
Rodzaje przyłączy Zaciski śrubowe
Elektryczny
Interfejsy wejściowe 4 Last, 3 Signal
HTL
TTL / RS422
SSI, binär
SSI, gray
Printer CR/LF
Wyjścia Interfejsowe Analog ±10 V
Analog 0...10 V
Analog 0...20 mA
Analogowy 4...20mA
RS232
RS485
Częstotliwość wejściowa 1.000.000 Hz
Częstotliwość wyjściowa Hz
Napięcie zasilające 18...30 V DC
Charakterystyka
  • Wielofunkcyjna jednostka z kilkoma trybami pracy dla enkoderów inkrementalnych lub enkoderów absolutnych SSI enkoderów
  • Dla enkoderów inkrementalnych:
Tryby pracy jako przetwornik częstotliwości lub przetwornik położenia (licznik impulsów)
Uniwersalne wejścia inkrementalne (HTL/TTL/RS422) dla enkoderów i czujników NPN/PNP/NAMUR
Funkcje takie jak powiązania (np. A+B), skalowanie, filtry, mostkowanie rozruchu, ...
Częstotliwości wejściowe do 1 MHz
  • Dla enkoderów absolutnych SSI:
Praca w trybie Master lub Slave z częstotliwością taktowania do 1 MHz
Dla enkoderów jedno- i wieloobrotowych z formatami SSI od 10 ... 32 bitów
Funkcje, takie jak tłumienie bitów, funkcja pętli okrągłej, skalowanie, ...
  • 16-bitowe wyjście analogowe, konfigurowalne do pracy w trybie napięciowym lub prądowym
  • Interfejs RS232/RS485 do konfiguracji i odczytu szeregowego
  • Ekstremalnie krótkie czasy konwersji
  • Linearyzacja z 24 punktami kontrolnymi
  • Pomocnicze wyjście napięciowe 5 i 24VDC do zasilania enkodera
  • Liczne możliwości przyłączeniowe dzięki 6 wejściom sterującym i 6 wyjściom sterującym
  • Kompaktowa obudowa szynowa zgodna z EN60715
  • Łatwa parametryzacja za pomocą interfejsu użytkownika OSxx (Freeware)
Korzyści
  • Przekształcanie sygnałów SSI i częstotliwości
  • Skalowanie sygnałów SSI, częstotliwości i impulsów
