Przetworniki sygnału

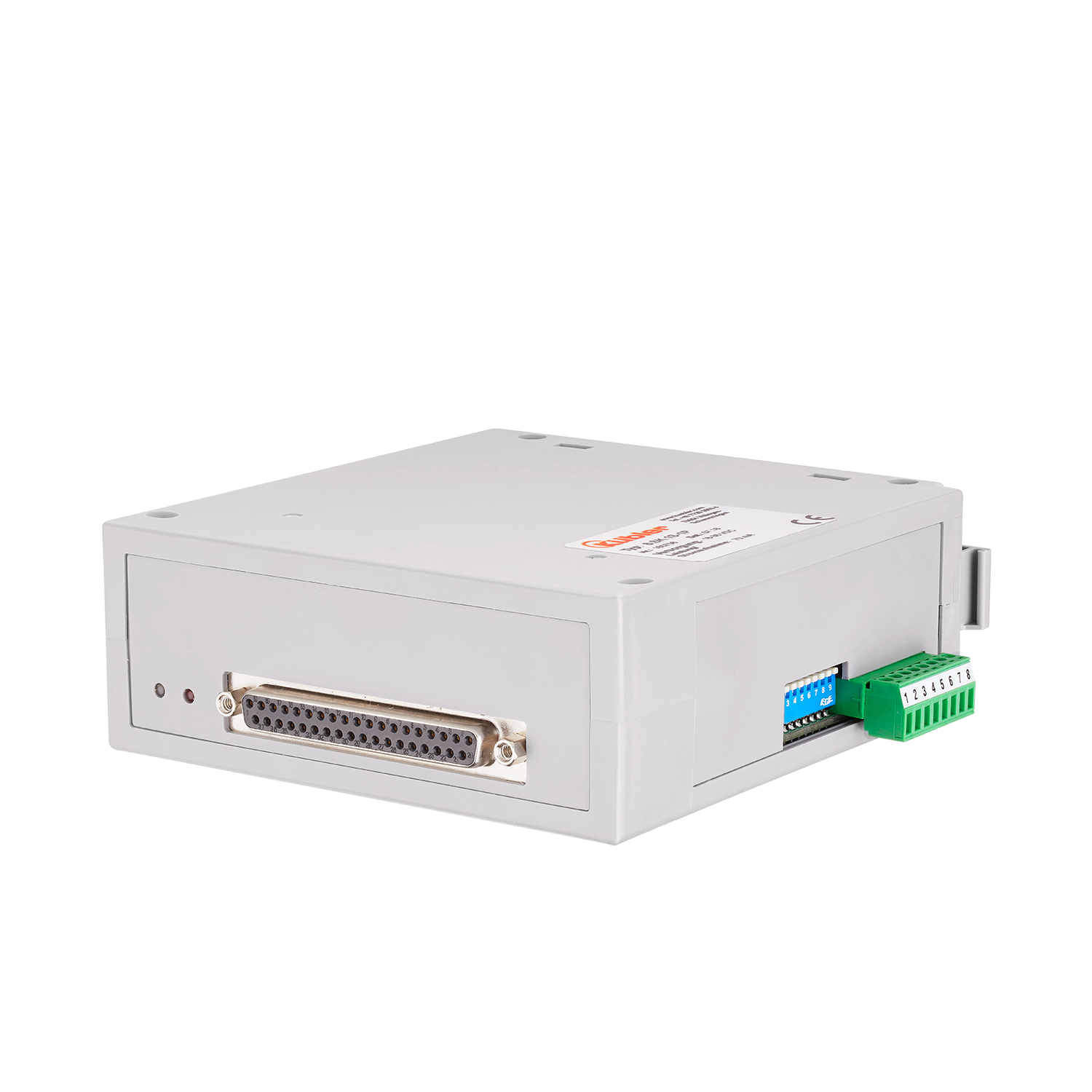

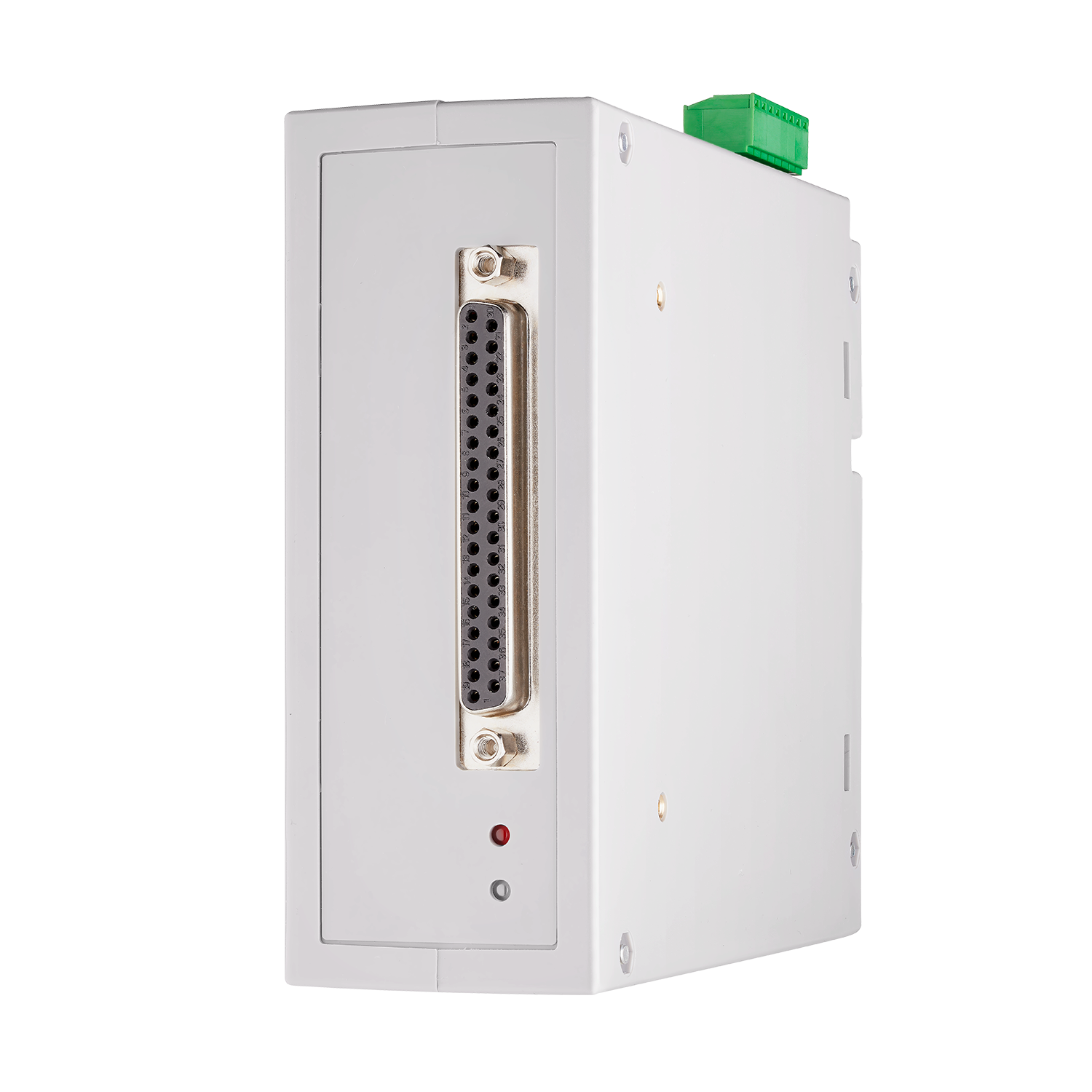

SK 1S-1P
|
|
Przetwornik sygnałów z wyjściem równoległym.
Moduł przetwornika do zastosowań przemysłowych, w których zachodzi potrzeba konwersji sygnału czujnika lub enkodera w formacie SSI na sygnał równoległy.Urządzenie posiada 12 zacisków śrubowych i 37-biegunowe gniazdo Sub-D (równoległe).
Moduł można szybko i łatwo zamontować w szafce sterowniczej na standardowej szynie DIN.
| Mechanicznie | |
|---|---|
| Wielkość | 45 mm x 118 mm x 137 mm |
| Temperatura pracy | 0 °C ... 50 °C |
| Stopień ochrony |
IP20 |
| Rodzaje przyłączy |
Zaciski śrubowe Wtyk SUB-D |
| Elektryczny | |
|---|---|
| Interfejsy wejściowe |
SSI, binär SSI, gray |
| Wyjścia Interfejsowe | Parallel |
| Kodowanie wejść |
D+, D-, Clk+, Clk-, GND D+, D-, Clk+, Clk-, GND |
| Kodowanie wyjść |
Bit1...25, Vs, Strobe, Hold, GND |
| Częstotliwość wejściowa | 100.000 Hz |
| Częstotliwość wyjściowa | 30 Hz |
| Napięcie zasilające |
5 V DC 12 V DC 18...36 V DC |
Charakterystyka
- Wejście: synchroniczny interfejs szeregowy SSI.
- Wyjście: równoległe, max. 26 bitów, 8 ... 30 V, maks. 100 mA, odporne na zwarcia i przystosowane do pracy w magistrali.
- Możliwość przełączania trybu Master/Slave.
- Przełączalny kod wejściowy szary / binarny.
- Przełączalny kod wyjściowy Gray/Binary/BCD.
- Wejścia Hold i OE.
- Wyjście stroboskopowe.
- Obudowa do montażu na szynie DIN EN 50022.
- Połączenie za pomocą wtykowych zacisków śrubowych i 37-pinowego gniazda Sub-D.
- Enkodery SSI do modernizacji starych układów sterowania z wejściem równoległym.
