Urządzenia wielofunkcyjne elektroniczny

571T

  • Wejście szybkiego licznika 250 kHz / 1 MHz
  • 4 wyjścia przełączające bądź też 2 wyjścia przekaźnikowe oraz interfejs RS232
  • Skalowalne wyjście analogowe
  • Wielkość
    · 96 x 48 mm | 92 x 45 mm
  • Napięcie zasilające:
      · 115 V AC
      · 230 V AC
      · 18...30 V DC

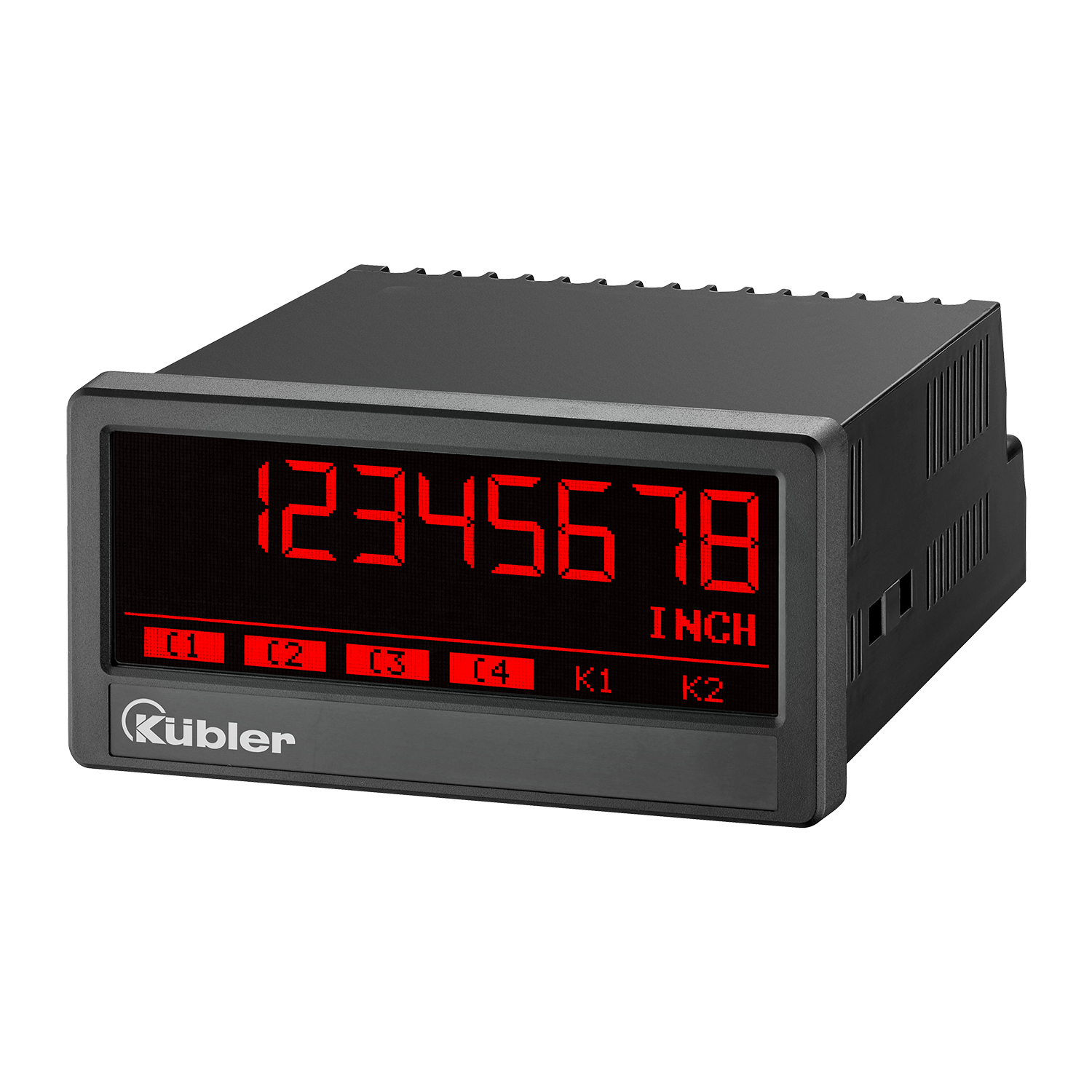

  • Wskaźnik 8 liczba cyfr, LCD Touchscreen
Analog ±10 V
RS232
RS485
TTL / RS422
Modbus

Wielofunkcyjne liczniki nastawne z dotykowym wyświetlaczem ciekłokrystalicznym (LCD)

Wielofunkcyjny licznik nastawny 571T o częstotliwości liczenia maks. 250 kHz jest idealnie przystosowany do zadań wymagających szybkiego zliczania. Może również służyć za tachometr, regulator czasowy, stoper lub do rejestrowania liczby bądź czasów cykli maszyny. Jako warianty wyjścia dostępne są 4 wartości graniczne, wyjście analogowe i interfejs RS232. Tak więc korzystając z tego urządzenia, można zaimplementować niemal wszystkie zadania związane z liczeniem, pomiarem i sterowaniem.

Mechanicznie
Model Urządzenie wielofunkcyjne elektroniczny
Funkcje Licznik impulsów
Wskaźnik częstotliwości
Wskaźniki pozycji
Nastawne liczniki czasu
Licznik nastawny
Tachometry bez wartości granicznych
Liczniki czasu i roboczogodzin
Licznik czasu pracy krótko-okresowych
Tachometry z wartościami granicznymi
Wskaźniki pozycji
Wielkość 1 96 x 48 mm | 92 x 45 mm
Stopień ochrony IP20
IP65
Temperatura pracy -20 °C ... +60 °C
Waga 200 g
Reset elektroniczny

(1) Instalacja | Przedni panel
Elektryczny
Napięcie zasilające 115 V AC
230 V AC
18...30 V DC
Wejście sygnału TTL / RS422
NPN
PNP
Wyjście sygnału Analog ±10 V
Analog 0...10 V
Analog 0...20 mA
Analogowy 4...20mA
RS232
RS485
2 x Relais
4 x PNP
Interfejsy Modbus
Printer CR/LF
Drivecom DIN ISO 1745
Charakterystyka
  • Szybkie wejście zliczające, współpracuje z naszym systemem pomiarowym Limes (250 kHz/HTL, 1 MHz/RS422).
  • 4 wyjścia przełączające do pracy jako wartości graniczne (czas reakcji < 1 ms).
  • Skalowalne wyjście analogowe (czas reakcji < 1 ms), rozdzielczość 16 bit, -10 ... +10 V, 0 ... 20 mA lub 4 ... 20 mA.
  • Interfejs szeregowy RS232 lub RS485 do odczytu danych wejściowych i wyjściowych.
  • Zasilanie czujnika 24 V DC / 150 mA (wersja AC) lub U B - 1 V / max. 250 mA (wersja DC).
  • Obudowa DIN 96 x 48 mm, IP65.

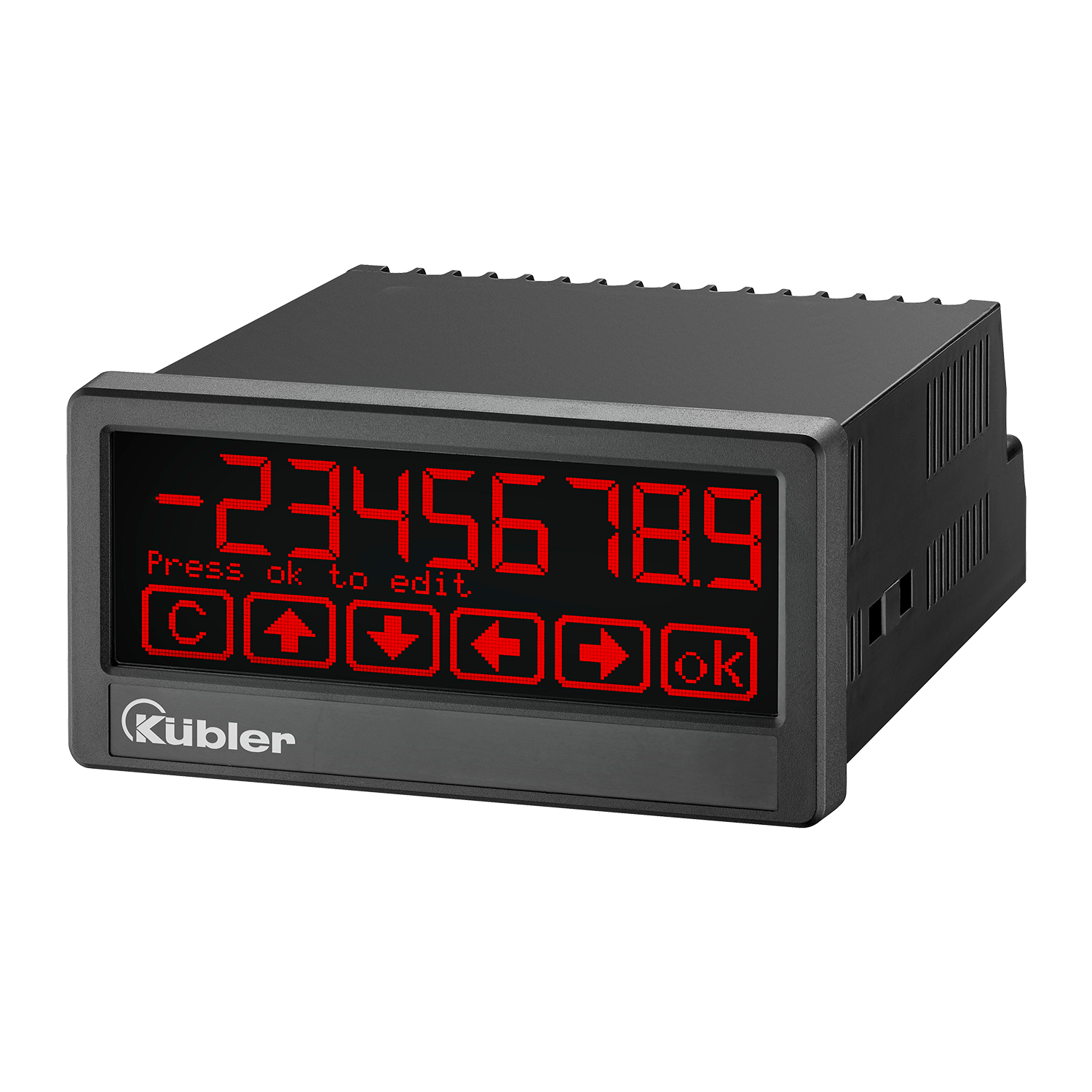

  • Wyświetlacz dotykowy z 8-cyfrową wartością wskazania i programowaniem za pomocą menu.
  • 2 wyjścia przekaźnikowe, które mogą być przypisane do wartości granicznych.
Korzyści
  • Napięcie zasilania AC i DC w jednym urządzeniu.
  • Możliwość zaprogramowania funkcji pomiarowych dla obrotów, prędkości obrotowej, prędkości w zależności od czasu, który upłynął, czasu cyklu maszyny, czasu przelotu (odwrotność prędkości obrotowej), jak również licznych funkcji zliczania i stopera.
  • 4 wyjścia przełączające; możliwość zaprogramowania również jako preset nadążny.
  • Dowolnie programowalny.

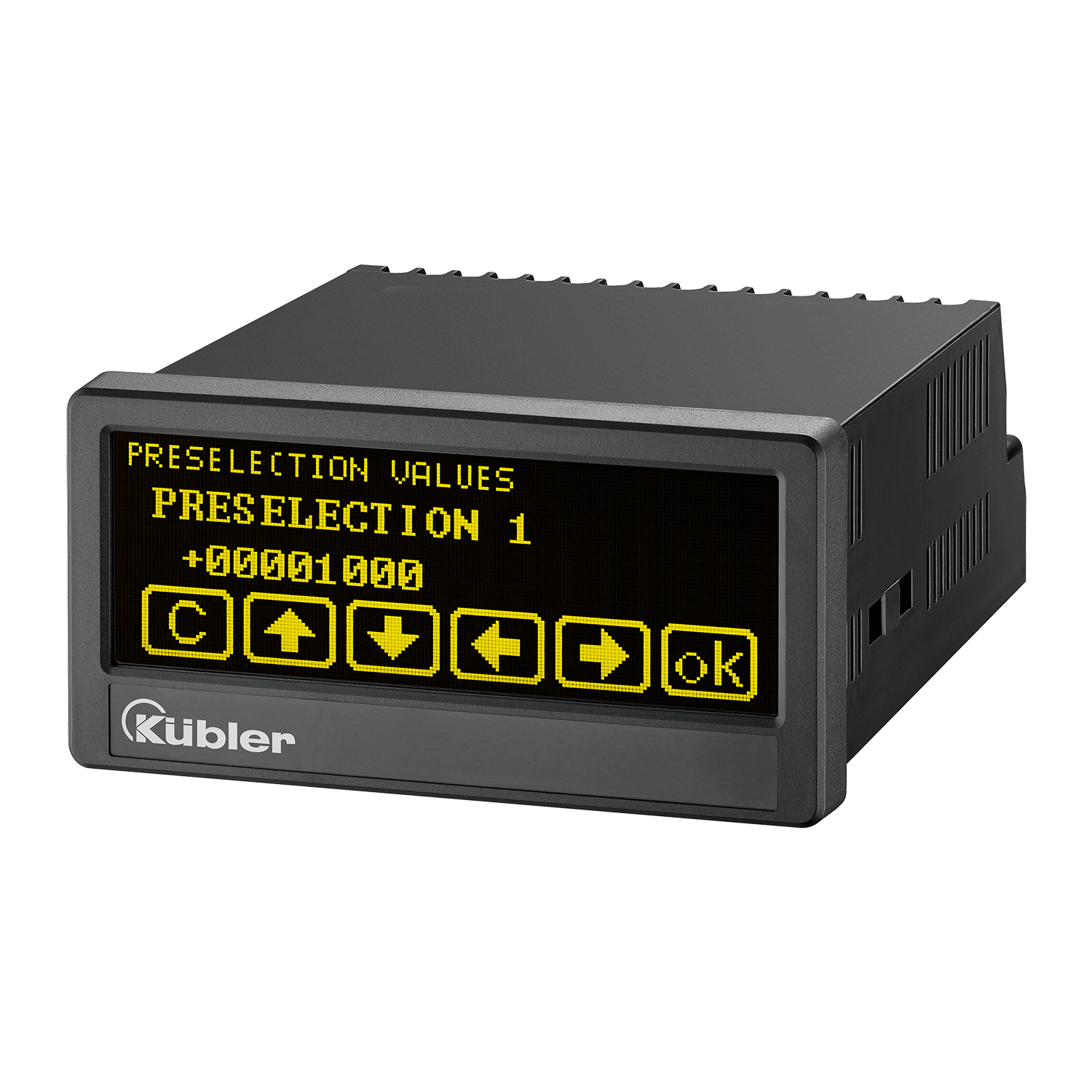

  • Duży wyświetlacz LCD o wysokości 13 mm, 8-cyfrowy, z regulowaną jasnością. Trójkolorowy - czerwony / zielony / żółty - programowalny.
  • Linearyzacja wyświetlacza z funkcją uczenia.
Karta danych

571T

PDF ∼ 1,2 MB | 11.2023
DE
EN
FR
Instrukcja obsługi

571T

PDF ∼ 2,3 MB | 04.2022
DE
EN
FR

OS10 - Oprogramowanie standardowe

PDF ∼ 2,8 MB | 04.2022
DE
EN
Podręcznik

57x/SK RS232 RS485 SERPRO Protokół komunikacji szeregowej

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 342,2 KB | 11.2018

Deklaracja zgodności

570T 571T 573T CE / Deklaracja zgodności

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 107,5 KB | 04.2022

Oprogramowanie

Standard + SafeConfig OS10

Wielojęzyczny: Niemiecki, Angielski, Francuski
ZIP ∼ 65,4 MB | 12.2020

Mechaniczny CAD / STEP

570T 571T 573T

ZIP ∼ 5,5 MB | 06.2019

Elektroniczny CAD / ePlan

571T

ZIP ∼ 1,4 MB | 03.2021

Akcesoria

Ramka konstrukcyjna, 48 x 96

Ramka konstrukcyjna, 48 x 96

Do montażu wszystkich urządzeń o wymiarach DIN 48 x 96 mm. Do zamocowania urządzeń na szynie DIN.
G.300.005
Karta danych
Rama montażowa
DE EN FR
