Wyświetlacz dwufunkcyjny elektroniczny

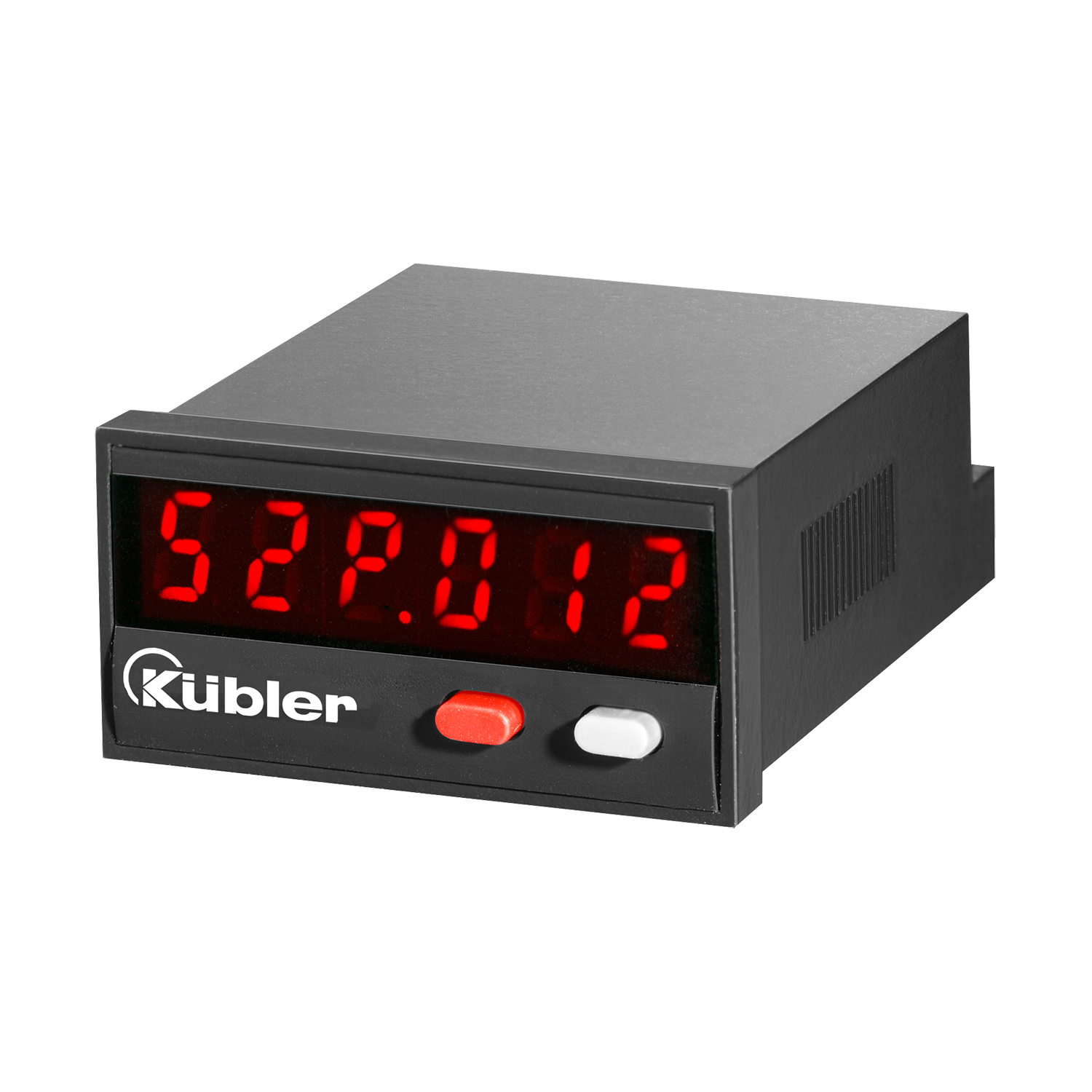

Codix 52P
|
|
Wskaźnik pozycji z oddzielnym tachometrem, skalowalny.
Codix 52P to zasilany napięciem elektrycznym licznik impulsów / wskaźnik pozycji z 4 typami wejść licznikowych i oddzielnym tachometrem. Z oddzielnym wejściem, do szybkich i wolnych impulsów liczących, z 6-pozycyjnym wskaźnikiem diodowym (LED) do sygnałów wejściowych NPN, PNP.| Mechanicznie | |
|---|---|
| Model | Urządzenie dwufunkcyjne elektroniczny |
| Funkcje |
Licznik impulsów Wskaźnik częstotliwości Wskaźniki pozycji Tachometry bez wartości granicznych Wyświetlacz dwufunkcyjny |
| Wielkość 1 |
48 x 24 mm | 45 x 22 mm |
| Stopień ochrony |
IP65 |
| Temperatura pracy | -20 °C ... +65 °C |
| Waga | 50 g |
| Reset |
elektroniczny |
(1) Instalacja | Przedni panel
| Elektryczny | |
|---|---|
| Napięcie zasilające |
10...30 V DC |
| Wejście sygnału |
NPN PNP |
Potężna strona
- Szybki licznik i wejście częstotliwości, częstotliwość wejściowa maks. 30 kHz
- Solidna obudowa - stopień ochrony IP65
- Bardzo jasny wyświetlacz LED, wysokość 8 mm, 6 cyfr
- Dokładna i bardzo dokładna metoda pomiaru częstotliwości (HRA-High Rate Accuracy System) Częstotliwości do 38 Hz oceniane są za pomocą pomiaru okresu. Częstotliwości > 38 Hz są oceniane poprzez specjalny pomiar czasu bramki. Pomimo krótkiego czasu bramki, osiągana jest bardzo wysoka dokładność < 0,1%. Wynik pomiaru jest dostępny po max. 50 ms.
- Krótki czas rozruchu - rozpoznaje przychodzące impulsy już po 16 ms po włączeniu zasilania => brak strat impulsów przy jednoczesnym rozruchu silnika
- Duże klawisze (możliwość obsługi również w rękawicach)
- Programowanie
- Proste i jednolite programowanie i obsługa poprzez zwykłe programowanie tekstowe
- Dostęp do programowania również podczas pracy z zapytaniem bezpieczeństwa
- Przełączanie wyświetlacza przez naciśnięcie prawego przycisku
- Indywidualnie ustawiane skalowanie: Współczynnik mnożenia i dzielenia (0,0001 do 99,9999) do wyświetlania odpowiednich jednostek np. pozycji w 1/10 mm i prędkości obrotowej w obr/min/.
- Oddzielne współczynniki i wejścia dla zliczania częstotliwości i impulsów
- 4 różne typy wejść licznika do wyświetlania pozycji: 2-kanałowe wejście do akwizycji kierunku zliczania, tryb różnicowy lub addytywny, dyskryminator fazy z pojedynczą, podwójną lub poczwórną oceną. 1 oddzielne wejście dla prędkości i obrotów, wyświetlanie w 1/min lub 1/sek.
- Wejścia: Jako alternatywa dla wejść HTL dostępne są urządzenia o poziomie wejściowym 4 do 30 V DC do zastosowania jako wyświetlacz równoległy do PLC.
Akcesoria
Zestaw adaptacyjnych ramek czołowych
Adaptacyjna ramka czołowa 72 x 36 mm na 48 x 24 mm dla wycięcia 68 x 33 mm na wycięcie 45 x 22,2 mm. Dostępna w kolorze czarnym i srebrnym eloksalowanym jako zestaw.2 ramki czołowe w kolorze czarnym i srebrnym, 1 ramka wyrównawcza.
| 162.704.set |
Kołpak uszczelniający K1
Elastyczna pokrywa uszczelniająca dla ramki czołowej F1B i adaptacyjnej ramki czołowej N003001 z miękkiego PCW z lakierowaną ramką z blachy stalowej i śrubami mocującymi. Stopień ochrony IP 65 według DIN 40050 w stanie wbudowanym. Pasuje do B15.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 i F1B18.00. Z ramką adaptacyjną N.003.001 dla 130, 131, 132, 133, 134, 135, 136, 140, 141, 142, 143, 520, 521, 522, 523, 524, 52U, 52P, 52T.Kołpak uszczelniający (PCW) z ramką z blachy stalowej, 2x śruby mocujące M4x15.
| Grau | G.008.300 |
| Schwarz | G.008.301 |
Ramka konstrukcyjna, 24 x 48
Do montażu wszystkich liczników, programatorów zegarowych, przyrządów procesowych o wymiarach DIN 24 x 48 mm lub 50 x 25 mm. Wycięcie 25 x 50 mm. Do montażu zatrzaskowego na szynie montażowej DIN 35 mm.Uchwyt licznika (chromowana blacha stalowa), adapter szyny montażowej DIN (poliamid wzmocniony włóknem szklanym).
| G.300.004 |
Pokrywa przezroczysta, z możliwością zaryglowania
Nakręcana pokrywa przezroczysta dla ramki czołowej F1B i adaptacyjnej ramki czołowej N003001, 1 DV, z możliwością zaryglowania dla wielkości F1. Z uszczelnieniem przez śruby mocujące M4 z własną ramką. Pasuje do B15.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 i F1B18.00. Z ramką adaptacyjną N.003.001 dla 130, 131, 132, 133, 134, 135, 136, 140, 141, 142, 143, 520, 521, 522, 523, 524, 52U, 52P, 52T.Pokrywa przezroczysta, uszczelka, 2 śruby mocujące.
| N.003.002 |
