Enkodery linkowe

C120

  • Duża dynamika
  • Prosty montaż
  • Pomiar precyzyjny
  • Możliwość swobodnego wyboru enkodera
  • Długość pomiarowa 6 m
  • Prędkość 10 m/s
  • max. Liniowość ±0,02 %
Analogowy 0...10 V
EtherNet/IP
CANopen
EtherCAT
Push-pull
TTL / RS422
SAE J1939
SinCos
PROFIBUS DP
PROFINET IO
SSI, binarne
BiSS
IO-Link

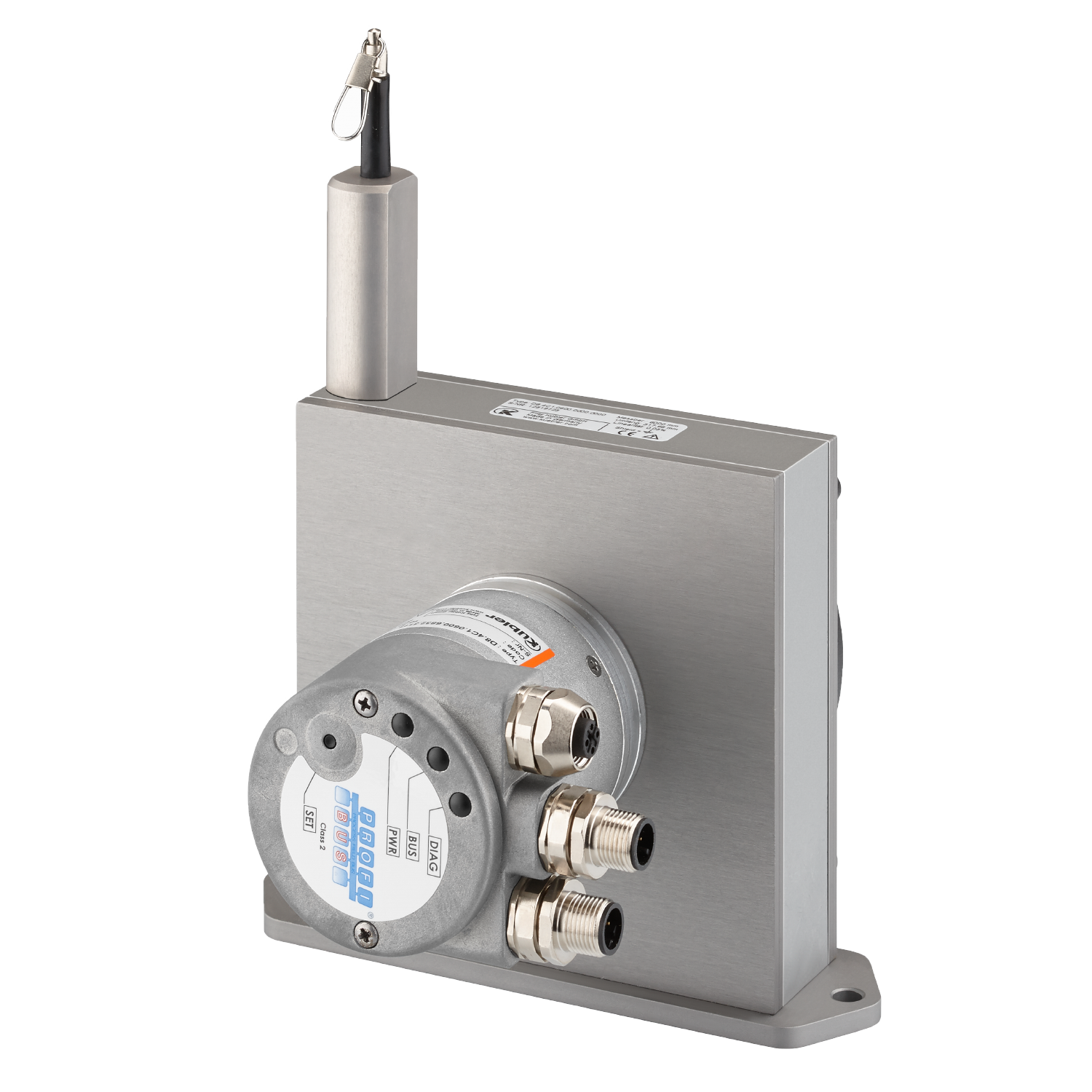

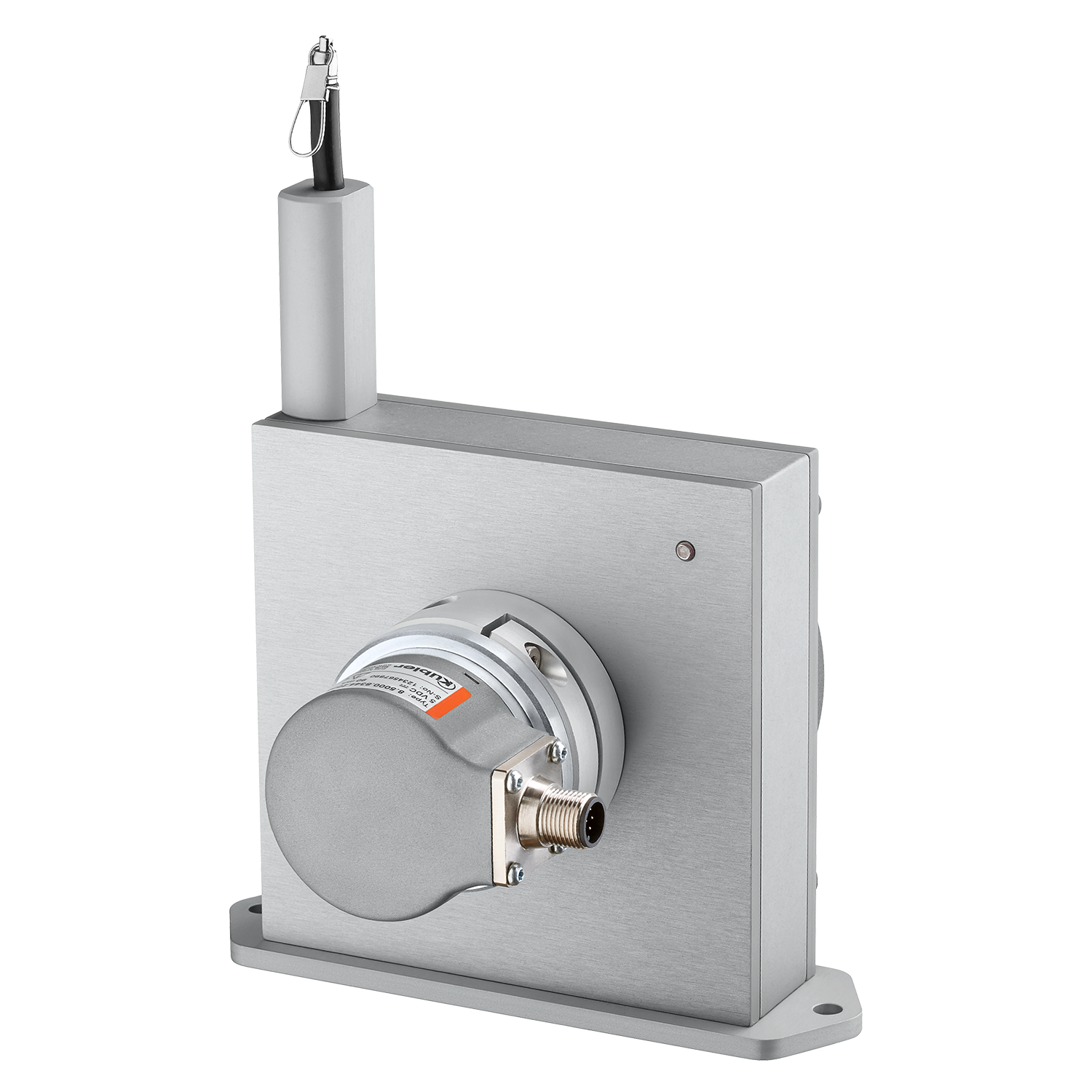

Enkoder linkowy - odpowiedni dla najwyższych wymagań.

Enkoder linkowy C120 może być stosowany do długości pomiarowej do 6 metrów.
Ten przewód ciągniony może być połączony ze sprawdzonymi enkoderami Sendix firmy Kübler z interfejsem przyrostowym lub bezwzględnym, jak również z czujnikami analogowymi.

Mechanicznie
System pomiarowy Enkodery linkowe
Długość pomiarowa 4 m
5 m
6 m
Prędkość 10 m/s
Wielkość 120 mm x 120 mm x 120 mm
Temperatura pracy -20 °C ... +90 °C
Stopień ochrony IP54
Waga 1,60 kg
Elektryczny
max. Liniowość ±0,02 %
Interfejsy Analog 0...10 V
Analogowy 4...20mA
EtherNet/IP
CANopen
EtherCAT
Gegentakt
TTL / RS422
SAE J1939
SinCos
Wyjście potencjometru
PROFIBUS DP
PROFINET IO
SSI, binär
BiSS
IO-Link
Napięcie zasilające 12...30 V DC
Wytrzymała strona
  • Obudowa z aluminium anodowanego tytanem oraz druty ze stali nierdzewnej pozwalają na użytkowanie mechaniki nawet w trudnych warunkach.
  • Bezzużyciowy wylot liny dzięki specjalnej prowadnicy z łożyskiem ślizgowym.

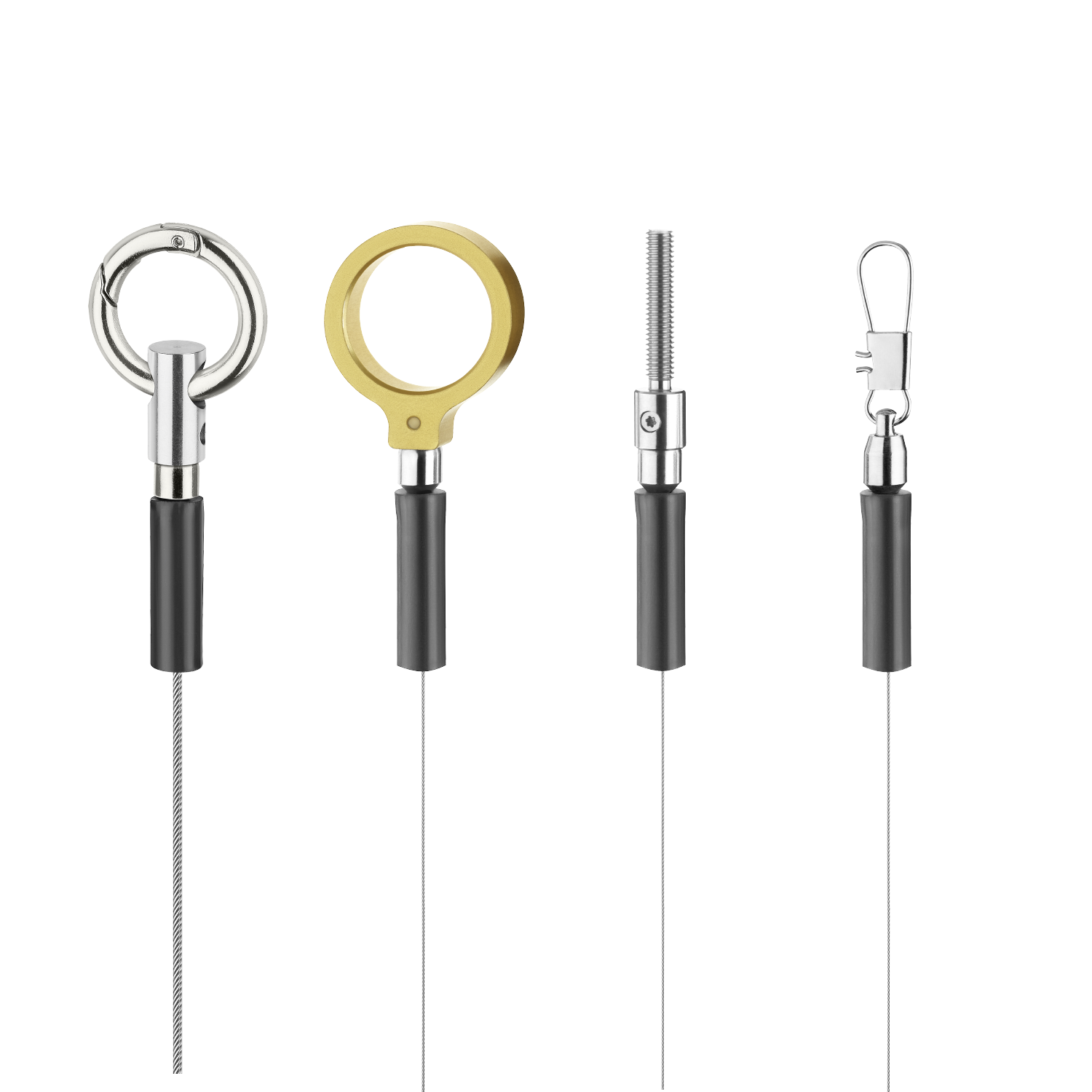

  • Różne rodzaje drutu i mocowań drutu.
Wszechstronność
  • Duża prędkość przesuwu, do max. 10 m/s.
  • Duże przyspieszenie, do maks. 140 m/s².
  • Szybkie mocowanie za pomocą 2 śrub.
  • Dostępne różne możliwości podłączenia.
  • Wymienne enkodery (montaż wymienny).
Karta danych

C120

PDF ∼ 1,5 MB | 11.2023
DE
EN
FR
Instrukcja instalacji

Wskazówki bezpieczeństwa dla enkoderów linkowych

Wielojęzyczny: Niemiecki, Angielski, Francuski, Włoski
PDF ∼ 160,6 KB | 05.2017

Podręcznik

A50 / B80 / C120 / D135

PDF ∼ 932,0 KB | 09.2017
DE
EN
FR
Parametry bezpieczeństwa

C120 MTTFd

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 271,1 KB | 06.2019

C120 MTTFd

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 209,9 KB | 06.2019

C120 MTTFd

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 238,1 KB | 06.2019

Deklaracja zgodności

A50 / B80 / C120 / D135 CE / Deklaracja zgodności

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 351,9 KB | 04.2016

Plik urządzenia

Sendix 58x8 CANopen

ZIP ∼ 63,9 KB | 02.2018

Sendix 58x8 EtherCAT

ZIP ∼ 42,7 KB | 05.2017

Sendix 58x8 PROFIBUS

ZIP ∼ 35,8 KB | 08.2017

Sendix 58x8 PROFINET GSDML

ZIP ∼ 15,2 KB | 09.2016

Sendix F58x8 CANopen

ZIP ∼ 11,2 KB | 10.2014

Sendix F58xx - Singleturn EtherNet/IP

ZIP ∼ 15,0 KB | 01.2021

Sendix M58x8 MT CANopen

ZIP ∼ 678,9 KB | 12.2022

Mechaniczny CAD / STEP

C120

ZIP ∼ 38,3 MB | 07.2021

Broszurka

Mobilna automatyzacja

PDF ∼ 6,7 MB | 02.2023
DE
EN
FR
prospetto

Przegląd portfolio Enkodery linkowe

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 221,1 KB | 11.2019

Akcesoria

Krążek zwrotny

Krążek zwrotny

Dzięki krążkom zwrotnym ruchy liniowe mogą być również prowadzone wokół przeszkód. Nie tylko zwiększa to elastyczność, ale może również kompensować tolerancje montażowe. Ponadto krążki zwrotne mogą pełnić funkcję zgarniaczy brudu i łamaczy lodu.

Dane techniczne:
  • kątownik montażowy (aluminium anodowane)
  • krążek zwrotny (tworzywo sztuczne POM)
  • łożysko kulkowe (typ 696-2R5)
Zakres dostawy:
  • 2 x śruba z łbem stożkowym płaskim do montażu bocznego
  • 2 x śruba imbusowa do montażu na płaskiej powierzchni
8.0000.7000.0045
Mechaniczny CAD / STEP
8.0000.7000.0045

Kabel przedłużający

Kabel przedłużający

Dzięki kablom przedłużającym rzeczywisty zakres pomiarowy może być stosowany bez utraty rozdzielczości. W tym celu oferujemy liczne kable przedłużające w naszym portfolio.
5 m 8.0000.7000.0048
0,5 m 8.0000.7000.0051
1 m 8.0000.7000.0052
6,5 m 8.0000.7000.0053
3 m 8.0000.7000.0055

Kable i złącza

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

CANopen
CANopen-Lift
SAE J1939
Modbus
Napięcie zasilające
Złącze żeńskie 5-pin PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Karta danych
Zestaw przewodów M12, PVC, gniazdo, 5-pinowe, kod A, otwarte
DE EN FR

M12 Wtyczka połączeniowa ,

M12 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

CANopen
CANopen-Lift
SAE J1939
Modbus
Napięcie zasilające
Złącze żeńskie 5-pin
05.B-8151-0/9

Karta danych
Gniazdo M12, 5-pinowe
DE EN FR

M12 Wtyczka połączeniowa ,

M12 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

CANopen
CANopen-Lift
SAE J1939
Modbus
Napięcie zasilające
Złącze żeńskie 5-pin
05.B-8251-0/9

Karta danych
Gniazdo M12, kątowe, 5-pinowe, kod A
DE EN FR

M12 Wtyczka połączeniowa ,

M12 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

Analog ±10 V
IO-Link
Napięcie zasilające
Złącze żeńskie 4-pin
05.B8141-0

Karta danych
Gniazdo M12, 4-pinowe, kod A
DE EN FR

M12 Wtyczka połączeniowa ,

M12 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

CANopen
CANopen-Lift
SAE J1939
Modbus
Napięcie zasilające
Złącze żeńskie 5-pin
8.0000.5116.0000

Karta danych
Gniazdo M12, 5-pinowe, kod A
DE EN FR
