Enkodery Absolutny Wieloobrotowy,

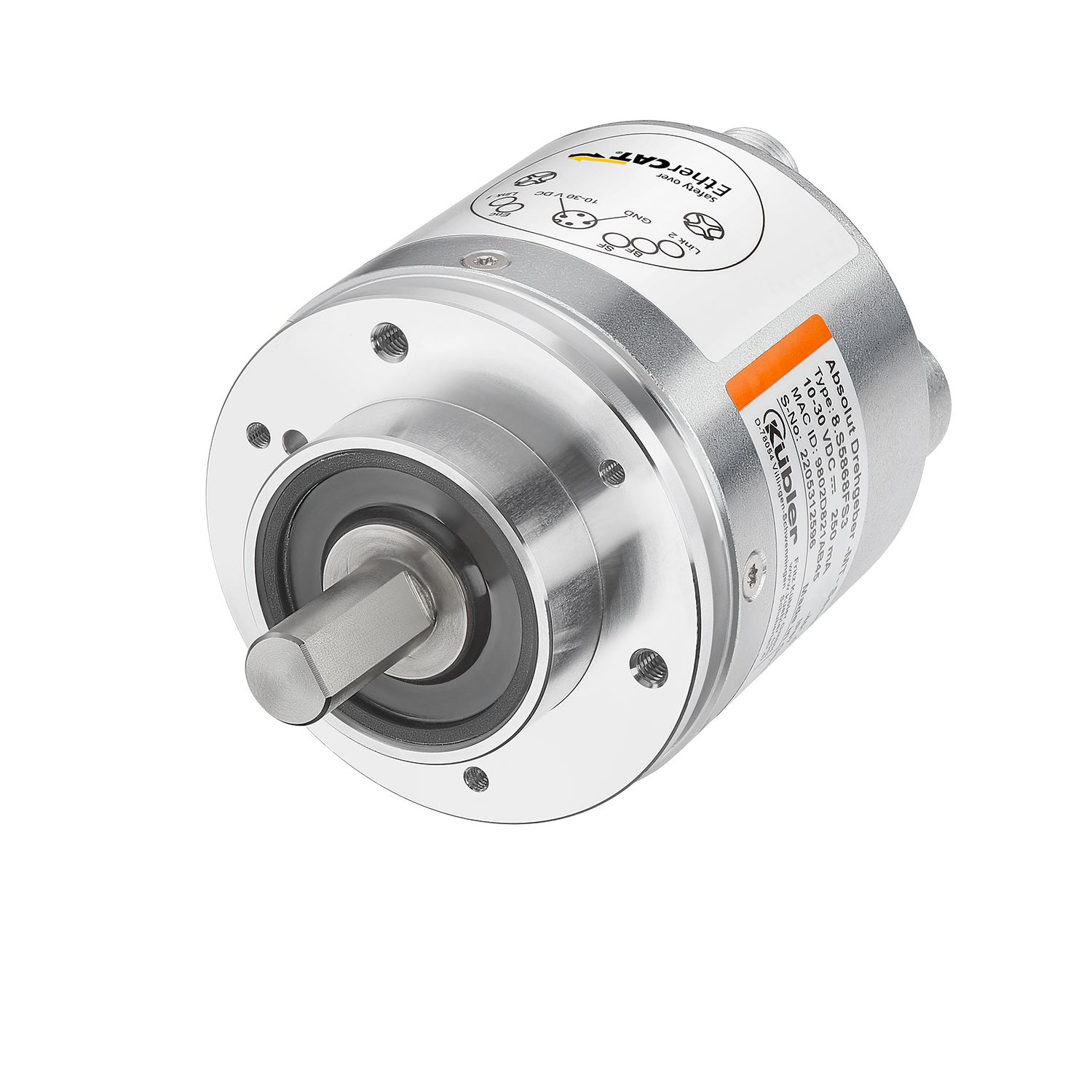

Sendix S5868FS2
|
|
Bezpieczny enkoder Sendix z interfejsem FSoE i funkcją Cyber Security
Optyczne enkodery absolutne Sendix S58 FSoE są oparte na nowej platformie Industrial Ethernet firmy Kübler i dlatego są już zaprojektowane z myślą o przyszłych koncepcjach Przemysłu 4.0. Jako certyfikowane enkodery SIL2/PLd z redundantną konstrukcją i interfejsem EtherCAT, obsługują profil FSoE i są predestynowane do zastosowań związanych z bezpieczeństwem.Najważniejsze cechy: Bezpieczne enkodery Sendix są wyposażone w funkcję Cyber Security.
Łączność oznacza zdolność do przekazywania dodatkowych informacji i / lub do łączenia w sieć. Może się to odbywać w formie dodatkowych interfejsów, takich jak OPC-UA (np. dla dodatkowej komunikacji Edge) lub w ramach komunikacji za pomocą interfejsu Industrial Ethernet, jak również interfejsu cyfrowego, jak BiSS lub SCS open link.
Identyfikacja to zdolność do przekazywania informacji technicznych za pomocą elektronicznej karty katalogowej / tabliczki znamionowej. Dodatkowo do maszyny mogą być przekazywane dalsze informacje (np. informacje o osi napędowej, na której zamontowany jest enkoder). Zasadniczo zawarte są tutaj wszystkie informacje wymagane w aplikacji do zarządzania przedmiotami fizycznymi.
Funkcje diagnostyki dostarczają istotnych informacji na temat stanu produktu (np. komunikaty o błędach) lub pośrednich informacji o aplikacji. Na przykład zintegrowany czujnik temperatury może sygnalizować przekroczenie dopuszczalnego zakresu temperatury roboczej. Lub zintegrowane czujniki drgań dostarczają informacji o stanie łożyska zespołu napędowego. W szczególności silnie zintegrowane systemy bezłożyskowe mogą dostarczać wiarygodnych informacji. Funkcje dziennika i znacznika czasu w enkoderach z interfejsem Industrial Ethernet umożliwiają tworzenie histogramów czasu życia.
Adaptacja oznacza zdolność do dostosowania się, która może mieć miejsce na dwóch poziomach:
- Na poziomie operacyjnym, parametry / ustawienia enkodera mogą być zmieniane podczas pracy, np. w celu optymalizacji procedur konfiguracyjnych lub wyeliminowania błędów pomiarowych poprzez cyfrowe przetwarzanie sygnału
- Na poziomie systemowym można w każdej chwili dokonać aktualizacji oprogramowania
Zakres funkcji do realizacji koncepcji Przemysł 4.0 może zostać rozszerzony w późniejszym czasie w celu zapewnienia przyszłej rentowności systemu. Dlatego też wszystkie enkodery z interfejsem Feldbus i Industrial Ethernet firmy Kübler są standardowo wyposażone w funkcję aktualizacji oprogramowania sprzętowego.
| Mechanicznie | |
|---|---|
| Wielkość | Ø 58 mm |
| Typ wałka |
10 mm wał, scięty 12 mm wał, scięty 3/8 " wał, scięty 10 mm wał, z wpustem pasowanym 3/8 " wał, z wpustem pasowanym 12 mm wał, z wpustem pasowanym |
| Typ kołnierza |
Kołnierz typu Synchro / Servo Kołnierz zaciskowy Kołnierz kwadratowy Ø 58.00 mm ❏ 63,50 mm |
| Temperatura pracy | -40 °C ... +80 °C |
| Stopień ochrony |
IP65 IP67 |
| Rodzaje przyłączy |
złącze wtykowe M12 osiowe |
| Maksymalna Prędkość obrotowa |
9.000 min-1 |
| Waga | 450 g |
| Elektryczny | |
|---|---|
| Skanowanie | optyczny |
| Rozdzielczość max. |
24 Bit Jednoobrotowy 12 Bit Wieloobrotowy |
| Napięcie zasilające |
10...30 V DC |
| Interfejsy |
Safety over EtherCAT / FSoE |
| Opcje | |
|---|---|
| na żądanie |
|
- Wytrzymała konstrukcja łożyska z blokadą Safety-Lock™ zapewnia odporność na wibracje i błędy montażowe.
- Jednoobrotowa 15-bitowa (bezpieczna) lub 24-bitowa (niezabezpieczona).
- Wieloobrotowa 12-bitowa (bezpieczna).
- SIL2, poziom wydajności Pld, kategoria bezpieczeństwa kat. 3.
- W pełni redundantna informacja wieloobrotowa poprzez redundantną przekładnię wieloobrotową.
- Transmisja za pomocą telegramów bezpieczeństwa 36/37, zgodnie z BP i XP.
- FoE (File over EtherCAT) bez konieczności stosowania serwera sieciowego.
- Cyber Security / wysoka dostępność systemu, ochrona przed niewłaściwym użyciem (zgodnie z IEC 62443).
Najnowsza funkcjonalność EtherCAT
- Modułowy profil urządzenia umożliwia integrację z aplikacjami o różnych wymaganiach.
- Możliwość implementacji w sieciach o wysokich wymaganiach czasu rzeczywistego z cyklami taktowania do 125 μs (bez zabezpieczenia) dzięki obsłudze trybu DC.
- Idealny do zastosowań wymagających wysokiej synchronizacji, takich jak synchronizacja osi.
- Wyposażony do szerokiej gamy zastosowań dzięki wszechstronnym funkcjom enkodera, takim jak współczynniki przekładni (bezpieczne / niezabezpieczone) lub wyłączniki krańcowe itp.
Akcesoria
Sprzęgła mieszkowe (FS)
Do połączenia silnika i enkodera z niewielkim luzem stosowane są sprzęgła mieszkowe. Dodatkowo uzyskuje się korektę błędów kątowych między napędem a enkoderem.Te sprzęgła mieszkowe (FS) zapewniają bezpieczne połączenie między aplikacją a enkoderami Sendix SIL.
Bezpieczne sprzęgło mieszkowe posiada oprócz metalowego mieszka także wewnętrzne pazury, które zapewniają napęd enkodera w przypadku pęknięcia połączenia mieszkowego.
Warianty - dla średnicy wału d1/d2 w mm
10/10 - 10/12
| 8.0000.15FS.XXXX |
