Sendix H120
Sendix H120

Enkodery Inkrementalny

Sendix H120

  • Do dużych silników i generatorów
  • Wyjątkowo odporny
  • Prosta instalacja
  • Wielkość Ø 100 mm
  • 5.000 ppr Inkrementalny
  • max 12 mm wał pusty, otwór
  • max 28 mm wał pusty, przelotowy
  • max 16 mm wstawić wał, cylindryczne
  • max 17 mm wstawić wał, stożkowy
  • max 1" wał pusty, przelotowy
Push-pull
TTL / RS422

Do zastosowań związanych z dużymi obciążeniami — w niezwykle wytrzymałe enkodery z wałem pustym.

Enkodery Sendix Heavy Duty H120 zostały zaprojektowane specjalnie z myślą o dużych silnikach i generatorach. Dzięki systemowi HD-Safety-Lock™ są one bardzo dokładne i wytrzymałe, a zintegrowana izolacja łożysk zapewnia jeszcze wyższy stopień bezpieczeństwa.
Szeroki zakres temperatur pracy oraz wysoki stopień ochrony IP pozwalają na zastosowanie nawet w najtrudniejszych warunkach.
Wał z otworem przelotowym do 28mm, szeroka gama systemów montażowych i możliwości przyłączeniowych zapewniają najwyższy stopień elastyczności podczas instalacji.

Mechanicznie
Wielkość Ø 100 mm
Typ wałka 12 mm wał pusty, otwór
16 mm wał pusty, przelotowy
20 mm wał pusty, przelotowy
25 mm wał pusty, przelotowy
28 mm wał pusty, przelotowy
1 " wał pusty, przelotowy
16 mm wstawić wał, cylindryczne
17 mm wstawić wał, stożkowy
Typ kołnierza Ø 100.00 mm
Temperatura pracy -40 °C ... +100 °C
Stopień ochrony IP67
Rodzaje przyłączy Kabel promieniowo
złącze wtykowe M23 promieniowe
złącze wtykowe M12 promieniowe

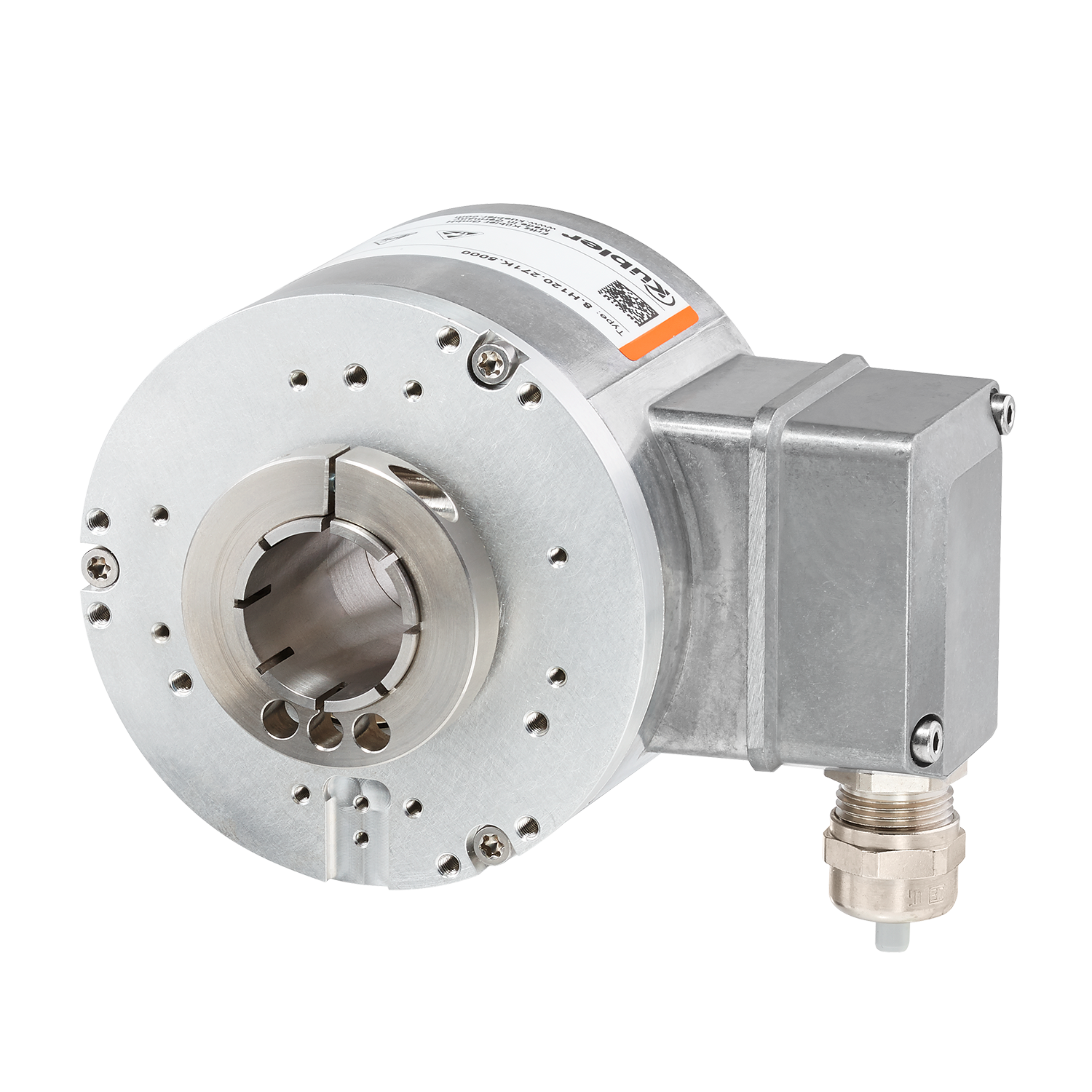

Skrzynka zacisków
Maksymalna Prędkość obrotowa 6.000 min-1
Waga 1800 g
Elektryczny
Skanowanie optyczny
Rozdzielczość max. 5.000 ppr Inkrementalny
Napięcie zasilające 5 V DC
10...30 V DC
Interfejsy Gegentakt
TTL / RS422
Opcje
na żądanie
  • Ochrona przeciwwybuchowa strefa 2/22
  • Kolejne liczby impulsów / rozdzielczości
Odporny
• Zintegrowana izolacja łożysk do 2,5kV.
• Bardzo wysoka odporność dzięki IP67,
   obudowie odpornej na wodę morską.
• Odporność na wstrząsy (200 g) oraz wibracje (15 g).

Elastyczny
• 3 metody montażu: cylindryczny, stożkowy
   lub otwór przelotowy.
• Podłączenie za pomocą kabla, złącza M12 lub M23 lub skrzynki zaciskowej.
• Ramię mocujące na kołnierzu lub obudowie.
• Otwór przelotowy o średnicy ø 28 mm.
Karta danych

Sendix H120

PDF ∼ 1,3 MB | 09.2021
DE
EN
FR
Instrukcja obsługi

Ogólna instrukcja obsługi dla enkoderów ATEX 2 / 22

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 3,0 MB | 10.2021

Sendix H120

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 2,1 MB | 12.2016

Instrukcja instalacji

Sendix H120

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 631,5 KB | 09.2020

Parametry bezpieczeństwa

Sendix H120 MTTFd

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 156,1 KB | 06.2019

Deklaracja zgodności

Sendix H120 / Deklaracja zgodności

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 384,9 KB | 04.2016

Mechaniczny CAD / STEP

Sendix H120

ZIP ∼ 8,8 MB | 12.2014

Elektroniczny CAD / ePlan

Sendix H120

ZIP ∼ 2,0 MB | 02.2020

Certyfikaty Produktów

ATEX 2/22 - Deklaracja producenta

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 150,8 KB | 05.2021

Akcesoria

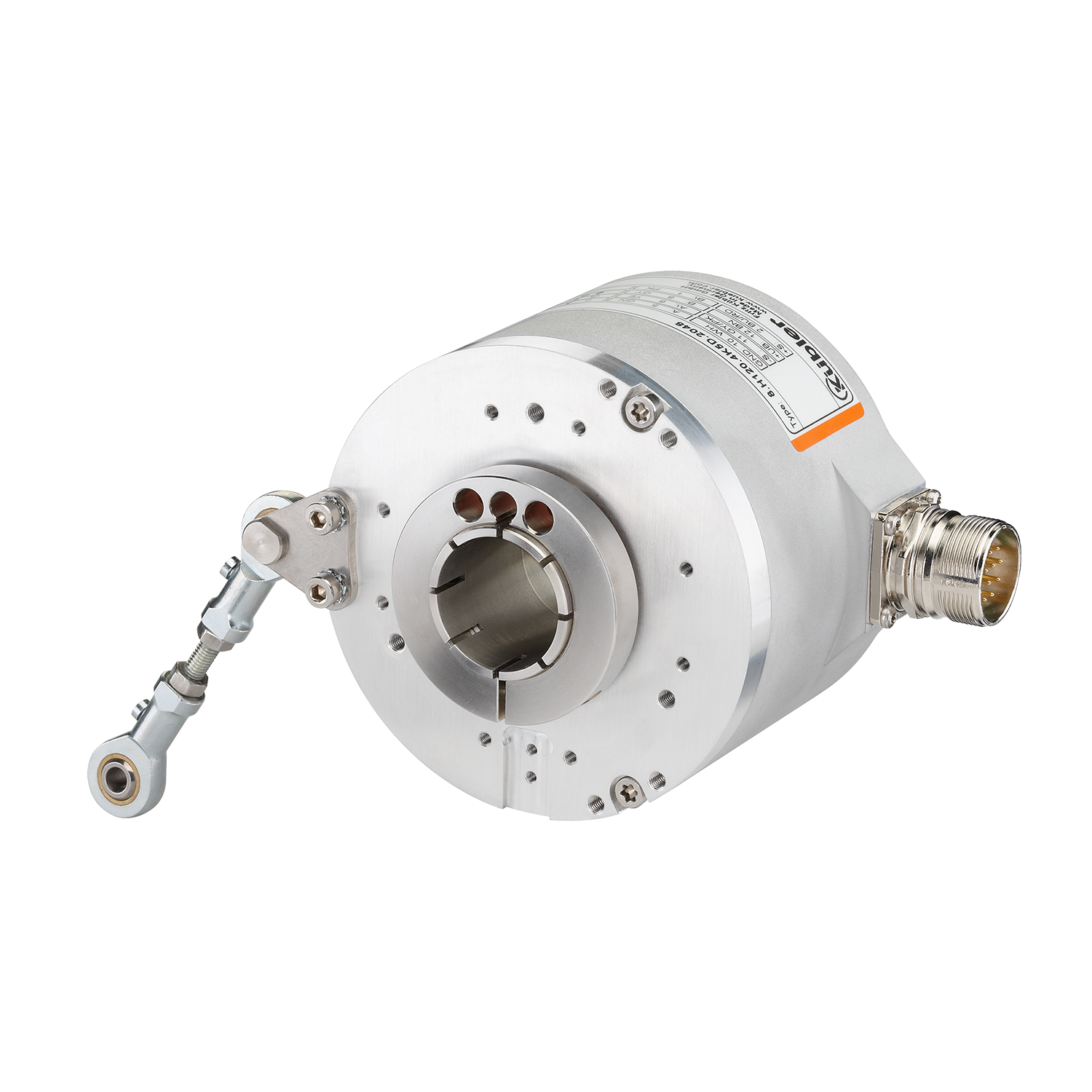

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkoderów A020, A02H, H120
Promień montażowy maks. 135 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowany.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2,5 x 6
- 2 podkładki ząbkowane

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40S0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40S0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkodera H120
Promień montażu maks. 136 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 12
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40S1.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40S1.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkoderów A020, A02H, H120
Promień montażu maks. 165 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 6
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40T0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40T0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkodera H120
Promień montażu maks. 166 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 12
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40T1.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40T1.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkoderów A020, A02H, H120
Promień montażu maks. 215 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 6
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40U0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40U0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkodera H120
Promień montażu maks. 216 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 12
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba.
8.0010.40U1.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40U1.0000

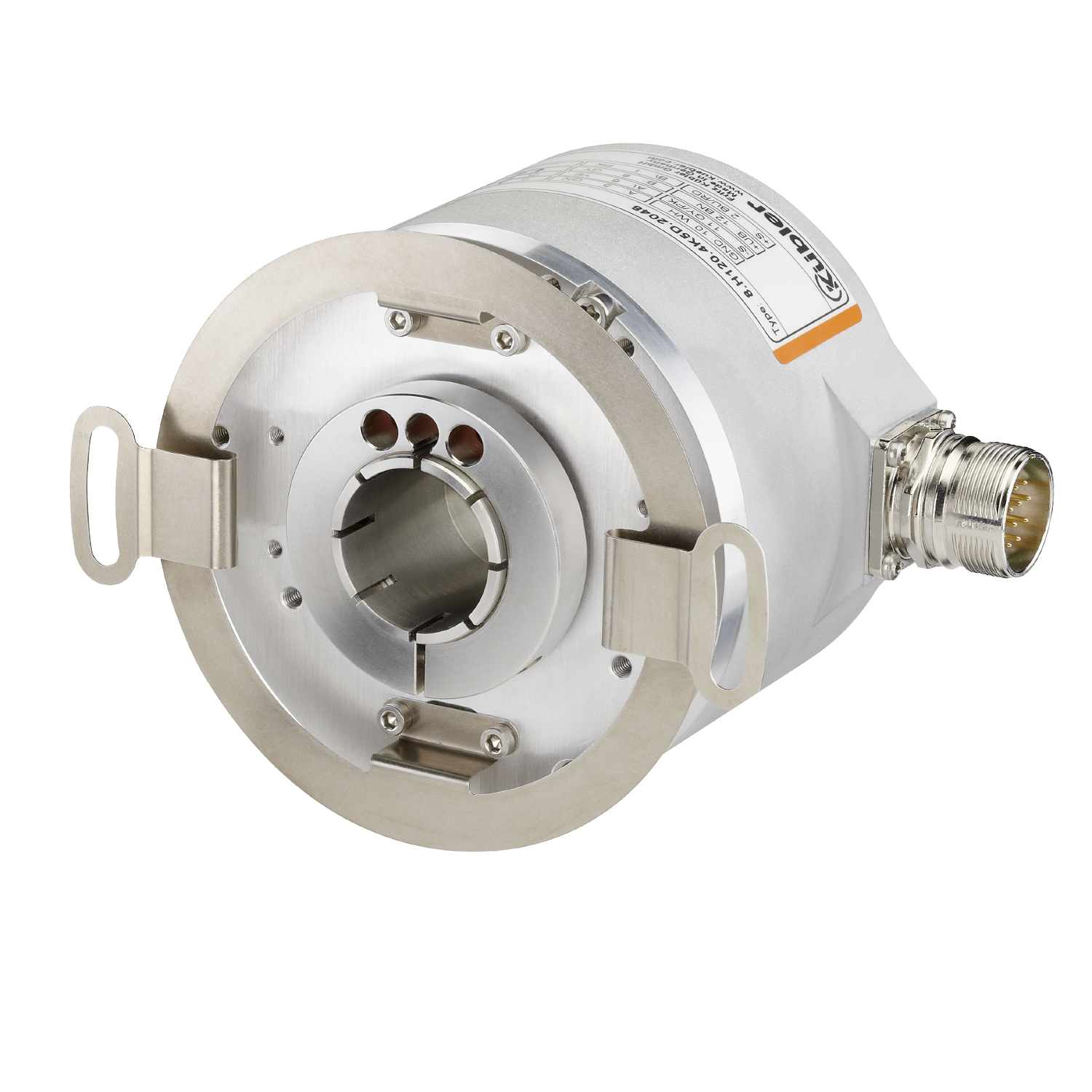

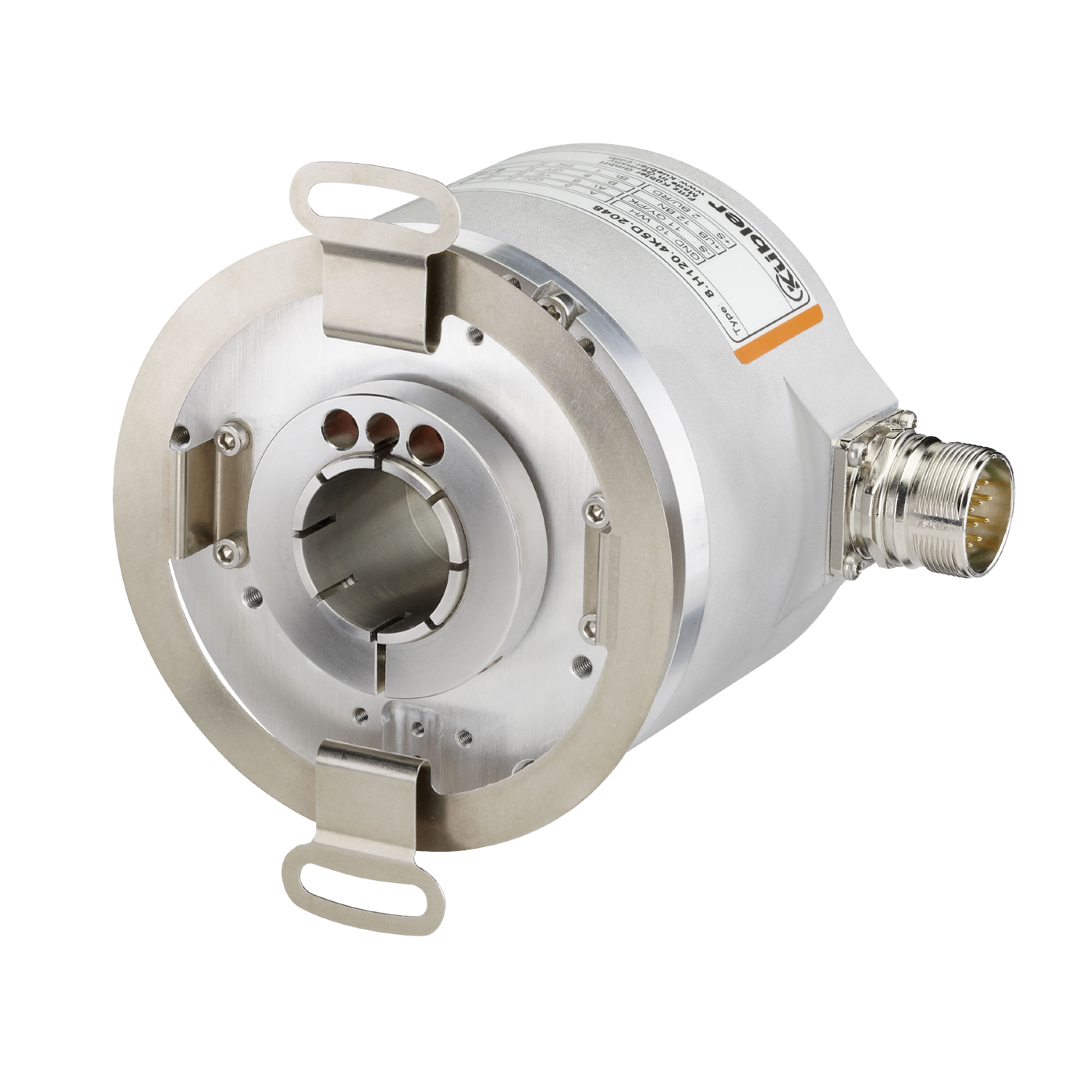

Sprzęgło stojana

Sprzęgło stojana

Dla enkoderów A020, A02H, H120
Średnica koła podziałowego 59,5 mm
Do zastosowań z luzem osiowym i promieniowym przy dużej dynamice.

Zakres dostawy
- Sprzęgło stojana (stal nierdzewna)
- 4 śruby do montażu na enkoderze

Podłączenie do aplikacji (nie zawarte w dostawie)
- 2 śruby

8.0010.40V0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40V0.0000

Kable i złącza

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin PVC Ø 6,7 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6041.8211.XXXM

Karta danych
Zestaw przewodów M12, PVC, gniazdo, 8-pin, kod A, otwarte
DE EN FR

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin PVC Ø 6,7 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6041.8311.XXXM

Karta danych
Zestaw przewodów M12, PVC, gniazdo 8-stykowe, kod A, kątowy, otwarty
DE EN FR

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin PUR Ø 6,3 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6051.8211.XXXM

Karta danych
M12 zestaw przewodów, PUR, gniazdo, 8-pin, kod A, otwarty koniec
DE EN FR

M12 Przewód z zarobionym złączem , 05.00.6051.8284.XXXM

M12 Przewód z zarobionym złączem , 05.00.6051.8284.XXXM

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin

Złącze męskie 8-pin PUR Ø 6,3 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6051.8284.XXXM

Karta danych
Zestaw przewodów M12, PUR, gniazdo 8-pinowe, kod A + wtyk
DE EN FR

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
SSI
BiSS
HTL
Złącze żeńskie 8-pin PUR Ø 6,3 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6051.8311.XXXM

Karta danych
Zestaw przewodów M12, PUR, gniazdo, kątowe, 8-pinowe, kod A, otwarte
DE EN FR

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin PUR Ø 6,3 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6051.F211.XXXM

Karta danych
M12 zestaw przewodów, PUR, gniazdo, V4A, 8-pin, kod A, otwarty koniec
DE EN FR

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin PUR Ø 6,2 mm ± 0,2 mm
4 x 2 x 0,25 mm2
05.00.60E1.8211.XXXM

Karta danych
M12 zestaw przewodów, PUR, gniazdo, 8-pin, kod A, otwarty koniec
DE EN FR

M12 Wtyczka połączeniowa ,

M12 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin
05.CMB 8181-0

Karta danych
Gniazdo M12, 8-pinowe, kod A
DE EN FR

M12 Przewód z zarobionym złączem ,

M12 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin PVC Ø 7,2 mm ± 0,2 mm
8 x 0,205 mm2
05.E-WKC 8T-PX3-930-XXXX

Karta danych
Zestaw przewodów M12, PVC, gniazdo, 8-pin, kod A, kątowy, z wbudowanymi diodami kontrolnymi, otwarty
DE EN FR

M23 Wtyczka połączeniowa ,

M23 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin
8.0000.5012.0000

Karta danych
Złącze M23, gniazdo, 12-pinowe, kierunek liczenia cw
DE EN FR

M23 Wtyczka połączeniowa ,

M23 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin
8.0000.5017.0000

Karta danych
DE EN FR

M12 Wtyczka połączeniowa , dla obszaru Ex

M12 Wtyczka połączeniowa , dla obszaru Ex

Złącze do samodzielnego montażu

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin
8.0000.5136.0000.Ex

Karta danych
Gniazdo M12, Ex 1/21 + Ex 2/22, 8-pinowe, kod A
DE EN FR

M12 Wtyczka połączeniowa ,  Stal nierdzewna V4A

M12 Wtyczka połączeniowa , Stal nierdzewna V4A

Złącze do samodzielnego montażu

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Złącze żeńskie 8-pin
8.0000.5136.0000.V4A

Karta danych
Gniazdo M12, stal nierdzewna V4A, 8-pinowe, kod A
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin PVC Ø 6,9 mm ± 0,3 mm
10 x 0,14 mm2
8.0000.6101.XXXX

Karta danych
Zestaw kabli M23, PUR, gniazdo, 12-stykowe, kierunek liczenia cw, koniec otwarty
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin PVC Ø 6,7 mm ± 0,3 mm
12 x 0,14 mm2
8.0000.6201.XXXX

Karta danych
M23 zestaw kablowy, PVC, gniazdo, 12-biegunowy, kierunek liczenia cw, koniec otwarty
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin PVC Ø 7,3 mm ± 0,2 mm
6 x 2 x 0,14 mm2
8.0000.6901.XXXX

Karta danych
Zestaw kabli M23, PVC, gniazdo, 12-stykowe, kierunek liczenia cw, koniec otwarty
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin

Złącze męskie 12-pin PVC Ø 7,3 mm ± 0,2 mm
6 x 2 x 0,14 mm2
8.0000.6905.XXXX

Karta danych
Zestaw kabli M23, PVC, gniazdo, 12-stykowe, kierunek liczenia cw + wtyk, kierunek liczenia ccw
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin TPE Ø 8,5 mm ± 0,9 mm
5 x 2 x0,14 mm2
8.0000.6E01.XXXX

Karta danych
M23 Zestaw przewodów, PE-X, żeński, 12-pinowy, kierunek liczenia cw, koniec otwarty
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin PUR Ø 6,7 mm ± 0,3 mm
10 x 0,14 mm2
8.0000.6J01.00xx.0043

Karta danych
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin PUR Ø 6,7 mm ± 0,3 mm
10 x 0,14 mm2
8.0000.6J01.00XX.0051

Karta danych
Zestaw kabli M23, PUR, gniazdo, 12-stykowe, kierunek liczenia cw, koniec otwarty
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
HTL
Złącze żeńskie 12-pin PUR Ø 6,7 mm ± 0,3 mm
10 x 0,14 mm2
8.0000.6J07.00xx.0043

Karta danych
DE EN FR

„Mają Państwo pytania techniczne dotyczące enkodera firmy Kübler lub szukają indywidualnych rozwiązań? Chętnie bym ci pomógł.“

Adrian Gałdecki
Wsparcie techniczne
Adrian Gałdecki
Wsparcie techniczne


adrian.galdecki@kuebler.com
+48 61 84 99 902

„Chętnie udzielimy Państwu informacji o cenach i terminach dostaw. Czekamy na Państwa zapytanie.“

Kubler Sp. z o. o.
Kübler Gruppe
Kubler Sp. z o. o.
Dystrybucja


info@kubler.pl
+48 61 84 99 902
