Enkodery Absolutny Wieloobrotowy,

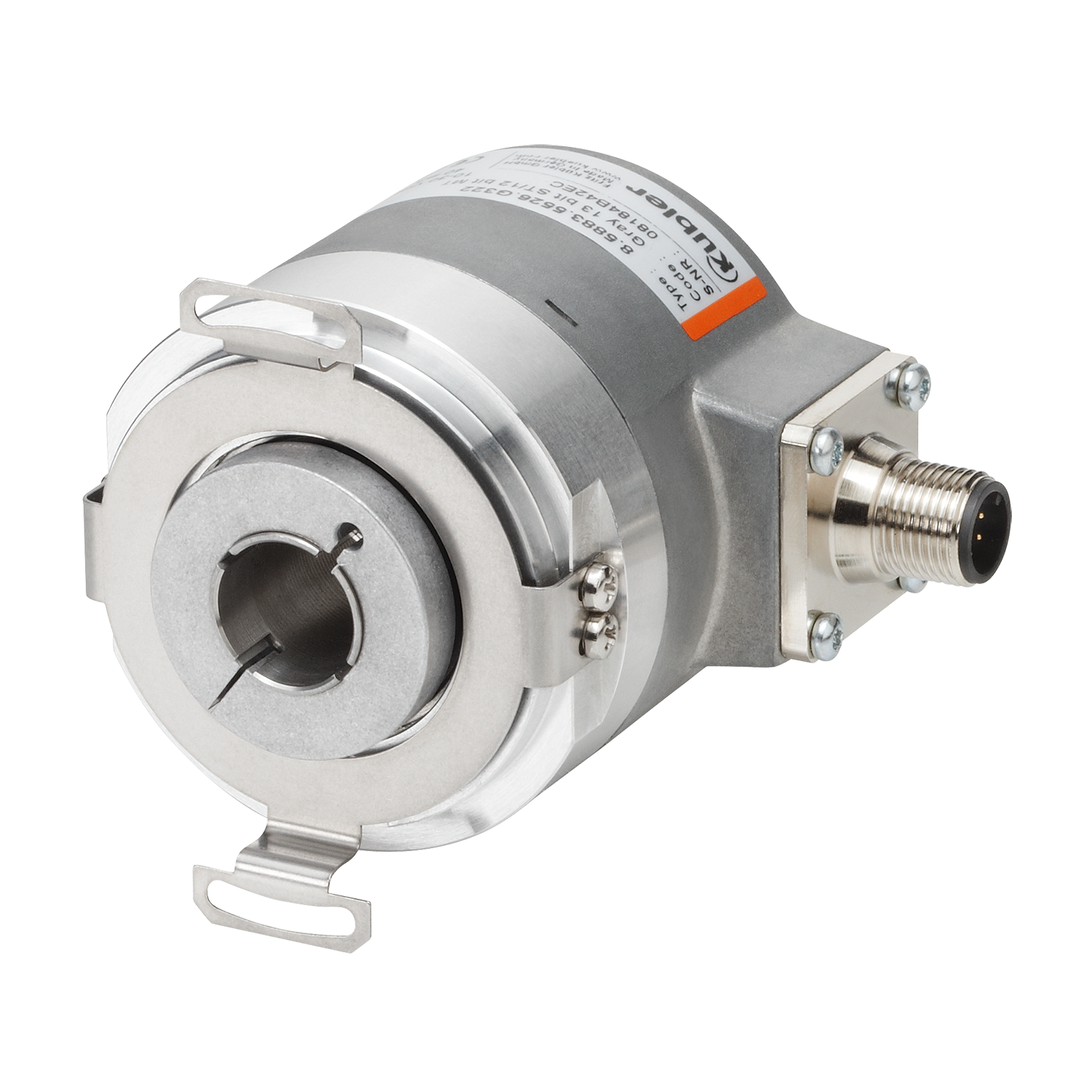

Sendix F5888
|
|
Technologia inteligentnego skanowania Intelligent Scan Technology™ — enkodery elektroniczne z obsługą magistrali sieciowej.
Enkodery absolutne wieloobrotowe Sendix F5868 / F5888 z interfejsem Modbus i opatentowaną technologią inteligentnego skanowania Intelligent Scan Technology™ to enkodery optyczne o wyjątkowo wysokiej rozdzielczości, bez przekładni, w 100% niewrażliwe na działanie pola magnetycznego. Rozdzielczość całkowita wynosząca 32 bity, wał drążony o średnicy do 15 mm i interfejs Modbus RTU.
| Mechanicznie | |
|---|---|
| Wielkość | Ø 58 mm |
| Typ wałka |
10 mm wał pusty, przelotowy 12 mm wał pusty, przelotowy 14 mm wał pusty, przelotowy 15 mm wał pusty, przelotowy |
| Typ kołnierza |
Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm Ø 73.40 mm |
| Temperatura pracy | -40 °C ... +80 °C |
| Stopień ochrony |
IP65 IP67 |
| Rodzaje przyłączy |
złącze wtykowe M12 promieniowe |
| Maksymalna Prędkość obrotowa |
9.000 min-1 |
| Waga | 450 g |
| Elektryczny | |
|---|---|
| Skanowanie | optyczny |
| Rozdzielczość max. |
16 Bit Jednoobrotowy 16 Bit Wieloobrotowy |
| Napięcie zasilające |
10...30 V DC |
| Interfejsy |
Modbus |
- Solidna konstrukcja łożysk w wykonaniu Safety-Lock™ zapewnia odporność na wibracje i błędy montażowe.
- Dzięki stopniowi ochrony IP67 i szerokiemu zakresowi temperatur od -40°C do +80°C nadaje się również do użytku zewnętrznego.
- Opatentowana technologia Intelligent Scan Technology™ z wszystkimi funkcjami jedno- i wieloobrotowymi w jednym układzie OptoASIC - dzięki temu najwyższa niezawodność, wysoka rozdzielczość do 32 bitów i 100-procentowa niewrażliwość magnetyczna.
- Rejestr Modbus do konfigurowania adresu węzła i szybkości transmisji.
- Funkcja skalowania.
- Całkowita rozdzielczość 32 bitów (16 bitów MT + 16 bitów ST).
- Funkcja presetu.
- Funkcje diagnostyczne.
- Funkcja wyłącznika krańcowego.
Akcesoria
Sprzęgło stojana
Dla enkoderów z otworem na wał
z kołnierzem ø 50 ... 58 mm
Promień montażu 32,5 mm
Do montażu bocznego na kołnierzu enkodera.
Do zastosowań z luzem osiowym i promieniowym przy dużej dynamice.
Zakres dostawy
- Sprzęgło stojana (stal nierdzewna)
- 4 śruby do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 3 śruby
| 8.0010.1602.0000 |
Podpora momentu obrotowego FS, elastyczna
Dla enkoderów z otworem na wałz kołnierzem ø 58 mm
Promień montażu 39,5 ... 142,75 mm
Zaprojektowany dla technologii bezpieczeństwa funkcjonalnego.
Do zastosowań z luzem osiowym i promieniowym przy niskiej dynamice.
Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby M3x6 do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
| 8.0010.4047.00FS |
Zestaw z ramieniem mocującym sztywnym
Dla enkoderów z otworem na wałz kołnierzem ø 58 mm
Promień montażu 32,5 ... 143,5 mm
Zaprojektowany dla technologii bezpieczeństwa funkcjonalnego.
Do zastosowań z bardzo małym luzem osiowym i promieniowym przy niskiej dynamice.
Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby M3x6 do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 sworzeń dynamometryczny 8.0010.4049.0075
| 8.0010.4051.00FS |
Sprzęgło stojana (FS)
Dla enkoderów z otworem na wał
z kołnierzem ø 58 mm
Promień montażu 31,5 mm
Zaprojektowany dla technologii bezpieczeństwa funkcjonalnego na zasadzie 4 śrub.
Zakres dostawy
- Sprzęgło stojana (stal nierdzewna)
- 4 śruby M3x6 do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 4 śruby
| 8.0010.40B2.00FS |
Blacha mocująca, średnia (elastyczna)
Dla enkoderów z otworem na wałz kołnierzem ø 50 ... 58 mm
Promień montażu 32,5 ... 45,75 mm
Do zastosowań z luzem osiowym i promieniowym przy stałych ruchach obrotowych.
Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
| 8.0010.40E0.0000 |
Sprzęgło stojana
Dla enkoderów z otworem na wał
z kołnierzem ø 50 ... 58 mm
Promień montażu 32,5 mm
Do montażu bocznego na kołnierzu enkodera.
Do zastosowań z luzem osiowym i promieniowym przy dużej dynamice.
Zakres dostawy
- Sprzęgło stojana (stal nierdzewna)
- 4 śruby do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 3 śruby
| 8.0010.40L0.0000 |
Blacha mocująca, krótka (elastyczna)
Dla enkoderów z otworem na wałz kołnierzem ø 50 ... 58 mm
Promień montażu 32,25 mm
Do zastosowań z luzem osiowym i promieniowym przy niskiej dynamice.
Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
| 8.0010.40M0.0000 |
Druciany element sprężysty
Dla enkoderów z otworem na wałz kołnierzem ø 50 ... 58 mm
Do zastosowań z niewielkim luzem promieniowym i osiowym oraz małą dynamiką.
Zakres dostawy
- Element sprężysty z drutu
- 1 śruba do montażu na enkoderze.
Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
| 8.0010.40W0.0000 |
Sprzęgło stojana, 2-skrzydłowe
Dla enkoderów z otworem na wał
z kołnierzem ø 50 ... 58 mm
Promień montażu 31,5 mm
Do montażu bocznego na kołnierzu enkodera. Do zastosowań o wysokich wymaganiach dotyczących dokładności.
Zakres dostawy
- Sprzęgło stojana (stal nierdzewna)
- 4 śruby do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 2 śruby
| 8.0010.4D00.0000 |
Element sprężysty, krótki
Dla enkoderów z otworem na wałz kołnierzem ø 36 ... 58 mm
Promień montażu 16 ... 27 mm
Do zastosowań z ograniczonym luzem osiowym przy niskiej dynamice i ograniczonej przestrzeni montażowej.
Zakres dostawy
- Element sprężysty (tworzywo sztuczne)
- 1 śruba do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- Pin równoległy 8.0010.4700.0000
| 8.0010.4H00.0000 |
Element sprężysty, długi
Dla enkoderów z otworem na wałz kołnierzem ø 36 ... 58 mm
Promień montażu 30,7 ... 36,7 mm
Do zastosowań z dużym luzem osiowym, przy małej dynamice.
Zakres dostawy
- Element sprężysty (tworzywo sztuczne)
- 1 śruba do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- Pin równoległy 8.0010.4700.0000
| 8.0010.4I00.0000 |
Blacha mocująca, długa (elastyczna)
Dla enkoderów z otworem na wałz kołnierzem ø 50 ... 58 mm
Promień montażu 36,5 ... 85 mm
Do zastosowań z luzem osiowym i promieniowym przy niskiej dynamice.
Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby do montażu na enkoderze
Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
| 8.0010.4R00.0000 |
Kable i złącza
