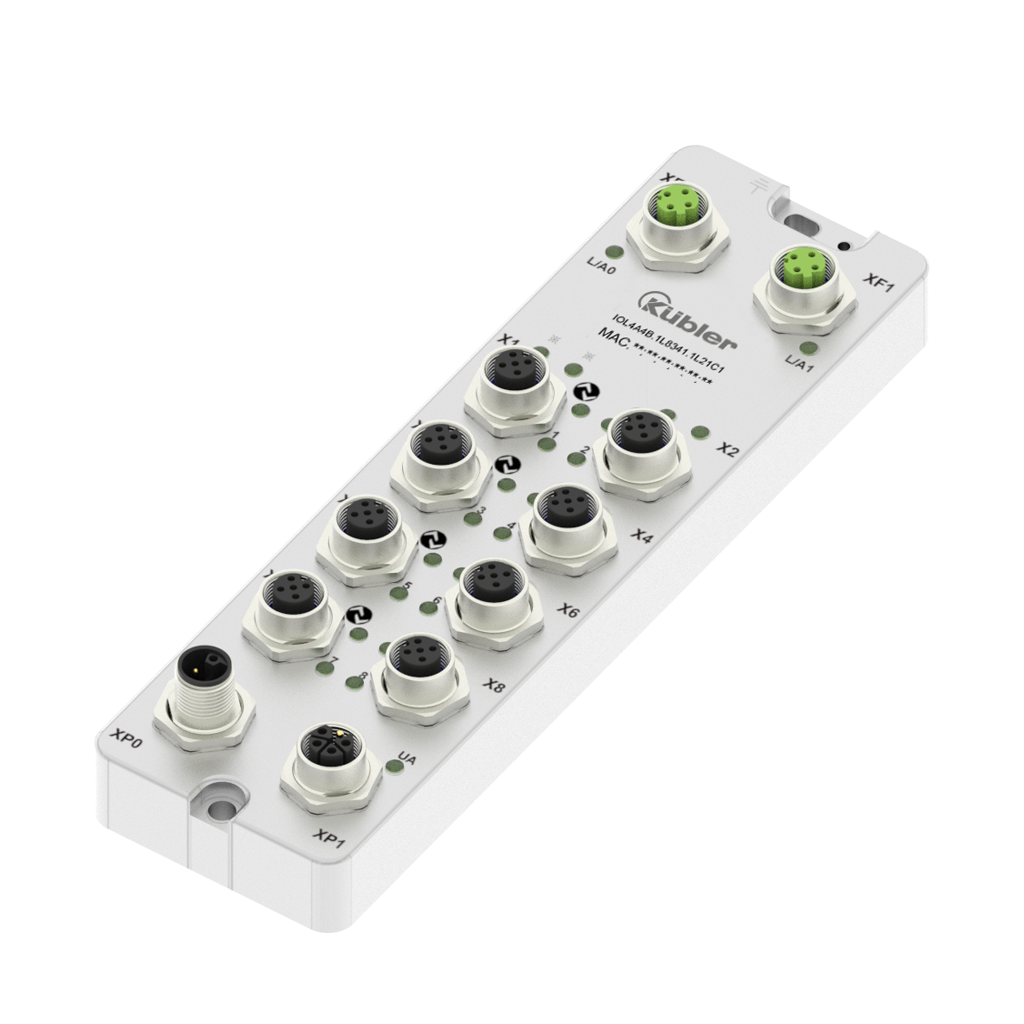

Modulo master IO-Link

IOL4A4B

Scheda tecnica
DE EN FR
Video
ricordare

Connessione semplice per qualsiasi protocollo Ethernet.

Diverse varianti per i protocolli EtherNet/IP, EtherCAT e PROFINET con 4 porte di Classe A e 4 di Classe B.
I dispositivi di campo esistenti che inviano segnali di commutazione classici possono essere utilizzati anche in modalità SIO tramite le porte di classe A.

Meccanica
Dimensione	205 mm x 60 mm x 34 mm
Temperatura d'esercizio	-25 °C ... 70 °C
Temperatura przechowywania	-40 °C ... 85 °C
Protezione	IP67
Tipi di collegamento	M12 Connettori
Peso	515 gr

Elettronica
Amperaggio totale	12 A
Interfacce	IO-Link EtherNet/IP EtherCAT PROFINET IO

Connessione semplice per qualsiasi protocollo Ethernet.

Varianti per ogni rete Ethernet: PROFINET, EtherNet/IP o EtherCAT
4 porte IO-Link Classe A: per la comunicazione IO-Link e/o per gli ingressi/uscite digitali (modalità SIO)
4 porte IO-Link di classe B: per la comunicazione IO-Link con alimentazione supplementare per attuatori ad alto consumo energetico.
Supporto di tutte le velocità di trasmissione più comuni: 4,8 kBit/s (COM1), 38,4 kBit/s (COM2) e 230,4 kBit/s (COM3).
Robusto alloggiamento in lega di alluminio con classe di protezione IP67 e intervallo di temperatura di -40 °C ... +85 °C consente un utilizzo affidabile anche in ambienti umidi.

Scheda tecnica
IO-Link Master 4A4B PDF ∼ 488,0 KB \| 01.2026	DE EN FR

Manuale d'istruzioni
IO-Link Master Ethernet/IP PDF ∼ 2,9 MB \| 09.2025	DE EN
IO-Link Master Profinet PDF ∼ 4,6 MB \| 09.2025	DE EN
PDF ∼ 3,6 MB \| 11.2025	DE EN

Dichiarazione di conformità
IOL4A IOL4A4B CE PDF ∼ 150,6 KB \| 09.2025

File del dispositivo
IOL4A IOL4A4B EDS ZIP ∼ 12,2 KB \| 09.2025
IOL4A IOL4A4B GDSML ZIP ∼ 23,9 KB \| 09.2025
IOL4A IOL4A4B ESI ZIP ∼ 17,2 KB \| 09.2025

Software
TwinCAT 3 Engineering	Website
PRONETA - PROFINET Network Analyzer Tool	Website
BootP DHCP EtherNet/IP Tool	Website

CAD meccanico / STEP
IOL4A4B ZIP ∼ 999,5 KB \| 09.2025

Accessori

Cavi e connettori

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli PUR Ø 6,5 mm ± mm
2 x 2 x 0,34 mm²

05.00.6031.4411.XXXM

Scheda tecnica
Cavo M12 satez, PUR, pin, 4-pin, D-coded, estremità aperta

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli

↓

Spina 4-poli PUR Ø 6,5 mm ± 0,2 mm
2 x 2 x 0,34 mm²

05.00.6031.4444.XXXM

Scheda tecnica
Set di cavi M12, PUR, 2xpin, 4-pin - 05.00.6031.4444.XXXM

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli PUR Ø 6,5 mm ± 0,2 mm
2 x 2 x 0,34 mm²

05.00.6031.4511.XXXM

Scheda tecnica
Cavo M12, PUR, maschio, angolato, a 4 poli, con codifica a D, estremità aperta - 05.00.6031.4511.xxxM

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli

↓

Presa 4-poli

05.00.6031.4542.XXXM

Scheda tecnica
M12, PUR, maschio + femmina, angolato, 4 pin, codice D - 05.00.6031.4542

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli

↓

Spina 4-poli

05.00.6031.4544.XXXM

Scheda tecnica
Cordone M12, PUR, maschio diritto - angolato, 4-poli, codificato D - 05.00.6031.4544.0xxxM

DE EN FR

RJ45 Connettore con cavo , Cavo Ethernet

Cablaggio preconfezionati

Spina 8-poli

↓

Spina 4-poli PUR Ø 6,5 mm ± mm
4 x 0,34 mm²

05.00.6031.7444.XXXM

Scheda tecnica
Cordoncino connettore RJ45 + M12 pin, 4-pin, D-coded, cavo PUR, Profibus - 05.00.6031.7444.xxxM

DE EN FR

M12 Connettore con cavo , mit Edelstahl Überwurf

Cablaggio preconfezionati

Spina 4-poli PUR Ø 6,5 mm ± mm
1 x 4 x AWG22 mm²

05.00.6031.G411.XXXM

Scheda tecnica
M12, PUR, maschio, 4 poli, codice D, acciaio inox + aperto - 05.00.6031.G411

DE EN FR

M12 Connettore con cavo , mit Edelstahl Überwurf

Cablaggio preconfezionati

Spina 4-poli

↓

Spina 4-poli PUR Ø 6,5 mm ± mm
1 x 4 x AWG22 mm²

05.00.6031.G4G4.XXXM

Scheda tecnica
M12, PUR, maschio, 4 poli, codice D, acciaio inox - 05.00.6031.G4G4

DE EN FR

M12 Connettore con cavo , mit Edelstahl Überwurf

Cablaggio preconfezionati

Spina 4-poli PUR Ø 6,5 mm ± mm
1 x 4 x AWG22 mm²

05.00.6031.G511.XXXM

Scheda tecnica
M12, PUR, pin angolato, 4 poli, codice D, acciaio inox - 05.00.6031.G511

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Presa 4-poli

↓

Spina 4-poli PUR Ø 5,2 mm ± mm
5 x 0,34 mm²

05.00.6061.6364.XXXM

Scheda tecnica
M12, PUR, maschio + femmina, angolato, 5 pin, codice A - 05.00.6061.6364

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Presa 4-poli

↓

Spina 4-poli PUR Ø 5,2 mm ± mm
4 x 0,34 mm²

05.00.6061.6462.XXXM

Scheda tecnica
Cavo M12, PUR, presa, 4 pin, codifica A + pin

DE EN FR

M12 Connettore con cavo , mit Edelstahl Überwurf

Cablaggio preconfezionati

Spina 4-poli

↓

Presa 4-poli PUR Ø 5,2 mm ± mm
4 x 0,34 mm²

05.00.6061.D4D2.XXXM

Scheda tecnica
M12, PUR, presa, 4 poli, codice A, acciaio inox + pin - 05.00.6061.D4D2

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli
& Spina 1-poli

↓

Spina 1-poli

05.00.6062.6462.00M6

Scheda tecnica
Distributore a Y con connettore a spina, 4 pin

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 5-poli PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm²

05.00.6091.A411.XXXM

Scheda tecnica
Cavo M12, PVC, maschio, 5 pin, codifica A, estremità aperta, CANopen

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 5-poli PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm²

05.00.6091.A511.XXXM

Scheda tecnica
Cavo M12, PVC, maschio, angolato, 5 pin, codifica A, estremità aperta, CANopen - 05.00.6091.A511.xxxM

DE EN FR

M12 Connettore con cavo , Y-Verteiler

Cablaggio preconfezionati

Presa 5-poli
& Spina 5-poli

↓

Presa 5-poli PVC Ø 5,6 mm ± mm
5 x 0,34 mm²

05.00.60F2.A2A6.00M4

Scheda tecnica
Distributore a Y con connettore a 5 poli - 05.00.60F2.A2A6.00M4

DE EN FR

M12 Connettore con cavo ,

Cablaggio preconfezionati

Spina 4-poli PUR Ø 4,7 mm ± mm
4x0,34 mm²

05.00.60H1.6411.XXXM

Scheda tecnica
M12, PUR, perno con filettatura esterna, codice A, aperto, diritto - 05.00.60H1.6411.002M

DE EN FR

M12 Connettore con cavo , 05.00.60K1.M411.002M

Cablaggio preconfezionati

Presa 4-poli PUR Ø 9,6 mm ± mm
1,5 mm²

05.00.60K1.M411.002M

Scheda tecnica
M12, PUR, presa, estremità aperta, diritta, codice L, 4 poli - 05.00.60K1.M411

DE EN FR

M12 Connettore con cavo , 05.00.60K1.M4M2.002M

Cablaggio preconfezionati

Presa 4-poli

↓

Spina 4-poli PUR Ø 9,6 mm ± mm
1,5 mm²

05.00.60K1.M4M2.002M

Scheda tecnica
M12, PUR, presa + pin, diritto, codice L, 4 pin - 05.00.60K1.M4M2

DE EN FR

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Spina 5-poli

05.BS-8151-0/9

Scheda tecnica
Pin M12, 5 poli, codifica A

DE EN FR

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Spina 5-poli

05.BS-8251-0/9

Scheda tecnica
Pin M12, angolato, a 5 pin, con codice A

DE EN FR

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Spina 4-poli

05.BS8141-0

Scheda tecnica
M12 pin, 4-pin, A-coded

DE EN FR

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Spina 4-poli

05.WASCSY4S

Scheda tecnica
Pin M12, 4 poli, codifica D

DE EN FR

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Spina 4-poli

8.0000.5128.0000

Scheda tecnica
M12 maschio, angolato, 4 pin, con codice D - 8.0000.5128.0000

DE EN FR

M12 Connettore di allacciamento , 8.0000.5211.0000

Connettore a innesto autoassemblato

Spina 4-poli

8.0000.5211.0000

Scheda tecnica
M12, pin con filettatura esterna, diritto, codice L, a 4 pin - 8.0000.5211.0000

DE EN FR

M12 Connettore di allacciamento , 8.0000.5216.0000

Connettore a innesto autoassemblato

Presa 4-poli

8.0000.5216.0000

Scheda tecnica
M12, femmina con dado per raccordo, diritto, codifica L, 4 poli - 8.0000.5216.0000

DE EN FR
