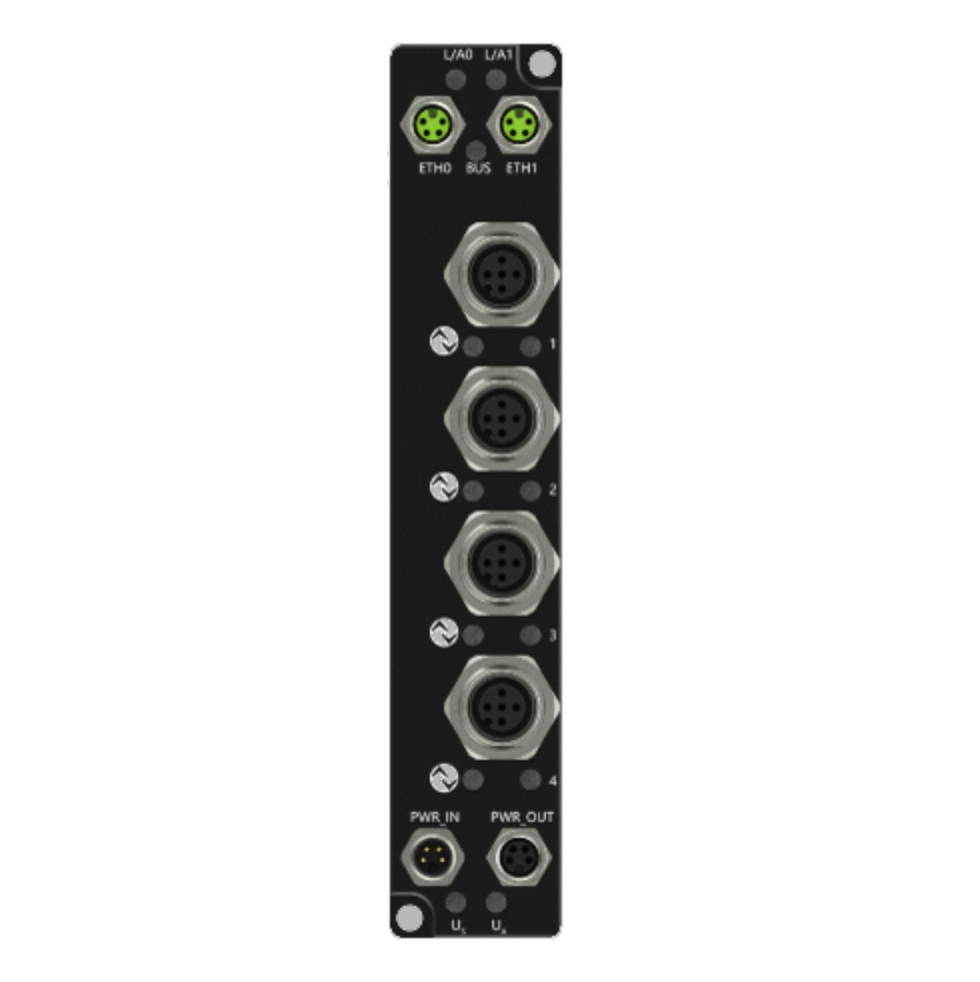

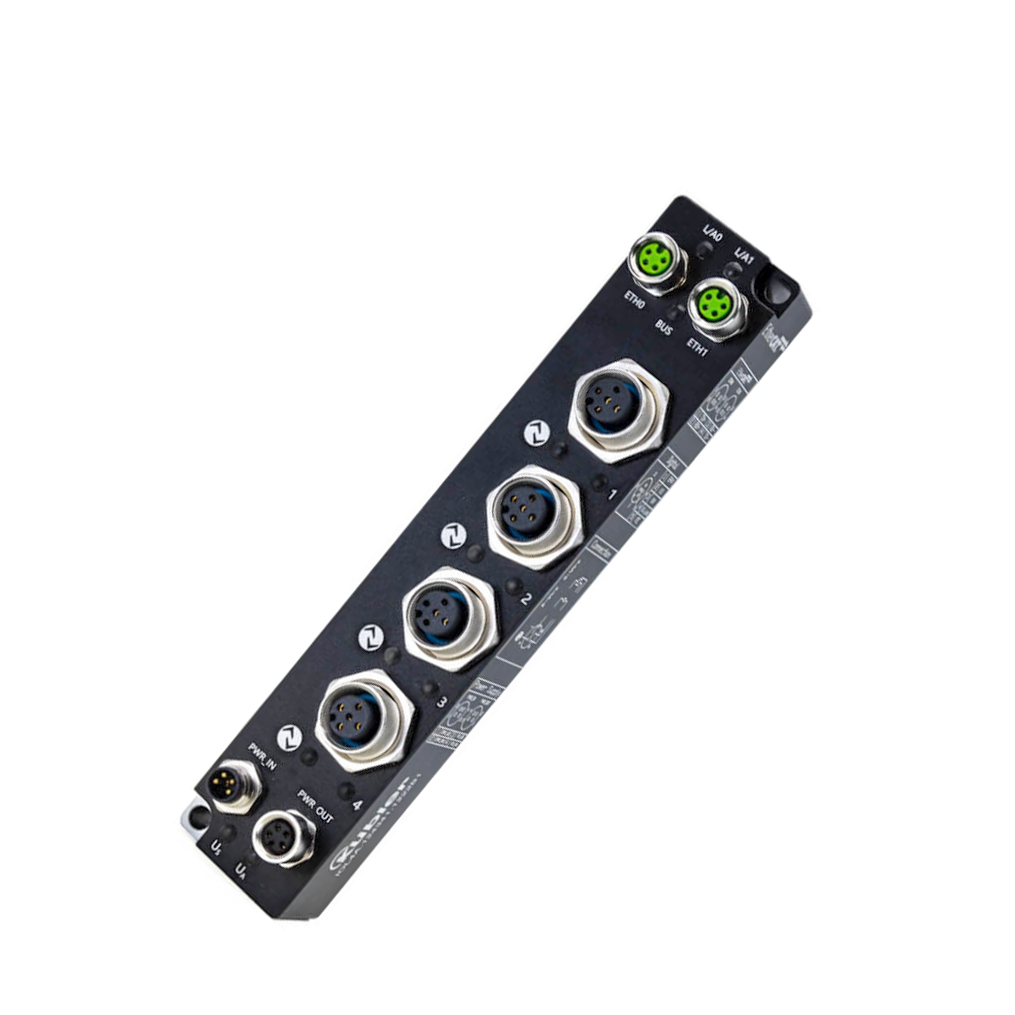

Modulo master IO-Link
IOL4A
|
|
Connessione semplice per qualsiasi protocollo Ethernet.
Diverse varianti per i protocolli EtherNet/IP, EtherCAT e PROFINET con 4 porte di Classe A.I dispositivi di campo esistenti che inviano segnali di commutazione classici possono essere utilizzati anche in modalità SIO tramite le porte di classe A.
| Meccanica | |
|---|---|
| Dimensione | 155 mm x 30 mm x 31 mm |
| Temperatura d'esercizio | -25 °C ... 70 °C |
| Temperatura przechowywania | -40 °C ... 85 °C |
| Protezione |
IP67 |
| Tipi di collegamento |
M12 Connettori |
| Peso | 208 gr |
| Elettronica | |
|---|---|
| Amperaggio totale | 12 A |
| Alimentazione |
18...30 V DC |
| Interfacce |
IO-Link EtherNet/IP EtherCAT PROFINET IO |
Connessione semplice per qualsiasi protocollo Ethernet.
- Varianti per ogni rete Ethernet: PROFINET, EtherNet/IP o EtherCAT
- 4 porte IO-Link Classe A: per la comunicazione IO-Link e/o per ingressi/uscite digitali (modalità SIO)
- Supporto di tutte le più comuni velocità di trasmissione: 4,8 kbit/s (COM1), 38,4 kbit/s (COM2) e 230,4 kbit/s (COM3).
- Robusto alloggiamento in lega di alluminio con classe di protezione IP67 e intervallo di temperatura di -40 °C ... +85 °C consente un utilizzo affidabile anche in ambienti umidi.
Accessori
Cavi e connettori
M12 Connettore con cavo ,
Cablaggio preconfezionati
Presa 4-poli
PUR Ø 5,2 mm ± mm
4x0,34 mm2
4x0,34 mm2
05.00.60H1.6411.XXXM
M8 Connettore con cavo , 05.00.60M1.J444.XXXM
Cablaggio preconfezionati
Spina 4-poli
0,14 mm2
↓
Spina 4-poli PUR Ø 4,8 mm ± mm0,14 mm2
05.00.60M1.J444.XXXM
M8 Connettore con cavo , 05.00.60M1.J4J5.XXXM
Cablaggio preconfezionati
Spina 4-poli
0,14 mm2
↓
Spina 4-poli PUR Ø 4,8 mm ± mm0,14 mm2
05.00.60M1.J5J5.XXXM
