Encoders Assoluti Multigiro

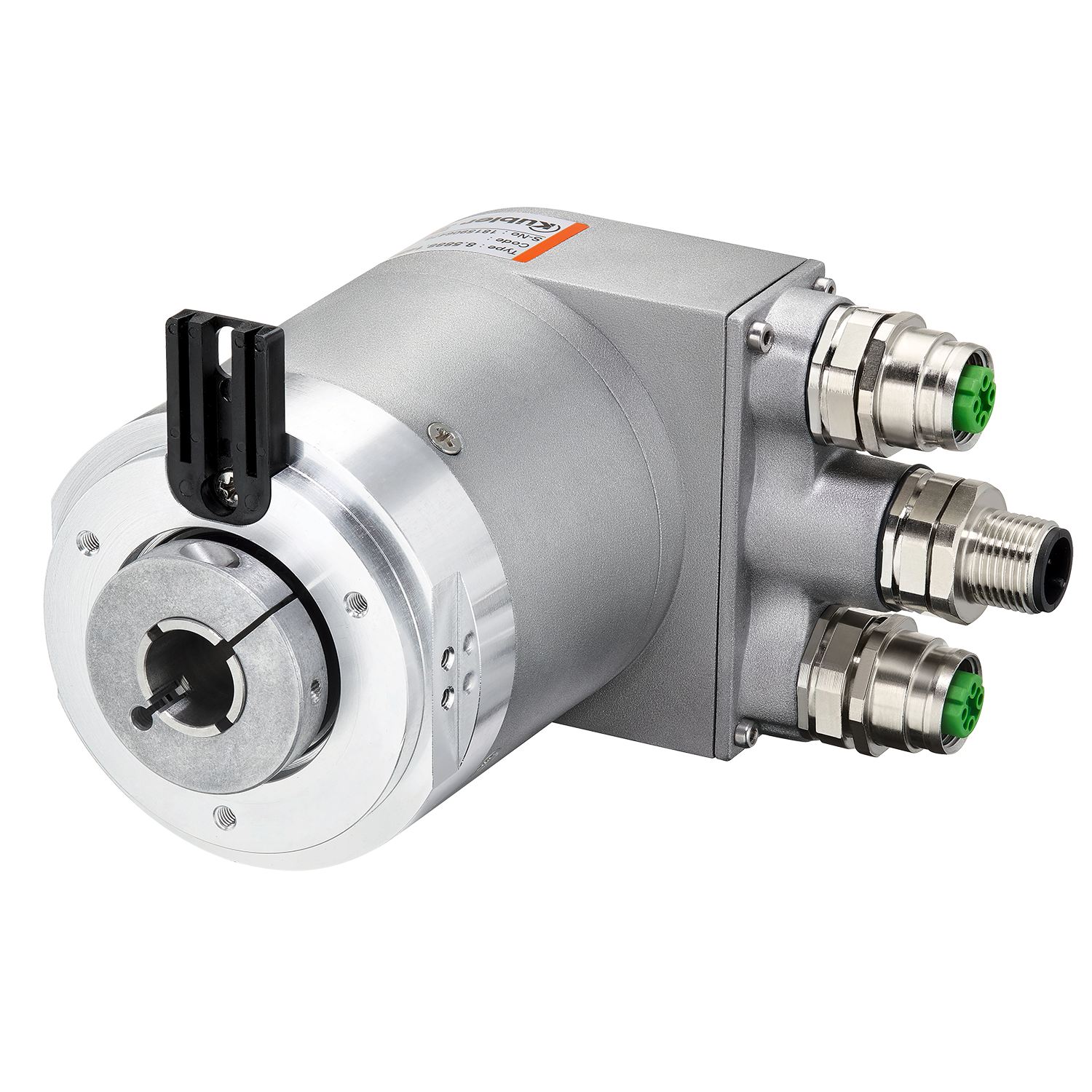

Sendix 5888
|
|
Per una comunicazione in tempo reale: encoder Industrial Ethernet con interfaccia EtherCAT.
Gli encoder assoluti multigiro Sendix 5868 / 5888 con interfaccia EtherCAT di 2° generazione e sensore ottico possono essere utilizzati in tutte le applicazioni con tecnologia EtherCAT. La comunicazione dati si basa over CAN su EtherNet ed è ideale per le applicazioni in tempo reale. Questi encoder sono disponibili con alberi sporgenti fino ad un diametro massimo di 10 mm o con alberi cavi ciechi fino a 15 mm.
Per Connectivity si intende la capacità di comunicare e/o interconnettere informazioni aggiuntive. Questo può avvenire sotto forma di di interfacce aggiuntive come OPC-UA (ad esempio per una comunicazione edge aggiuntiva) o con la comunicazione Industrial Ethernet nonché con un'interfaccia digitale come BiSS o SCS open link.
Identification è la capacità di trasmettere informazioni tecniche per mezzo di una scheda tecnica/targhetta elettronica. Inoltre, è possibile trasmettere alla macchina ulteriori informazioni (ad esempio informazioni sull'asse di azionamento su cui è installato l'encoder). In sostanza, tutte le informazioni richieste nell'applicazione per l'Asset Management sono qui incluse.
| Meccanica | |
|---|---|
| Dimensione | Ø 58 mm |
| Tipo di albero |
3/8 " albero cavo, cieco 10 mm albero cavo, cieco 12 mm albero cavo, cieco 14 mm albero cavo, cieco 15 mm albero cavo, cieco 1/2 " albero cavo, cieco |
| tipo di flangia |
Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm Ø 72.00 mm |
| Temperatura d'esercizio | -40 °C ... +80 °C |
| Protezione |
IP65 IP67 |
| Tipi di collegamento |
M12 |
| Velocità di rotazione massima |
9.000 min-1 |
| Peso | 570 g |
| Elettronica | |
|---|---|
| lettura | ottico |
| Risoluzione max. |
16 Bit Monogiro 12 Bit Multigiro |
| Alimentazione |
10...30 V DC |
| Interfacce |
EtherCAT |
- Conformità EtherCAT testata.
- Integrazione dell'ultimo slave - stack EtherCAT di Beckhoff, versione 5.01.
- Ideale per l'uso in ambienti esterni difficili, grazie alla protezione IP67 e alla costruzione robusta dell'alloggiamento.
Flessibile
- Utilizzo di CoE (CAN over EtherNet).
- Autentiche nuove informazioni di posizione grazie al tempo di ciclo minimo di 62,5 μs in modalità DC.
- Collegamento più veloce e senza errori grazie ai connettori M12.
- Supporta la connessione a caldo.
Accessori
Statore antirotazione
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 mm
Per il montaggio laterale sulla flangia dell'encoder.
Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.1602.0000 |
Supporto di coppia FS, flessibile
Per gli encoder ad albero cavocon flangia ø 58 mm
Raggio di montaggio 39,5 ... 142,75 mm
Progettato per la tecnologia della sicurezza funzionale.
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti M3x6 per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.4047.00FS |
Set braccio di fissaggio, rigido
Per gli encoder ad albero cavocon flangia ø 58 mm
Raggio di montaggio 32,5 ... 143,5 mm
Progettato per la tecnologia della sicurezza funzionale.
Per applicazioni con un gioco assiale e radiale molto basso a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti M3x6 per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 perno di coppia 8.0010.4049.0075
| 8.0010.4051.00FS |
Statore antirotazione (FS)
Per gli encoder ad albero cavo
con flangia ø 58 mm
Raggio di montaggio 31,5 mm
Progettato per la tecnologia della sicurezza funzionale con il principio delle 4 viti.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti M3x6 per il montaggio sull'encoder
Collegamento all'applicazione (non incluso nella consegna)
- 4 viti
| 8.0010.40B2.00FS |
Braccio di fissaggio, medio (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 ... 45,75 mm
Per applicazioni con gioco assiale e radiale con movimenti rotatori costanti.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40E0.0000 |
Statore antirotazione
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 mm
Per il montaggio laterale sulla flangia dell'encoder.
Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.40L0.0000 |
Braccio di fissaggio, corto (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 32,25 mm
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40M0.0000 |
Braccio antirotazione elastico
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Per applicazioni con basso gioco radiale e assiale e bassa dinamica.
Ambito di consegna
- Elemento a molla a filo
- 1 vite per il montaggio sull'encoder.
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40W0.0000 |
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 31,5 mm
Per il montaggio laterale sulla flangia dell'encoder. Per applicazioni con requisiti di alta precisione.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4D00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
Braccio di fissaggio, lungo (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 36,5 ... 85 mm
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.4R00.0000 |
