Limes LA50 / BA5

Sistemi di misurazione magnetica della lunghezza

Limes LA50 / BA5

  • Lunga lunghezza di misura
  • Semplicità di installazione
  • Elevata tolleranza di montaggio
  • Senza usura
  • Design compatto
  • Lunghezza di misura 20 m
  • Velocità 4 m/s
  • Risoluzione max. 10 µm
  • Lunghezza di misura 0,001
CANopen
SinCos
SSI, binario

Sistema di misura della lunghezza magnetica, assoluto - non è necessaria una corsa di riferimento.

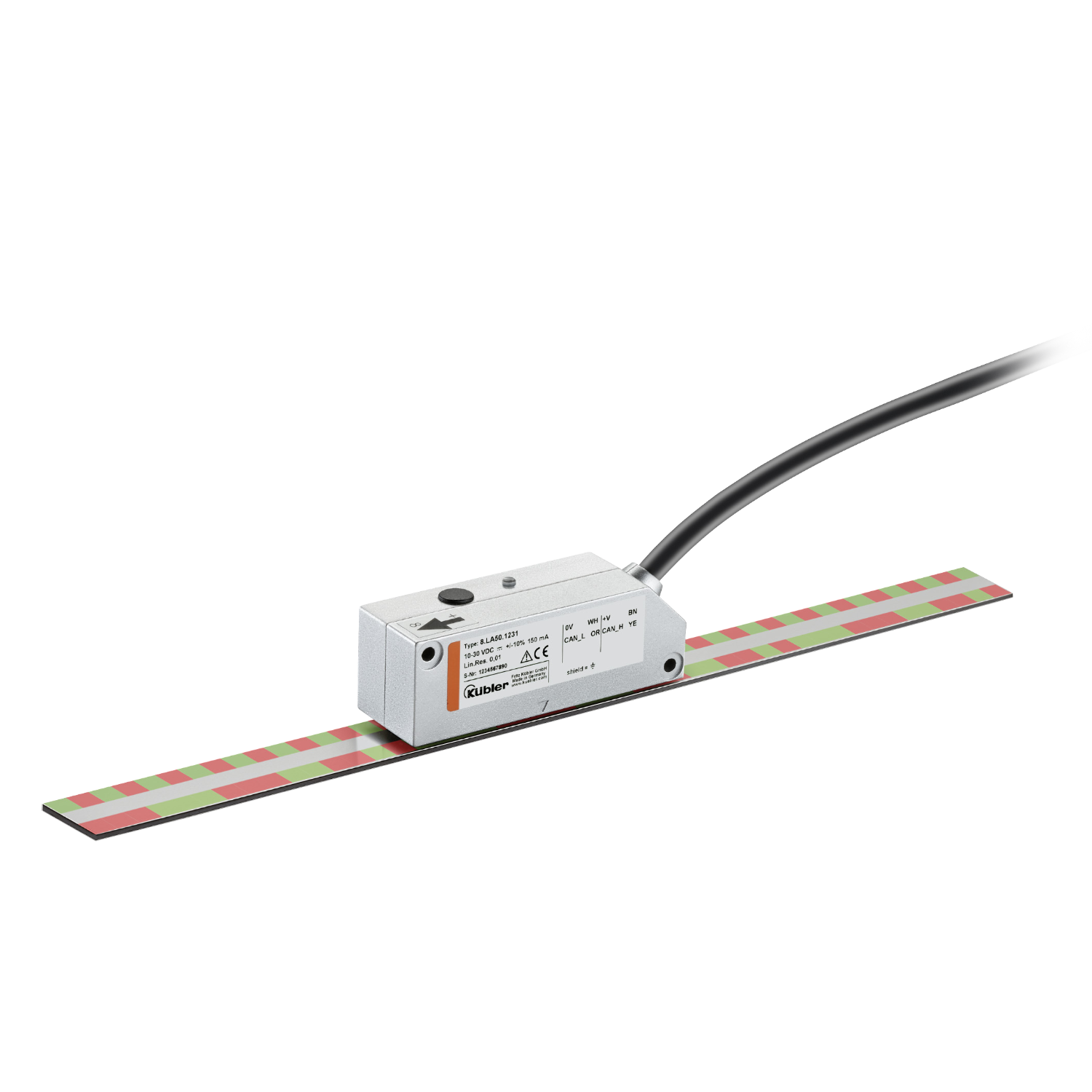

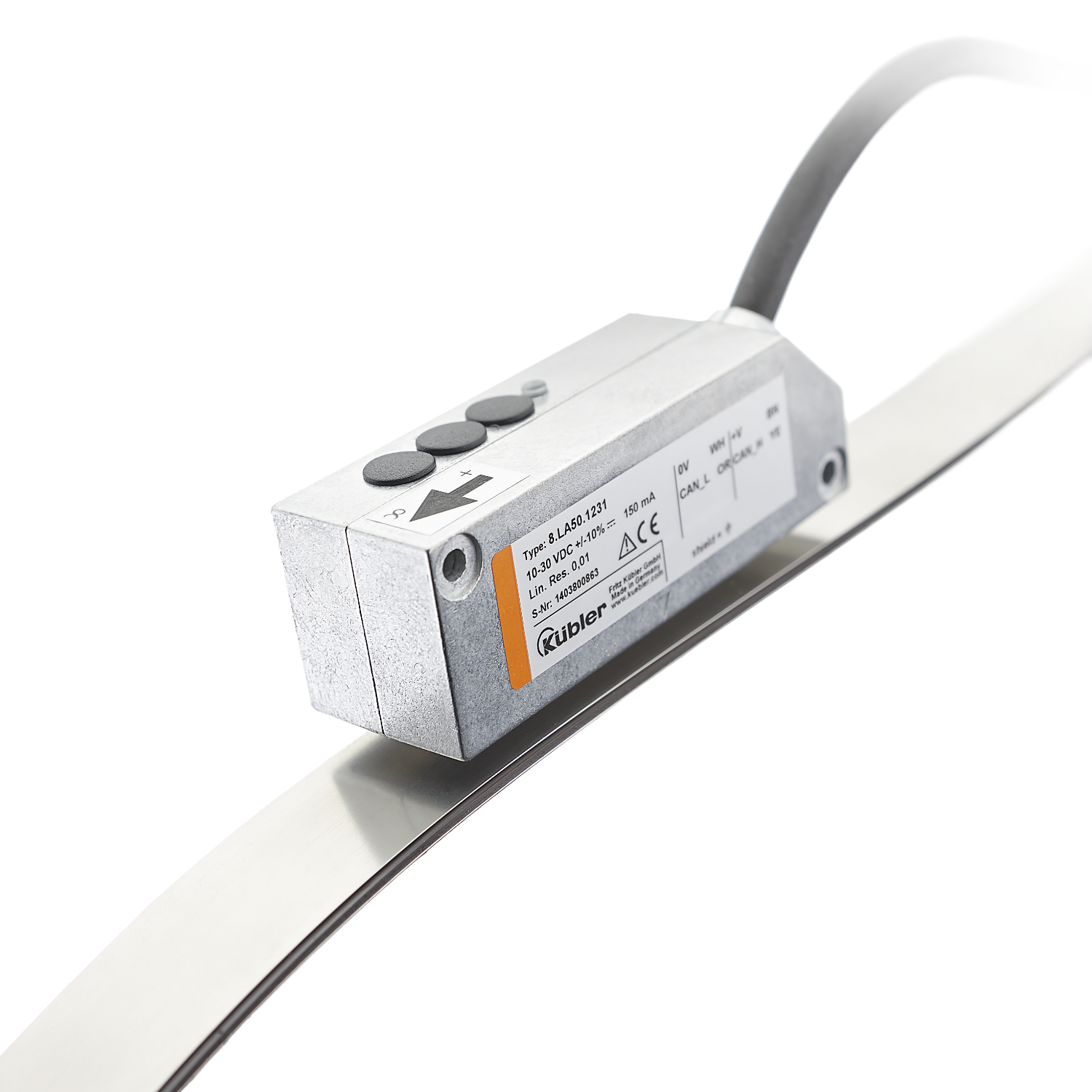

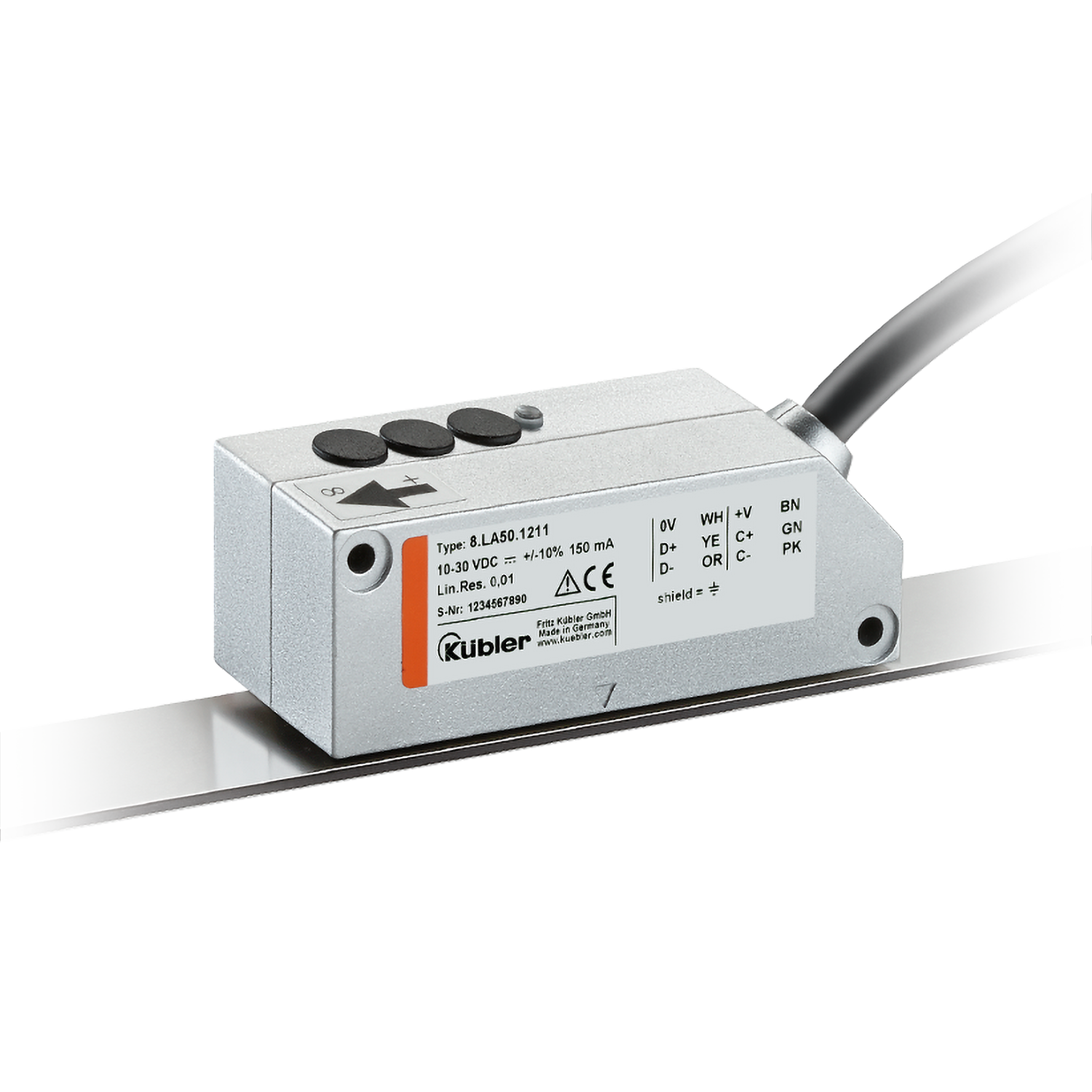

Il sistema di misurazione magnetica della lunghezza assoluto senza contatto Limes LA50 / BA5, composto dalla testina di rilevamento LA50 e dalla banda magnetica BA5, consente una risoluzione fino a 10 μm con una distanza massima di 1,5 mm tra sensore e banda.

Meccanicamente
Sistemi di misurazione Sistemi di misurazione magnetica della lunghezza
Lunghezza di misura 20 m
Velocità 4 m/s
Dimensione 70 mm x 30 mm x 16 mm
Tipi di collegamento M12 Connettori
Temperatura d'esercizio -20 °C ... +80 °C
Protezione IP40
Elettrico
Risoluzione max. 10 µm
Lunghezza di misura 0,001
Interfacce CANopen
SinCos
SSI, binario
Tensione d'alimentazione 10...30 V DC

Limes LA50 / BA5

Robusto e versatile
• Risoluzione 0,01 mm / Lunghezza di misura max. 20 m.
• Robusto alloggiamento in zinco pressofuso.
• I cambiamenti di posizione vengono rilevati anche in assenza di tensione
- non è necessaria una corsa di riferimento - non soggetto ad usura.
• Rilevamento automatico della distanza se la distanza
tra sensore e banda magnetica è troppo grande.
• Striscia di copertura per proteggere la banda magnetica.
• L'indirizzo, il baud rate, la terminazione del bus possono essere modificati tramite microinterruttore.
• Interfacce: SSI, CANopen.

Facile da installare
• Semplice montaggio adesivo della banda magnetica.
• Grande tolleranza di installazione.
• Richiede uno spazio di montaggio molto ridotto.
• Segnala tramite LED se il campo magnetico è troppo debole.
