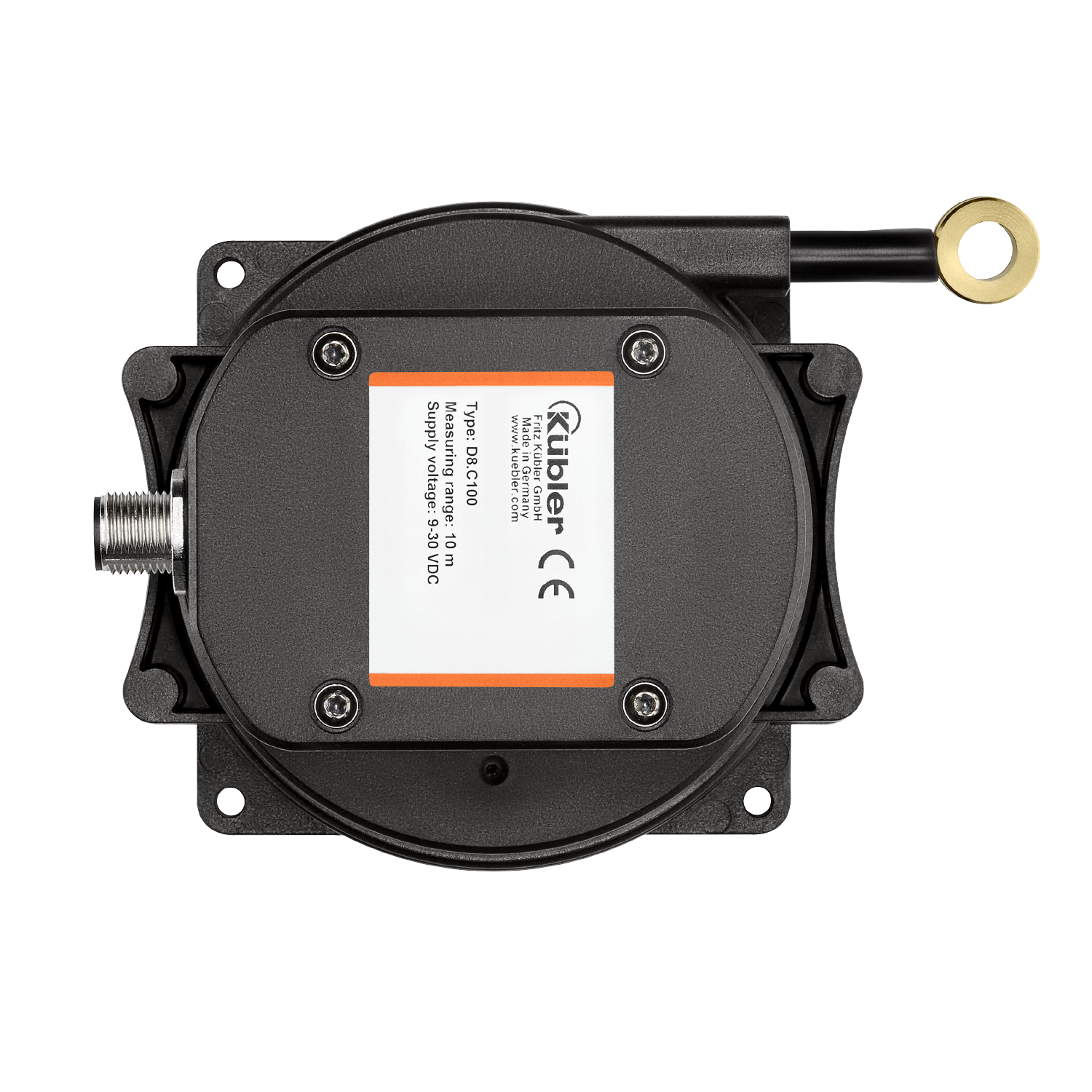

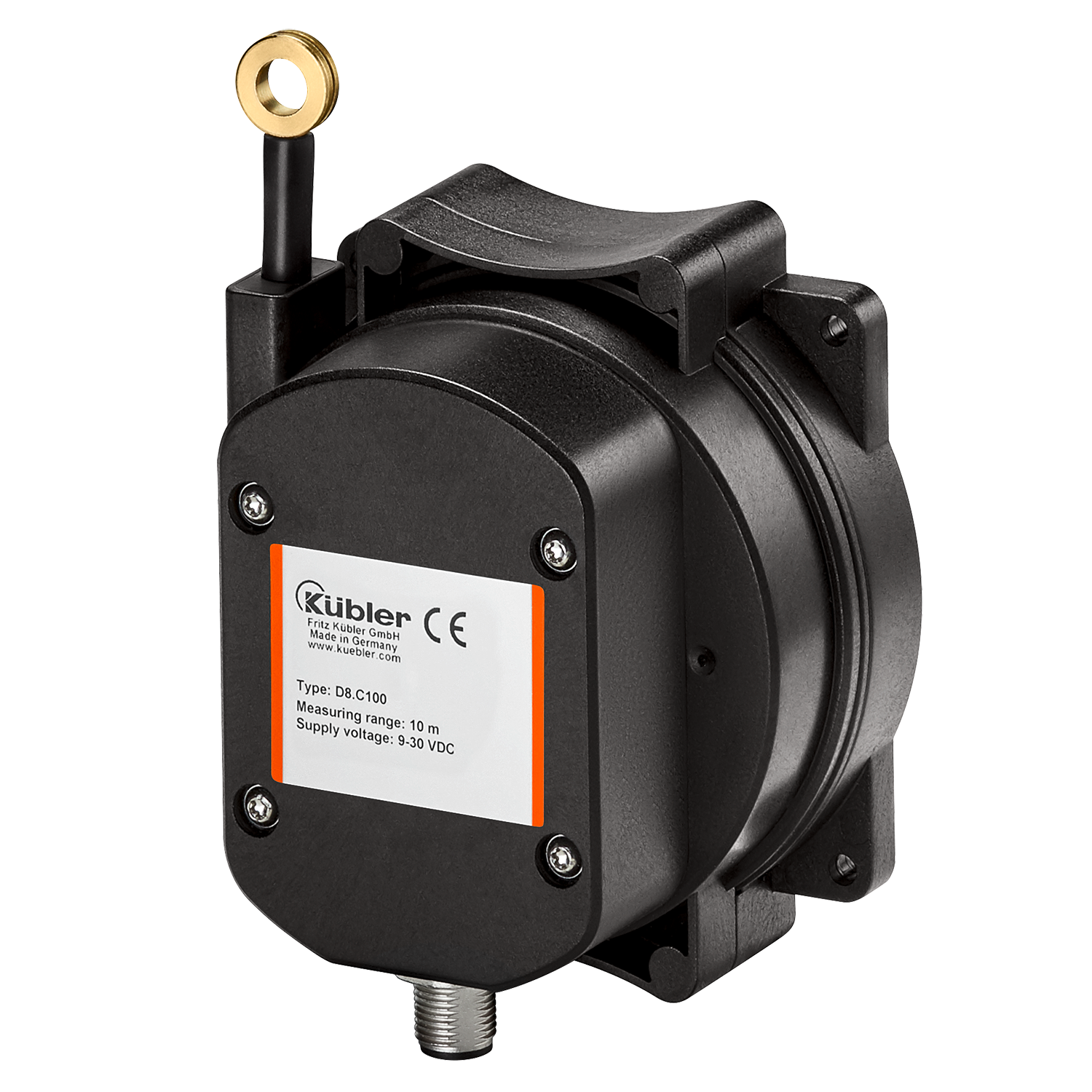

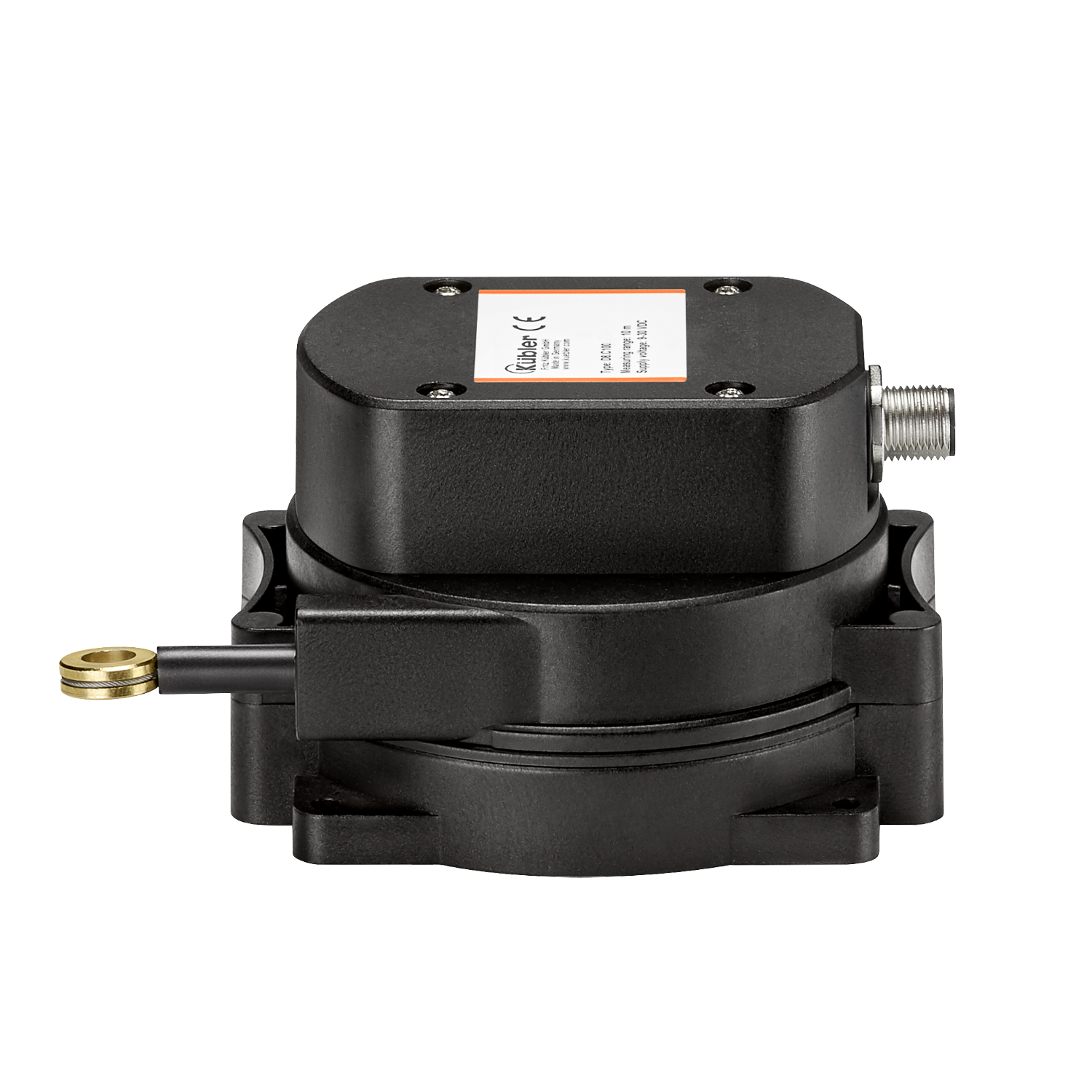

Encoder a filo
C100
|
|
Encoder a filo - economico e innovativo.
Il sistema a filo traente C100 è più di un sensore per determinare i dati di posizione relativi alla lunghezza. Le varianti con inclinometro integrato e interfacce ridondanti offrono possibilità di applicazione versatili.La scansione magnetica della posizione senza contatto, l'elevato grado di protezione IP67 e l'ampio intervallo di temperatura completano il prodotto.
| Meccanica | |
|---|---|
| Sistemi di misurazione | Encoder a filo |
| Lunghezza di misura |
1 m 2 m 3 m 4 m 5 m |
| Velocità |
1 m/s |
| Dimensione | 108 mm x 98 mm x 68,4 mm |
| Tipi di collegamento |
M12 Connettori fino a 2 m di cavo radiale |
| Temperatura d'esercizio | -40 °C ... +85 °C |
| Protezione |
IP67 |
| Peso | 500 g |
| Elettronica | |
|---|---|
| max. Linearità |
±0,5 % |
| Interfacce |
Analogico 0,5...4,5 V Analog 0...10 V Analogico 4...20 mA CANopen 1 x Relais 3 Schaltpunkte |
| Alimentazione |
9...30 V DC 12...30 V DC |
Caratteristiche
- Lunghezza di misura fino a 5 m.
- Inclinometro integrato.
- Sensori ridondanti.
- Diversi tipi di sensori (analogici, incrementali, CANopen, uscita relè, uscita interruttore).
- Linearità fino a ±0,1 % del campo di misura.
- Alto livello di protezione IP67 e ampio campo di temperatura da -40 °C ... +85 °C
- La lunghezza di misura adatta per ogni applicazione.
- Risparmio di costi, spazio e lavoro di installazione.
- Per una maggiore disponibilità dell'impianto.
- Semplice selezione e rapida installazione.
- Alta precisione a prezzi economici.
- Affidabilità e lunga durata per applicazioni all'aperto.
Accessori
Puleggia di rinvio
Grazie alle pulegge di rinvio è possibile deviare i movimenti lineari anche intorno agli ostacoli. Questo incrementa non solo la flessibilità, bensì permette di compensare anche le tolleranze di montaggio. Inoltre, le pulegge di rinvio possono fungere da raschiatori antisporco e rompighiaccio.Dati tecnici:
- Angolo di montaggio (alluminio anodizzato)
- Puleggia di rinvio (materia plastica POM)
- Cuscinetto a sfera (tipo 696-2R5)
- 2 x viti a testa svasata per il fissaggio laterale
- 2 x viti a brugola per il fissaggio a una superficie piana
| 8.0000.7000.0045 |
