Encoders Assoluti Monogiro

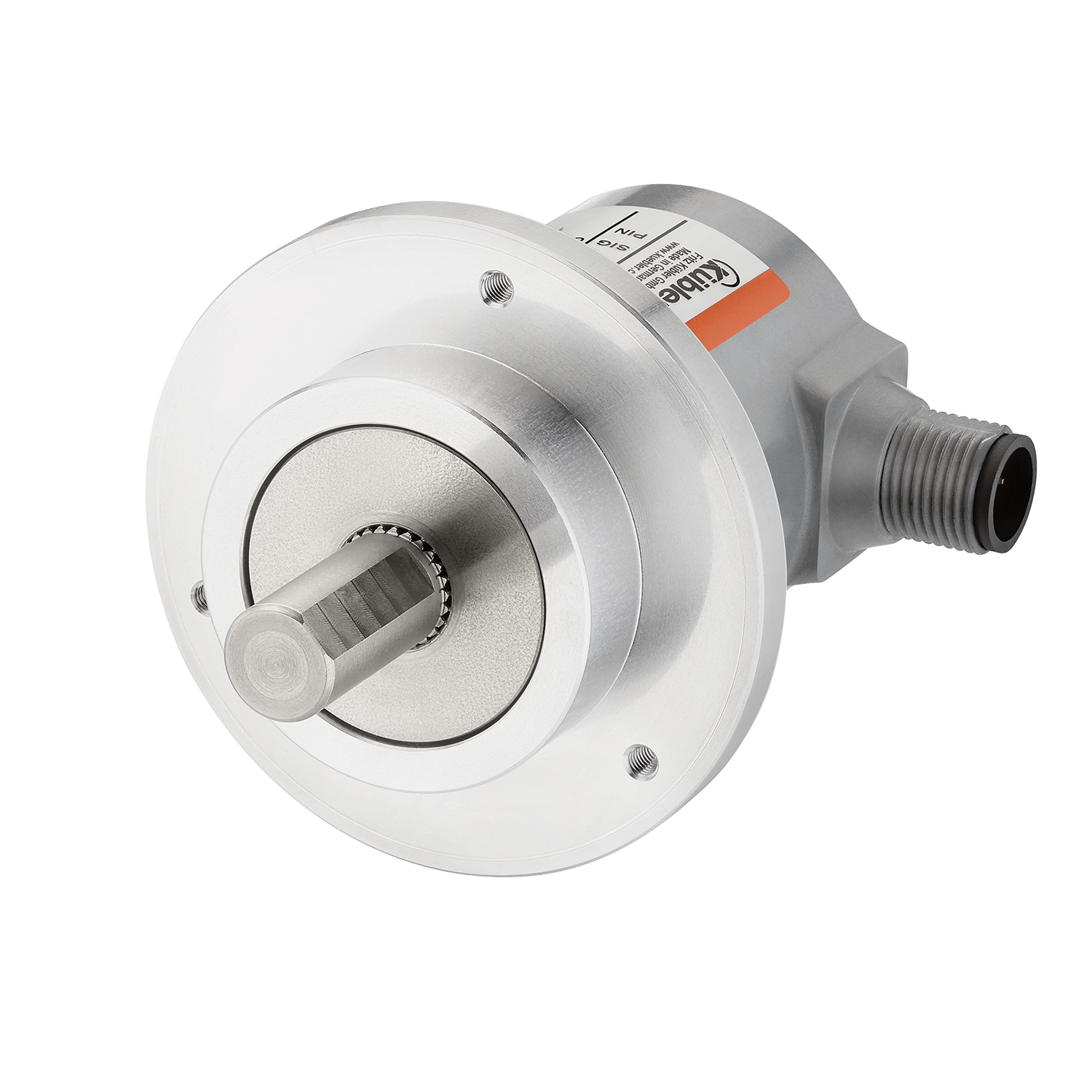

Sendix M5858A
|
|
Encoder rotativo con interfaccia IO-Link - apriporta per Industria 4.0 / IIoT.
L'Sendix M58 è un encoder magnetico monogiro in esecuzione compatta.
L'elevata robustezza e l'alta risoluzione rendono questo encoder il dispositivo ideale per l'impiego in applicazioni esigenti.
Per Connectivity si intende la capacità di comunicare e/o interconnettere informazioni aggiuntive. Questo può avvenire sotto forma di di interfacce aggiuntive come OPC-UA (ad esempio per una comunicazione edge aggiuntiva) o con la comunicazione Industrial Ethernet nonché con un'interfaccia digitale come BiSS o SCS open link.
Identification è la capacità di trasmettere informazioni tecniche per mezzo di una scheda tecnica/targhetta elettronica. Inoltre, è possibile trasmettere alla macchina ulteriori informazioni (ad esempio informazioni sull'asse di azionamento su cui è installato l'encoder). In sostanza, tutte le informazioni richieste nell'applicazione per l'Asset Management sono qui incluse.
Le funzioni di Diagnostics forniscono informazioni rilevanti sullo stato del prodotto (ad esempio messaggi di errore) o informazioni indirette sull'applicazione. Ad esempio, un sensore di temperatura integrato può segnalare il superamento del range di temperatura di esercizio ammesso. Oppure i sensori di vibrazione integrati possono fornire informazioni sulle condizioni del cuscinetto di una barra d'avviamento. In particolare i sistemi altamente integrati senza cuscinetti possono fornire informazioni affidabili. Le funzioni Log e Time Stamp negli encoder Industrial Ethernet consentono di creare istogrammi Lifetime.
Per Adaptability si intende la capacità di adattamento che si basa su due livelli:
- A livello operativo, i parametri/le impostazioni di un encoder possono essere modificati durante il funzionamento, ad esempio per ottimizzare i processi di setup o per eliminare gli errori di misurazione con l'elaborazione digitale del segnale.
- A livello di sistema è possibile effettuare in ogni momento aggiornamenti software
L'ambito funzionale per 'implementazione dei concept dell'Industria 4.0 può essere esteso successivamente per garantire la capacità futura del sistema. Pertanto tutti i bus di campo ed encoder Industrial Ethernet di Kübler sono dotati di serie di una funzione Firmware Update.
| Meccanica | |
|---|---|
| Dimensione | Ø 58 mm |
| Tipo di albero |
6 mm albero sporgente, con la superficie 10 mm albero sporgente, con la superficie |
| tipo di flangia |
Flangia syncro / Flangia servo Flangia di bloccaggio Ø 58.00 mm |
| Temperatura d'esercizio | -40 °C ... +85 °C |
| Protezione |
IP65 |
| Tipi di collegamento |
M12 Connettori M12 |
| Velocità di rotazione massima |
4.000 min-1 |
| Peso | 280 g |
| Elettronica | |
|---|---|
| lettura | magnetico |
| Risoluzione max. |
14 Bit Monogiro |
| Alimentazione |
18...30 V DC |
| Interfacce |
IO-Link |
- Struttura cuscinetto robusta in design Safety-Lock™ per la resistenza a vibrazioni e a errori di installazione.
- Numero di componenti ridotto per assicurare l'insensibilità magnetica.
- Protezione IP67 e ampio campo di temperatura -40°C ... +85°C.
- Senza ingranaggi e senza batteria, grazie alla tecnologia Energy Harvesting Technology.
- Funzionamento possibile con qualsiasi master IO-Link.
- Comunicazione punto a punto nelle reti di automazione.
- Possibile l'impiego di cavi non schermati a basso costo.
- Salvataggio automatico dei parametri del dispositivo.
| Dichiarazione di conformità | ||
|---|---|---|
|
Sendix M3658A / M3658AR / M3678A / M5858A IO-Link CE Multilingue: Tedesco, InglesePDF ∼ 70,3 KB | 11.2021 |
|
|
|
Sendix M36 / M58 IO-Link Multilingue: Tedesco, Inglese, FrancesePDF ∼ 46,1 KB | 11.2021 |
|
|
|
China RoHS - Sendix M58xx IO-Link PDF ∼ 283,2 KB | 02.2021 |
EN |
| Product video | ||
|---|---|---|
|
CMSVT38 e PACTware - Panoramica del prodotto MP4 ∼ 28,6 MB | 11.2024 |
EN |
| YouTube Video | ||
|---|---|---|
|
Come integrare i dispositivi di campo IO-Link su PROFINET nel portale TIA |
Website |
Accessori
Accoppiamento a soffietto, Ø 15 mm
Gli accoppiamenti a soffietto sono utilizzati per il collegamento, ottimizzato in termini di costi, del motore e dell'encoder. Inoltre, si ottiene una correzione degli errori angolari tra l'azionamento e l'encoder. Compensazione di grandi errori assiali.Accoppiamento a soffietto (acciaio inossidabile).
| 8.0000.1102.XXXX |
IO-Link Master
Per la parametrizzazione delle impostazioni del dispositivo tramite comunicazione FDT/IODD. Interfaccia USB per una facile connessione al PC e per l'alimentazione.| IOL1A.1K1341.ZZ1UU1 |
Connessione semplice per qualsiasi protocollo Ethernet.
Diverse varianti per i protocolli EtherNet/IP, EtherCAT e PROFINET con 4 porte di Classe A.I dispositivi di campo esistenti che inviano segnali di commutazione classici possono essere utilizzati anche in modalità SIO tramite le porte di classe A.
| IOL4A.124341.1222XX |
Connessione semplice per qualsiasi protocollo Ethernet.
Diverse varianti per i protocolli EtherNet/IP, EtherCAT e PROFINET con 4 porte di Classe A e 4 di Classe B.I dispositivi di campo esistenti che inviano segnali di commutazione classici possono essere utilizzati anche in modalità SIO tramite le porte di classe A.
| IOL4A4B.1L8341.1L21XX |
