Encoders Incrementale
3720
|
|
Il prodotto è fuori produzione
Per questo prodotto è disponibile un prodotto nuovo / comparabile.
Alloggiamento in plastica rinforzato in fibra di carbonio - soluzione per sensori economica.

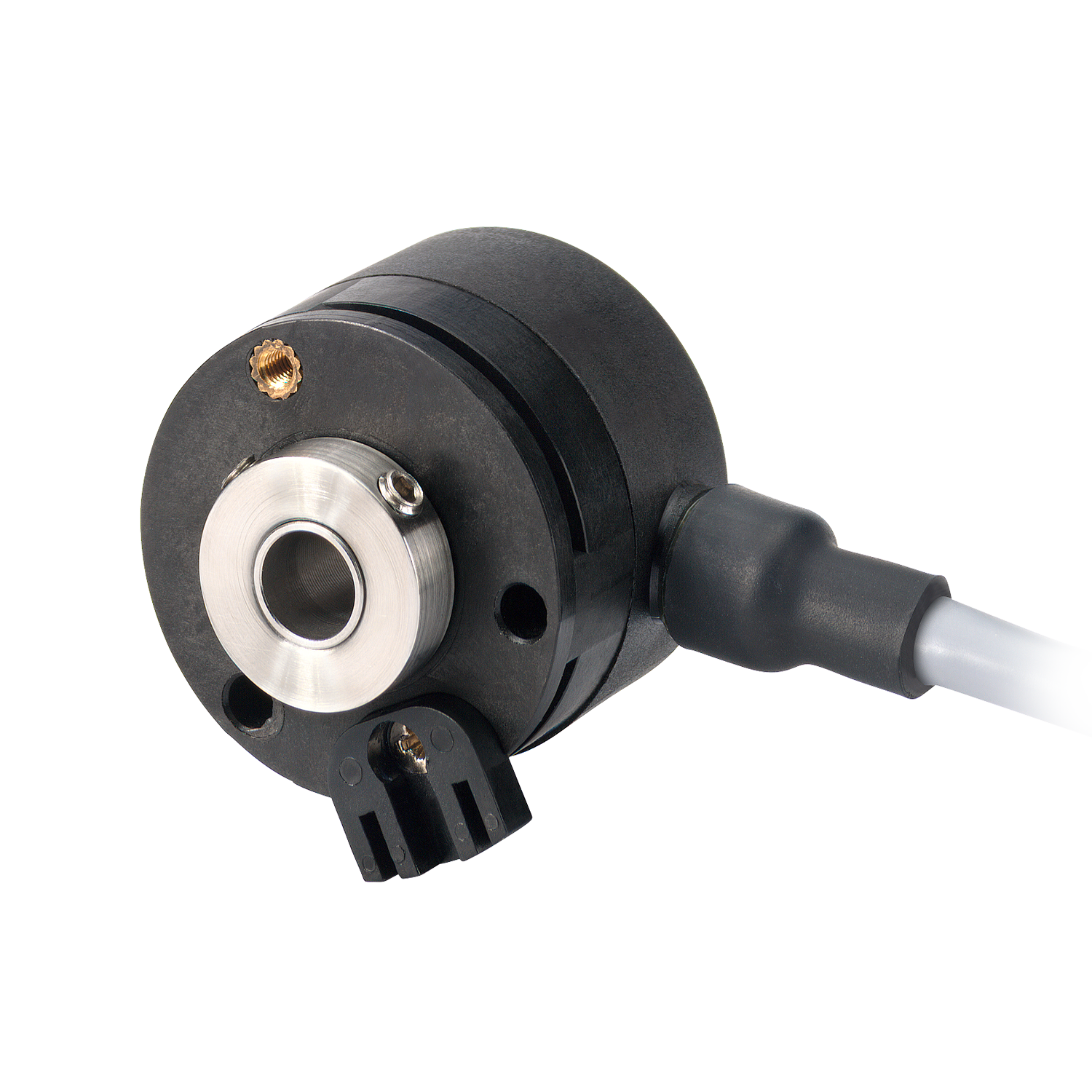

Gli encoder incrementali compatti 3700 / 3720 con sensore ottico sono disponibili con una risoluzione fino a 1024 impulsi per giro. L'alloggiamento in plastica rinforzata in fibra di carbonio di questi encoder incrementali è tuttavia estremamente robusto e resistente. Sono idonei anche all'utilizzo all'esterno grazie all'elevata classe di protezione IP.
| Meccanica | |
|---|---|
| Dimensione | Ø 37 mm |
| Tipo di albero |
4 mm albero cavo, passante 5 mm albero cavo, passante 6 mm albero cavo, passante 8 mm albero cavo, passante 1/4 " albero cavo, passante |
| tipo di flangia |
Ø 36.80 mm Ø 37.00 mm Ø 46.00 mm |
| Temperatura d'esercizio | -20 °C ... +70 °C |
| Protezione |
IP65 IP67 |
| Tipi di collegamento |
Cavo radiale |
| Velocità di rotazione massima |
6.000 min-1 |
| Peso | 100 g |
| Elettronica | |
|---|---|
| lettura | ottico |
| Risoluzione max. |
1.024 ppr Incrementale |
| Alimentazione |
5 V DC 5...30 V DC 10...30 V DC |
| Interfacce |
Gegentakt TTL / RS422 |
| Opzioni | |
|---|---|
| su richiesta |
|
- Uscita cavo Tube Tech® con scarico della trazione estremamente elevato.
- Idoneo anche all'utilizzo all'esterno grazie all'elevata classe di protezione IP.
- Albero cavo passante fino a 8 mm.
- Dimensioni di soli 37 mm.
- Fino a 1024 impulsi per rivoluzione.
Accessori
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 36 ... 37 mm
Raggio di montaggio 23 mm
Per il montaggio frontale sulla flangia dell'encoder. Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 2 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4C00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
