LWL
LWL

Fibra ottica

LWL

  • Portata 2000 m
  • Cablaggio salvaspazio
  • Semplice messa in servizio
  • LED per il monitoraggio
  • Opzioni di collegamento flessibili
HTL
TTL / RS422

Cavi in fibra ottica - trasmissione affidabile del segnale in condizioni ambientali difficili.

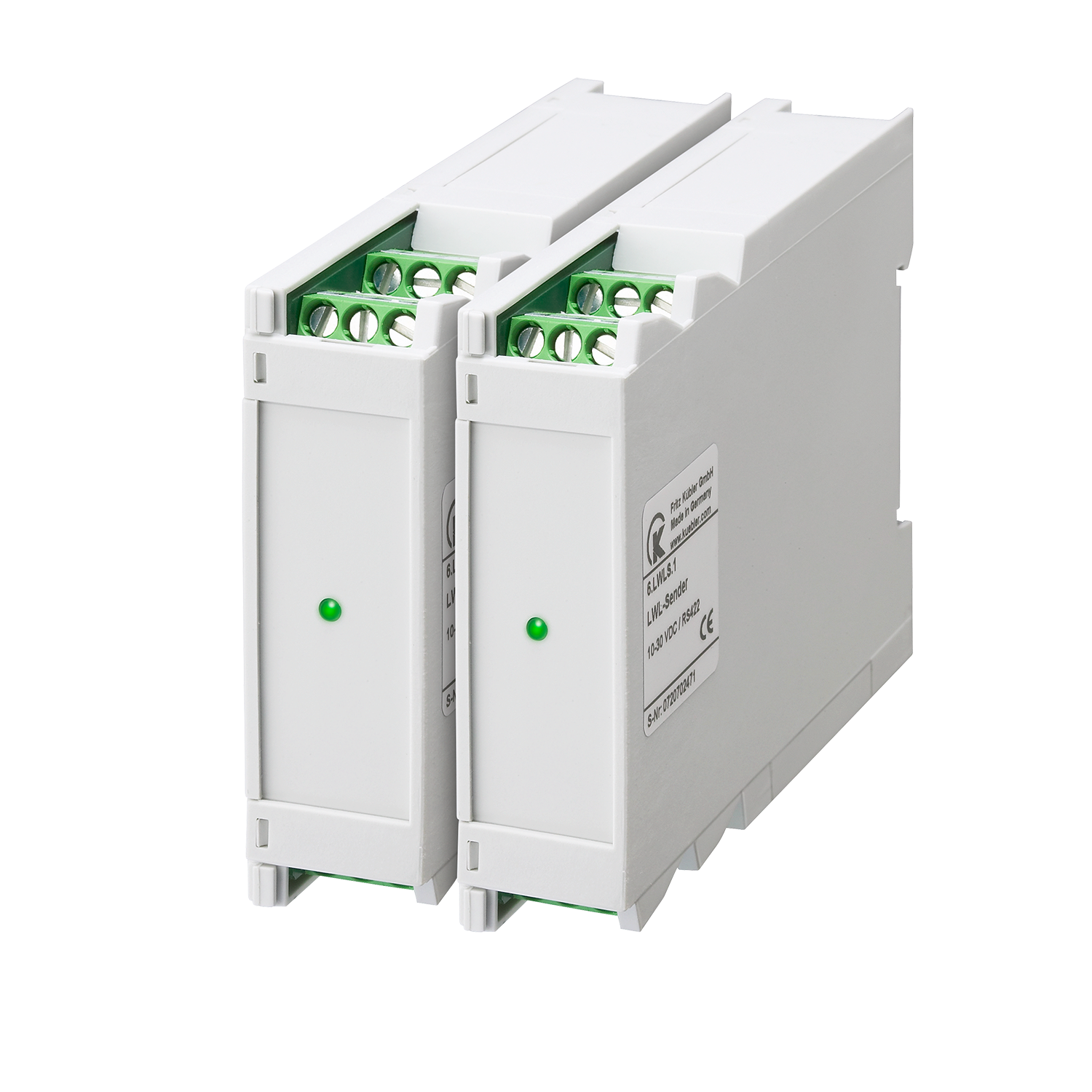

Il sistema è composto da un emittente di fibra ottica e da un ricevitore di fibra ottica. L’emittente converte i segnali elettrici di un comune encoder incrementale in un segnale a fibra ottica. Il modulo ricevente riconverte il segnale ottico in segnali elettrici. È possibile trasmettere in modo sicuro fino a 4 canali con inversione.

Meccanica
Portata 2000 m
Dimensione 22 mm x 75 mm x 110 mm
Temperatura d'esercizio -10 °C ... 60 °C
Protezione IP20
IP40
Elettronica
Interfacce HTL
TTL / RS422
Ingressi di codifica A, A|, B, B|, C, C|, D, D|
A, A|, B, B|, C, C|, D, D|
Uscite di codifica A, A|, B, B|, C, C|, D, D|
A, A|, B, B|, C, C|, D, D|
Frequenza d'entrata 400000 Hz
Frequenza di uscita 400000 Hz
Alimentazione 5 V DC
10...30 V DC
Velocità di trasmissione 120 Mbit/s
Innovativo
  • Trasmissione del segnale tramite una sola fibra ottica
  • Trasmissione sicura del segnale fino a 1000 m
  • Frequenza d'entrata fino a 400 kHz
  • Soglia di ingresso 10 to 30 V o RS422
  • Trasmissione del segnale di più sensori possibile attraverso 8 canali di segnale indipendenti
  • Segnali di ingresso complementari
  • Resistente a campi elettromagnetici estremamente intensi
Compatto
  • Possibilità di installazione in uno spazio di montaggio limitato
  • Profondità di montaggio ridotta
  • Allacciamenti collegabili HD-Sub D15 o collegamento tramite morsetti
Scheda tecnica

Fibra ottica LWL

PDF ∼ 708,9 KB | 10.2024
DE
EN
FR
Manuale d'istruzioni

LWL - Incrementale

Multilingue: Tedesco, Inglese
PDF ∼ 445,4 KB | 07.2018

Dichiarazione di conformità

Modulo trasmettitore a fibra ottica, modulo ricevitore a fibra ottica CE

Multilingue: Tedesco, Inglese, Francese
PDF ∼ 19,1 KB | 10.2014

CAD meccanico / STEP

LWLX.XX

ZIP ∼ 468,6 KB | 05.2019

Accessori

Cavi e connettori

 Connettore con cavo , Set di cavi in fibra ottica

Connettore con cavo , Set di cavi in fibra ottica

Cablaggio preconfezionati

HTL
TTL / RS422
SSI
Spina 1-poli

Spina 1-poli
05.00.60I1.I7I7.XXXM

Scheda tecnica

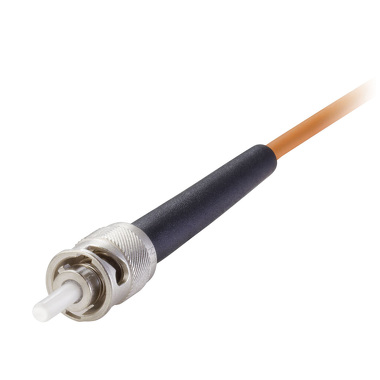

Cavo patch simplex, con connettore ST simplex (BFOC/2,5)
DE EN FR
