RAD78P
|
|
Misura della distanza e posizionamento. Misura precisa / prestazioni elevate.

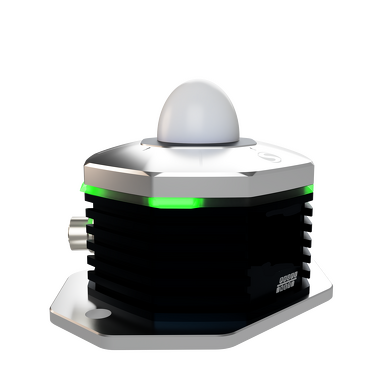

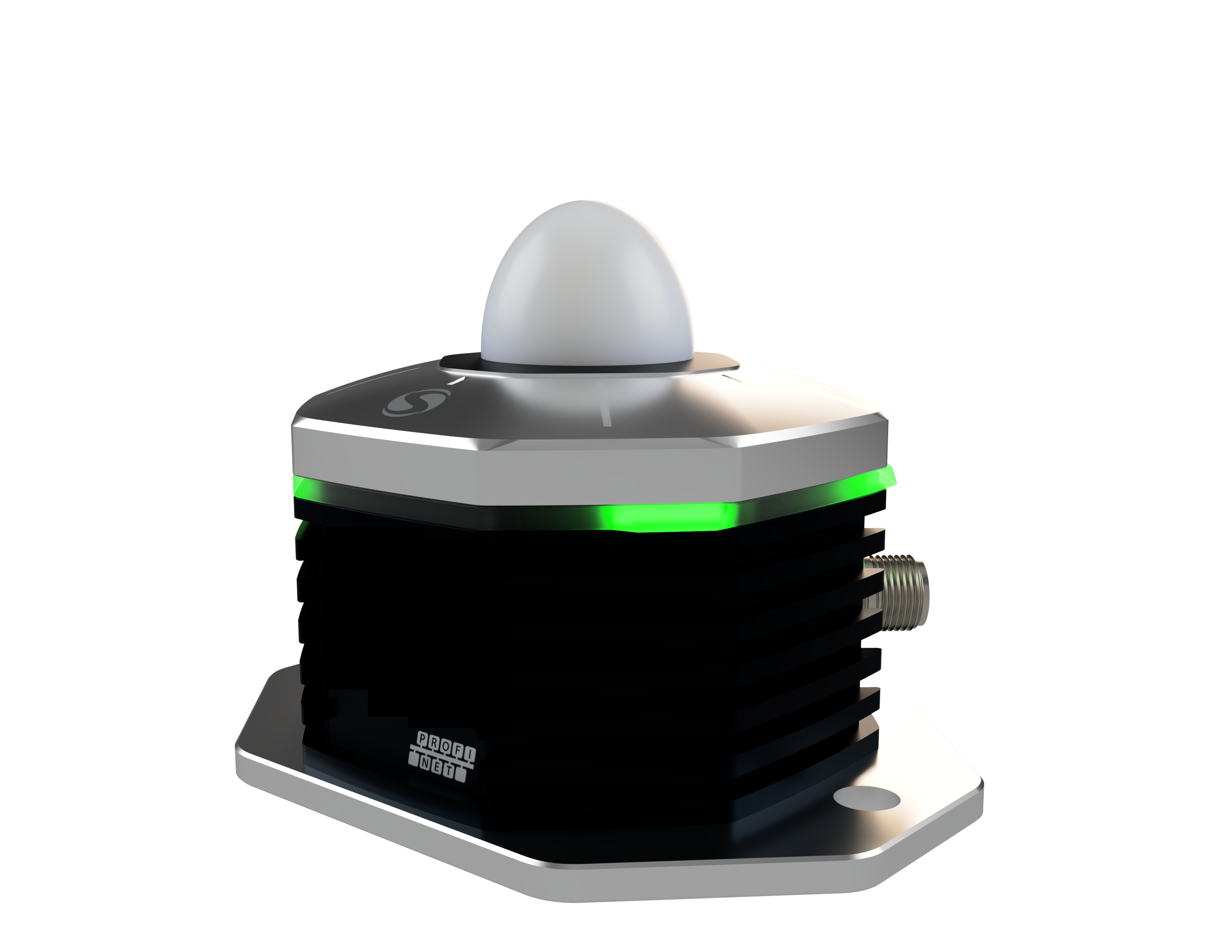

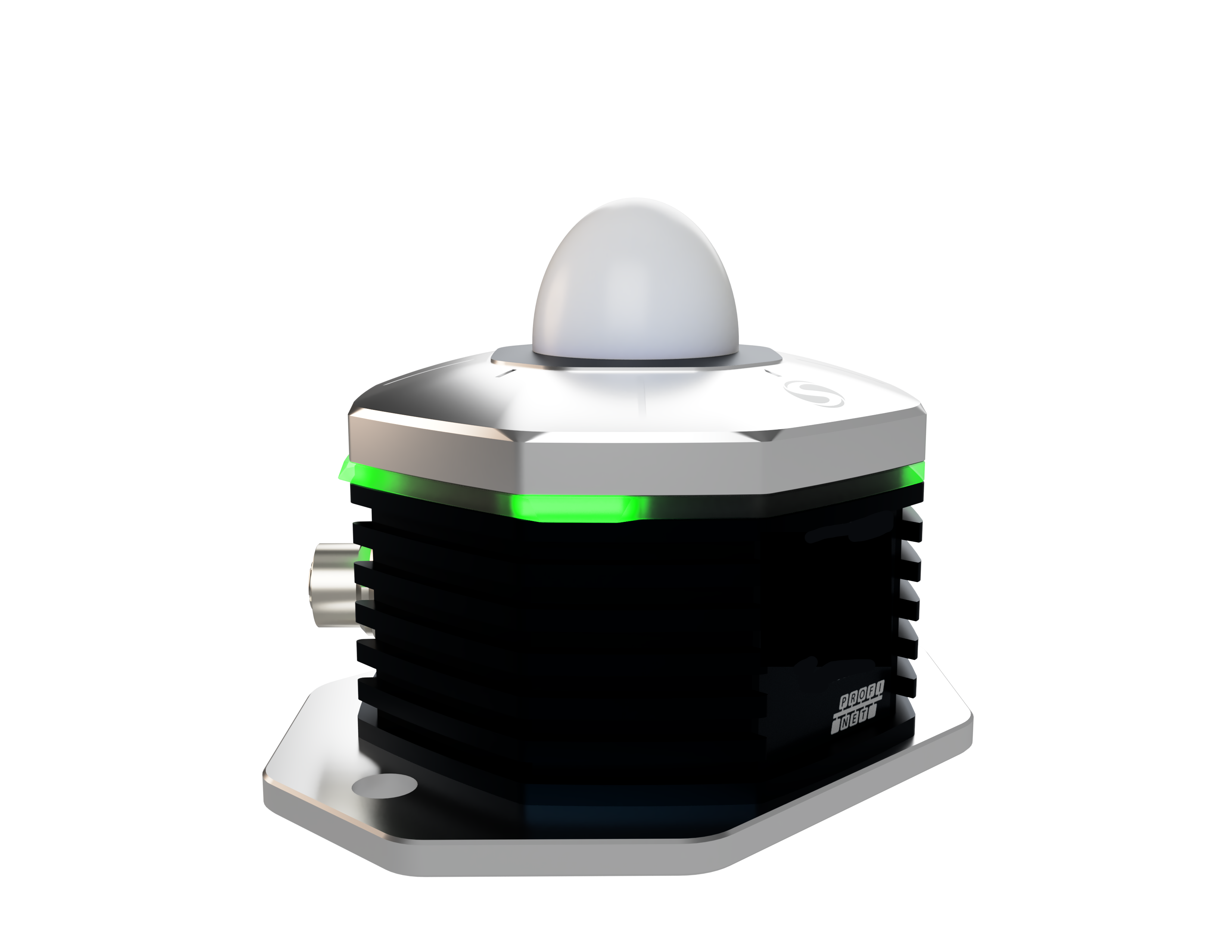

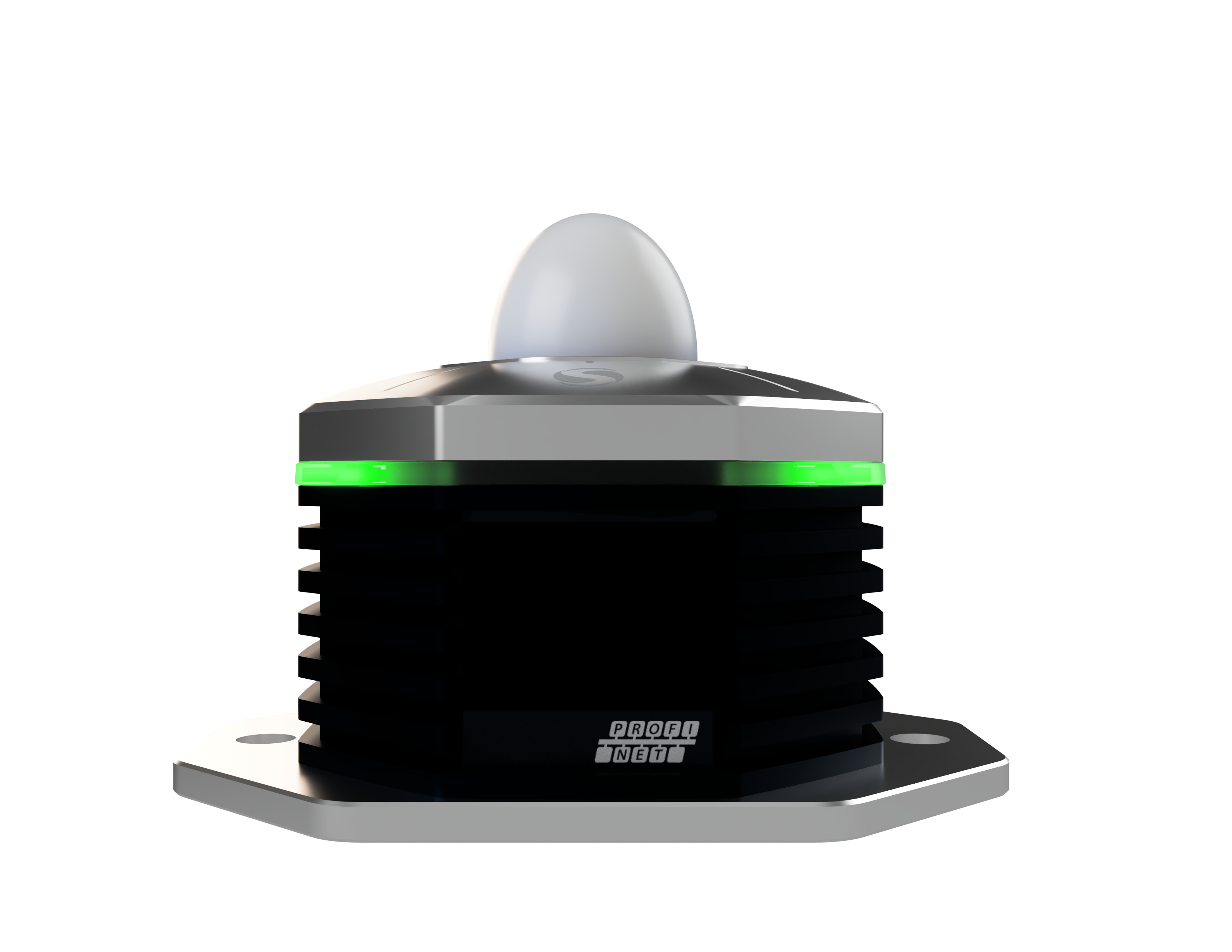

Il sensore radar RAD78P con interfaccia PROFINET e server web integrato è perfettamente adatto per misurazioni ultra precise della variazione di distanza nell'intervallo μm.Dal monitoraggio delle strutture dei ponti alle misurazioni della concentricità o delle caratteristiche superficiali, è possibile realizzare concetti completamente nuovi, soprattutto nel campo del monitoraggio delle condizioni. Un angolo di apertura estremamente stretto di soli ±1,5° (3°) offre la massima messa a fuoco fino a un campo di misura di 40 m. Con una frequenza di misurazione di 500 Hz, è possibile misurare in modo non solo preciso, ma anche rapido con una linearità fino a ±1 μm.
| Meccanica | |
|---|---|
| Tipi di collegamento |

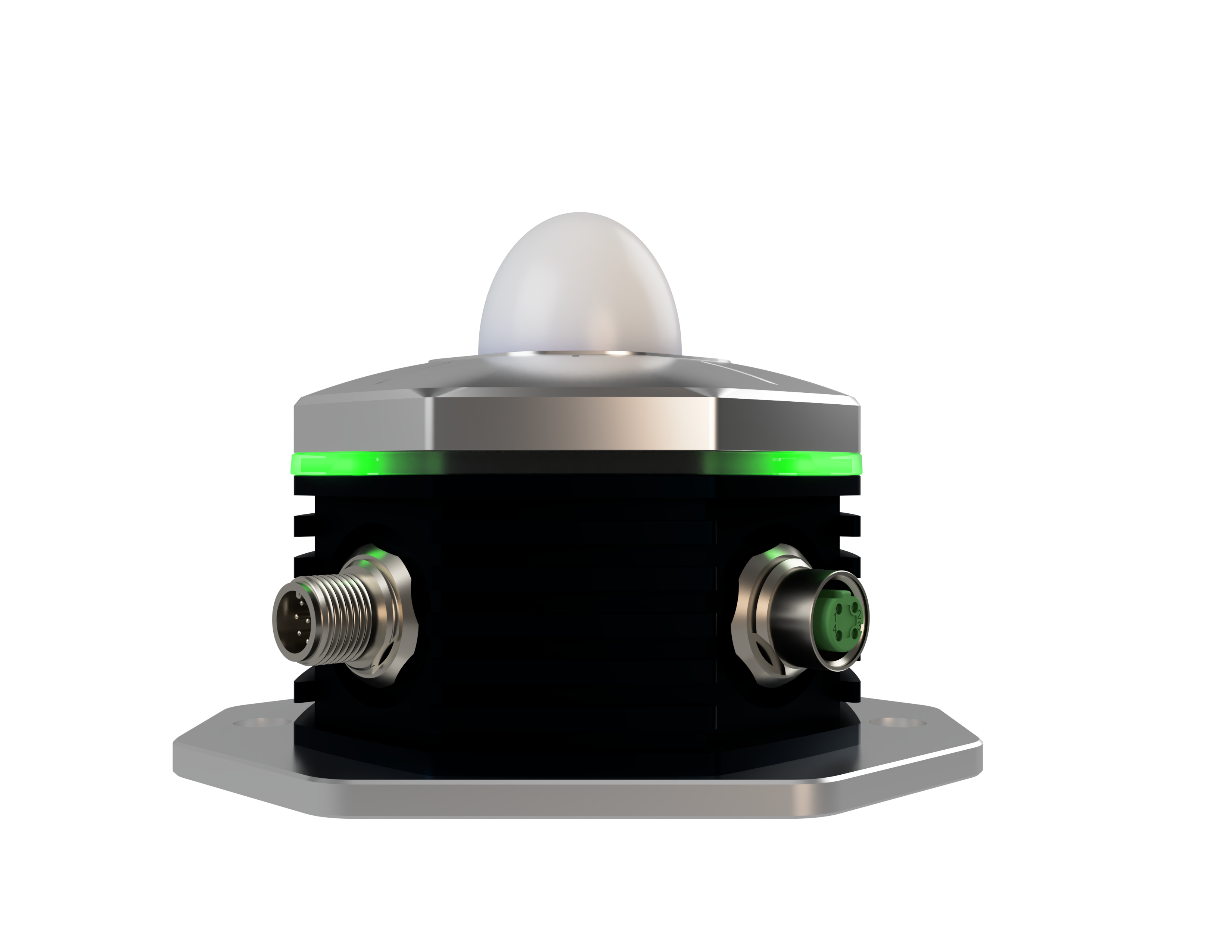

M12 Connettori |
| Temperatura d'esercizio | -40 °C ... +70 °C |
| Protezione |
IP67 |
| Peso | 740 g |
| Elettronica | |
|---|---|
| Lunghezza di misura |
±0,1 mm / ±0,5 mm |
| max. Linearità |
±0,7 mm / ±2,0 mm |
| Interfacce |
Analogico 4...20 mA PROFINET IO |
| Alimentazione |
24 V DC |
Versatile
- Misurazione di variazioni di posizione/distanza nell'intervallo μm
- Rilevamento preciso di dati di rotazione, strutture superficiali e molto altro
- Monitoraggio delle condizioni: monitoraggio delle condizioni di ponti, infrastrutture critiche e strutture edili
- Frequenza di misurazione in tempo reale fino a 500 Hz
- Linearità fino a ±1 μm
- Angolo di apertura estremamente stretto di ±1,5° (3°)
- Campi di misura da 0,1 a 6 m o da 0,3 a 40 m con area cieca estremamente ridotta all'inizio del campo di misura
- Tecnologia radar all'avanguardia in un robusto alloggiamento metallico
- Alloggiamento protettivo raffreddato ad aria per calore radiante estremo
- Misurazione affidabile anche nelle condizioni ambientali più avverse come calore rovente, polvere, nebbia, fumo, pioggia, vento e condizioni di luce sfavorevoli
- Ottima integrazione grazie al design compatto
- Accessori adatti per un facile collegamento e allineamento all'applicazione
- Feedback visivo sull'allineamento del sensore rispetto all'oggetto da misurare o visualizzazione dell'intensità del segnale tramite LED
- Pronto per l'Industria 4.0
- Server web integrato
- Interfaccia aggiuntiva 4 ... 20 mA e tre uscite digitali PNP/NPN
- Interfaccia grafica utente per la massima facilità d'uso
- Software di configurazione basato su browser
- Visualizzazione della curva di eco (vedere ciò che vede il sensore)
- Numerose possibilità di impostazione e funzioni per l'adattamento ideale e l'aumento delle prestazioni nell'applicazione
