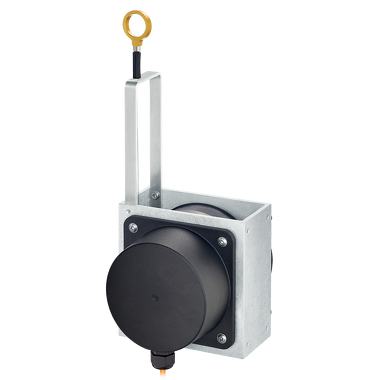

Encoder a filo

D120

  • Spesso cavo di misurazione V4A fino a 1,5 mm
  • Elevata protezione fino a IP69k
  • Diversi tipi di alloggiamento
  • Sensori ridondanti
  • Lunghezza di misura 10 m
  • Velocità 3 m/s
  • max. Linearità ±0,1 %
Analogico 0...10 V
CANopen

Encoder a filo trafilato - adatto agli ambienti più difficili.

Con la loro costruzione estremamente robusta, il loro alto grado di protezione IP69k e il loro ampio campo di temperatura fino a -40 °C ... +85 °C gli encoder a filo D120 sono stati sviluppati appositamente per applicazioni all'aperto.
La loro flessibilità e adattabilità si riflette nella vasta gamma di tipi di alloggiamento e di fili, il lungo campo di misura e le varie interfacce. La possibilità di ridondanza deve essere particolarmente sottolineata.

Meccanica
Sistemi di misurazione Encoder a filo
Lunghezza di misura 3 m
4 m
5 m
6 m
7 m
8 m
9 m
10 m
Velocità 3 m/s
Dimensione 120 mm x 120 mm x 133 mm
Tipi di collegamento Cavo radiale
M12
Temperatura d'esercizio -40 °C ... +85 °C
Protezione IP67
IP69k
Peso 1,60 kg
Elettronica
max. Linearità ±0,1 %
Interfacce Analog 0...10 V
Analogico 4...20 mA
CANopen
Uscita potenziometro
Alimentazione 8...30 V DC
12...30 V DC
Robusto
  • Livello di protezione fino a IP69k e ampia gamma di temperature fino a -40 °C ... +85 °C.
  • La custodia in alluminio anodizzato al titanio e i fili in acciaio inossidabile permettono di utilizzare la meccanica anche in condizioni difficili.
  • Diametro del filo (acciaio inox, V4A) fino a ø 1,5 mm - ideale per applicazioni all'aperto.
Versatile
  • Lunghezza di misura fino a 10 m.
  • Uscite ridondanti (mA, V, R, CANopen).
  • Il giusto filo di misura e il giusto fissaggio per ogni applicazione.
  • Linearità fino a ±0,1 % del campo di misura.
  • Varie costruzioni: custodia aperta, chiusa o custodia con coperchio in lamiera forata.
Scheda tecnica

D120

PDF ∼ 934,9 KB | 05.2024
DE
EN
FR
Istruzioni di installazione

Consigli di sicurezza per gli Encoder a fune

Multilingue: Tedesco, Inglese, Francese, Italiano
PDF ∼ 160,6 KB | 05.2017

Manuale

C60 / D120

PDF ∼ 389,3 KB | 05.2018
DE
EN
FR

D120

PDF ∼ 382,3 KB | 08.2017
DE
EN
FR
Parametri di sicurezza

D120 MTTFd

Multilingue: Tedesco, Inglese
PDF ∼ 186,3 KB | 06.2019

Dichiarazione di conformità

C60 / D120 CE / Dichiarazione di conformità

Multilingue: Tedesco, Inglese, Francese
PDF ∼ 347,9 KB | 07.2018

File del dispositivo

C60 / D120

ZIP ∼ 2,6 KB | 04.2019

CAD meccanico / STEP

D120

ZIP ∼ 11,5 MB | 03.2018

Brochure

Automazione mobile

PDF ∼ 6,8 MB | 05.2024
DE
EN
FR
prospetto

Panoramica del portafoglio encoder a filo

Multilingue: Tedesco, Inglese
PDF ∼ 221,1 KB | 11.2019

Accessori

Puleggia di rinvio

Puleggia di rinvio

Grazie alle pulegge di rinvio è possibile deviare i movimenti lineari anche intorno agli ostacoli. Questo incrementa non solo la flessibilità, bensì permette di compensare anche le tolleranze di montaggio. Inoltre, le pulegge di rinvio possono fungere da raschiatori antisporco e rompighiaccio.

Dati tecnici:
  • Angolo di montaggio (alluminio anodizzato)
  • Puleggia di rinvio (materia plastica POM)
  • Cuscinetto a sfera (tipo 696-2R5)
Dotazione:
  • 2 x viti a testa svasata per il fissaggio laterale
  • 2 x viti a brugola per il fissaggio a una superficie piana
8.0000.7000.0045
CAD meccanico / STEP
8.0000.7000.0045

Cavi e connettori

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

Analog ±10 V
HTL
TTL / RS422
SinCos
Open Collector
SSI
BiSS
Presa 8-poli PVC Ø 6,7 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6041.8211.XXXM

Scheda tecnica
Cavo M12, PVC, presa, 8 poli, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Scheda tecnica
Cavo M12, PVC, presa, 5 pin, codifica A, estremità aperta
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli
05.B8141-0

Scheda tecnica
Presa M12, 4 pin, codifica A
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli
05.B8241-0

Scheda tecnica
Presa M12, angolare, 4 pin, codifica A
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Analog ±10 V
HTL
TTL / RS422
SinCos
Open Collector
SSI
BiSS
Presa 8-poli
05.CMB 8181-0

Scheda tecnica
Presa M12, 8 pin, codifica A
DE EN FR
