Sistemi rilevamento posizione cabina nel vano corsa

PSU02

  • SIL3, EN 81-20/21/50
  • Elimina i componenti esistenti
  • Riduce i costi complessivi
  • Integrazione semplice
  • Valutazione sicura
CANopen-Lift

Sistema di rilevamento della posizione della cabina nel vano corsa - implementazione delle funzioni di sicurezza e di sollevamento.

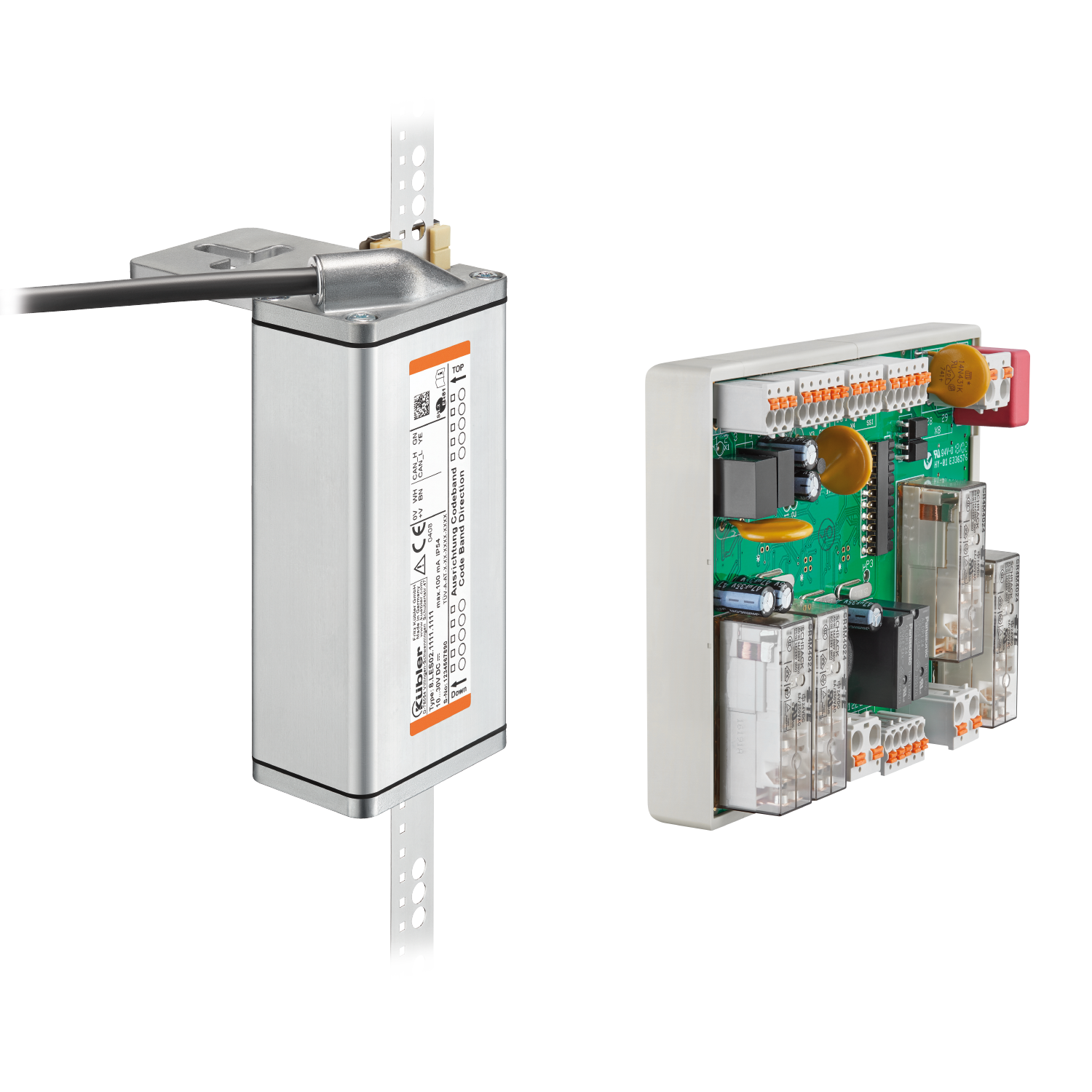

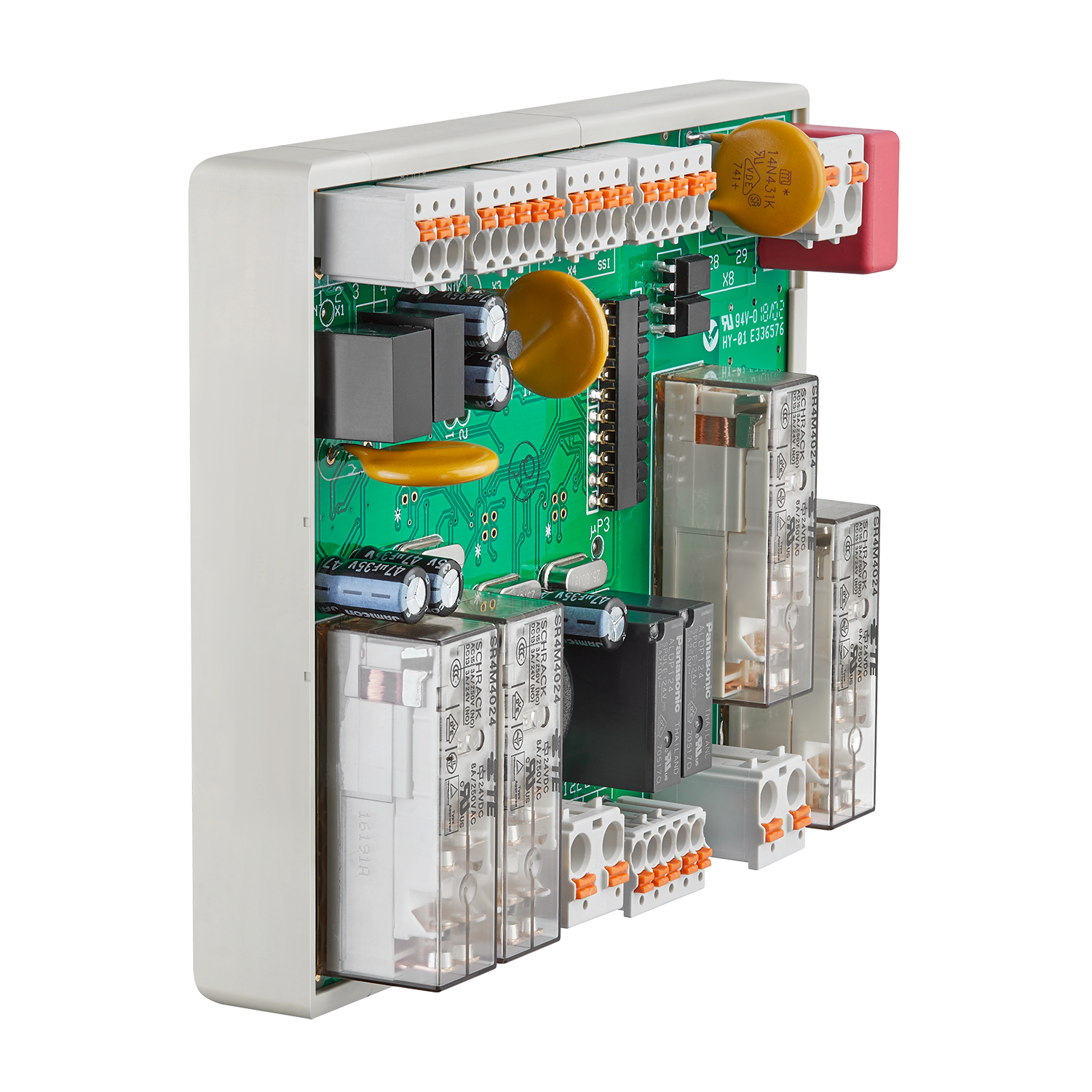

Il PSU02 è combinato con il sensore Ants LES02 per realizzare funzioni di ascensore e di sicurezza in conformità con EN81-20/-21/-50. L'Ants LES02 misura la posizione assoluta della cabina al 100% senza slittamento. Il PSU02 valuta il feedback della posizione sicura e attiva per mezzo di relè di sicurezza, insieme al controllo dell'ascensore, le funzioni di sicurezza richieste. Pertanto, il sistema sicuro, oltre al tempo di installazione e manutenzione, permette soprattutto di risparmiare sui costi.

Meccanica
Sistemi di misurazione Sistemi rilevamento posizione cabina nel vano corsa
Dimensione 115,6 mm x 96 mm x 30,8 mm
Temperatura d'esercizio -5 °C ... 55 °C
Protezione IP40
IP54
Peso 440 g
Elettronica
Interfacce CANopen-Lift
Alimentazione 10...30 V DC
Caratteristiche
  • Valori di posizione sicuri e valutazione.
  • Certificato SIL3 dal TÜV.
  • Funzione UCM integrata.
  • Estremamente robusto e compatto.
  • Banda codificata in acciaio inossidabile.
  • Montaggio semplice.
  • Principio di misurazione senza contatto.
Vantaggi
  • Realizzazione di funzioni di ascensore e di sicurezza in conformità a EN81-20/-21/-50.
  • Sostituisce i componenti esistenti come gli interruttori di fine corsa, gli interruttori di fine corsa di ispezione, i sensori magnetici e i magneti della zona della porta.
  • Riduce il tempo di installazione e manutenzione.
  • Posizionamento accurato dell'auto.
  • 100% senza slittamento grazie alla misurazione assoluta della posizione direttamente sulla cabina dell'ascensore.
  • Adatto a spazi di installazione ristretti.
  • Massima disponibilità.
