Encoders
Sendix S36
|
|
![BiSS](/images/content/logo/interface/z4005_BiSSinterface_logo_rgb.png)
![RS485 + SinCos](/images/content/logo/interface/z4007_RS485-SinCos_logo_sw.png)
Motor Feedback Systems per servomotori: alta risoluzione e compattezza

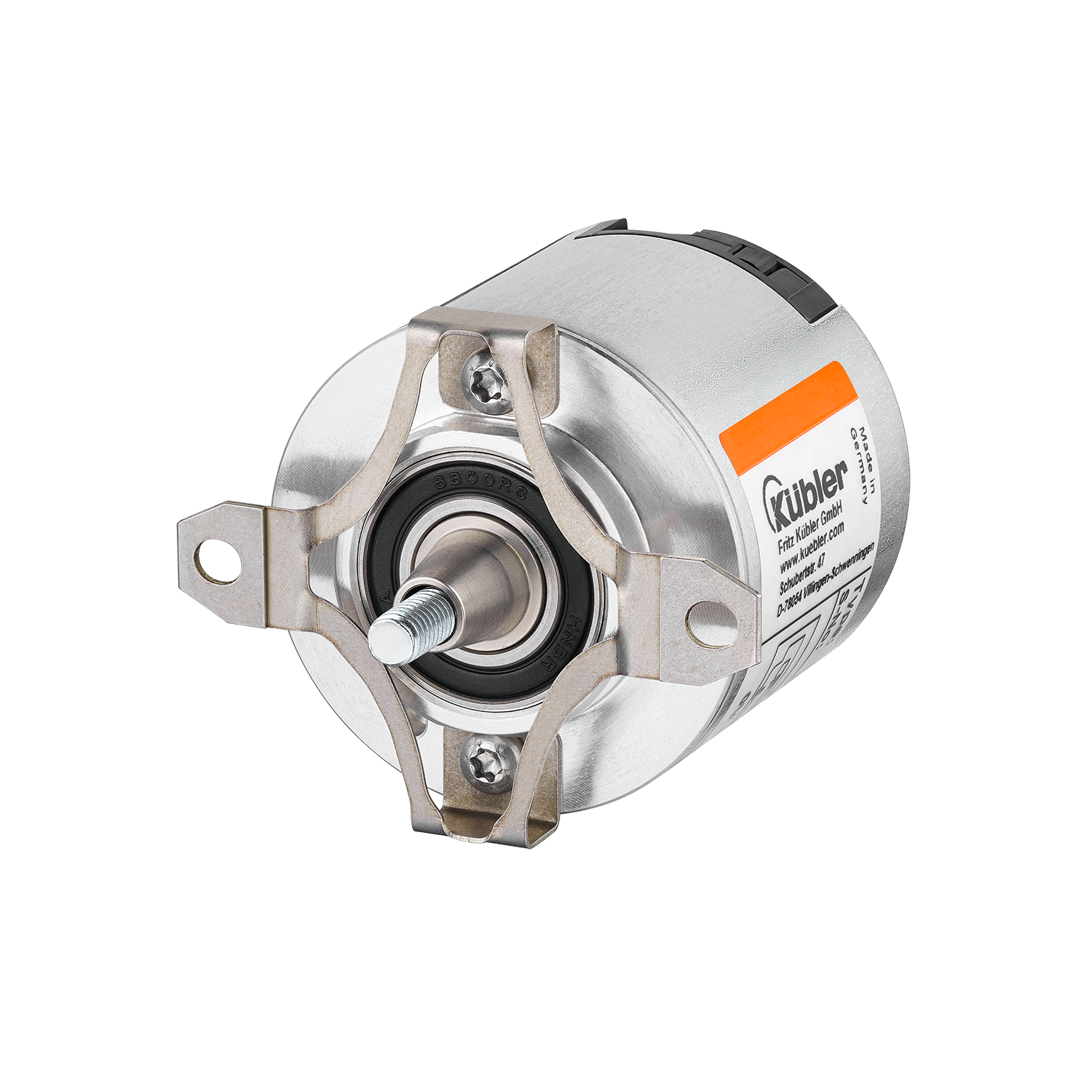

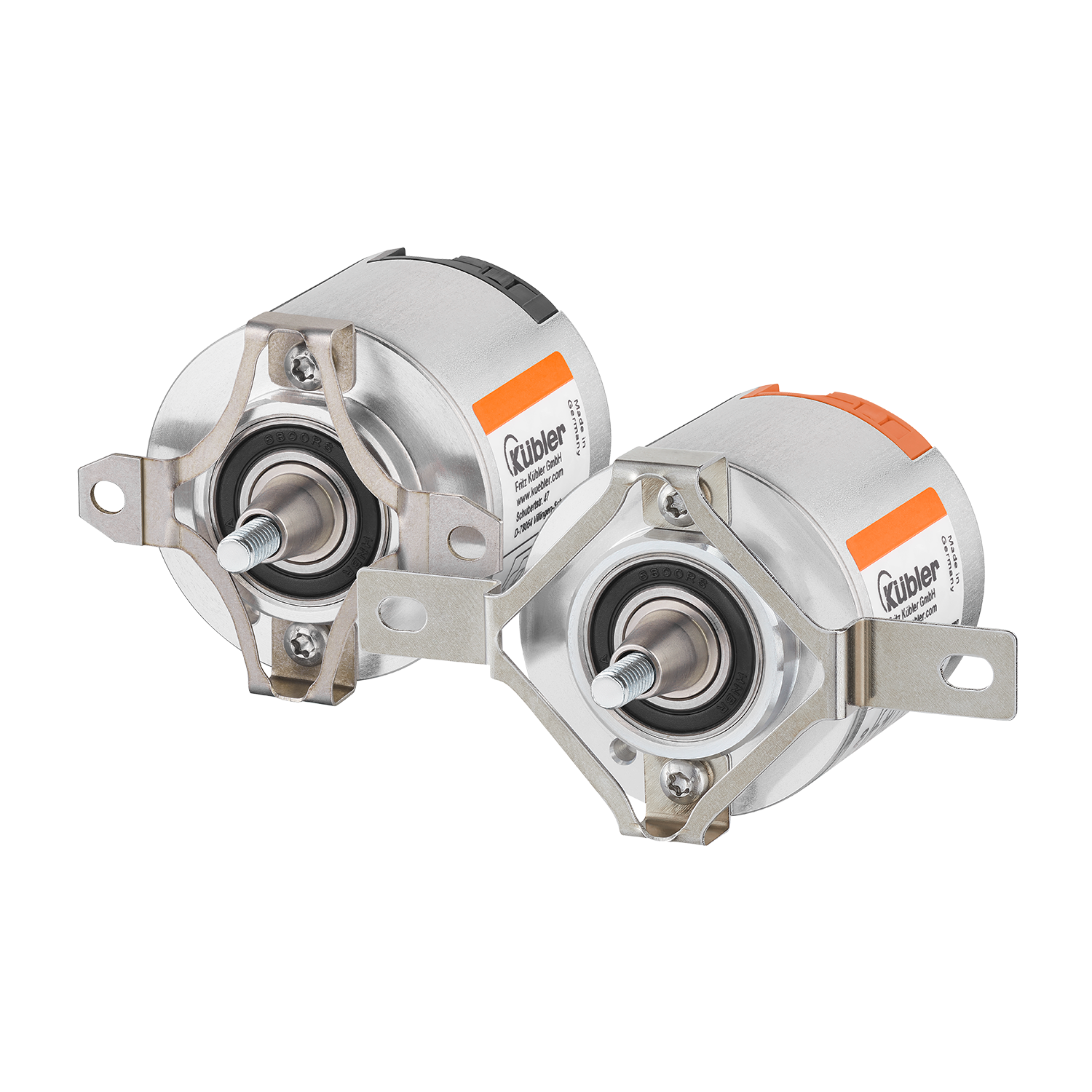

Il Sendix S36 con riduttori ottici monogiro e multigiro magnetici affascina per la sua combinazione di robustezza e varietà in un'unica dimensione compatta. Con una dimensione di 36,5 x 37 mm, vanta un albero conico o un albero a innesto di 8 mm. L'elettronica del sensore ottico ad alta precisione raggiunge una risoluzione di 19 bit. L'interfaccia incrementale SinCos è disponibile con 1024 o 2048 ppr.Meccanica | |
---|---|
Dimensione | Ø 36 mm |
tipo di flangia |
Ø 36.00 mm Ø 38.00 mm Ø 40.50 mm Ø 42.00 mm Ø 60.00 mm |
Temperatura d'esercizio | -40 °C ... +120 °C |
Protezione |
IP40 |
Tipi di collegamento |
Connettore per circuito stampato |
Velocità di rotazione massima |
12.000 min-1 |
Peso | 100 g |
Elettronica | |
---|---|
lettura | ottico |
Risoluzione max. |
2.048 ppr Incrementale 24 Bit Monogiro 12 Bit Multigiro |
Alimentazione |
5 V DC 7...30 V DC |
Interfacce |
BiSS RS485 + SinCos |
Affidabile e insensibile
- Design robusto per una funzionalità ottimale nel servomotore.
- Ampio campo di temperatura da -40 a +120°C - appositamente progettato per l'uso nei servomotori.

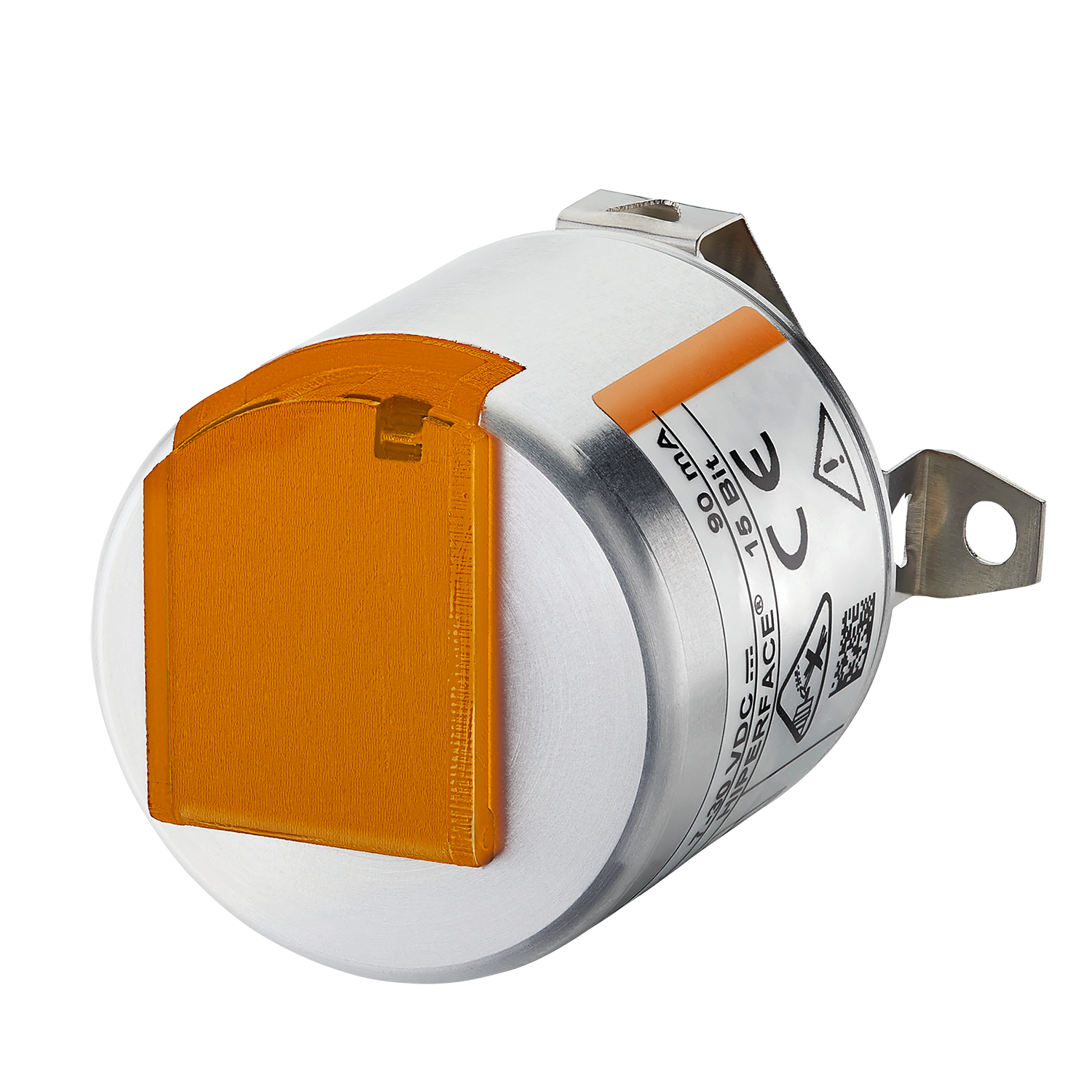

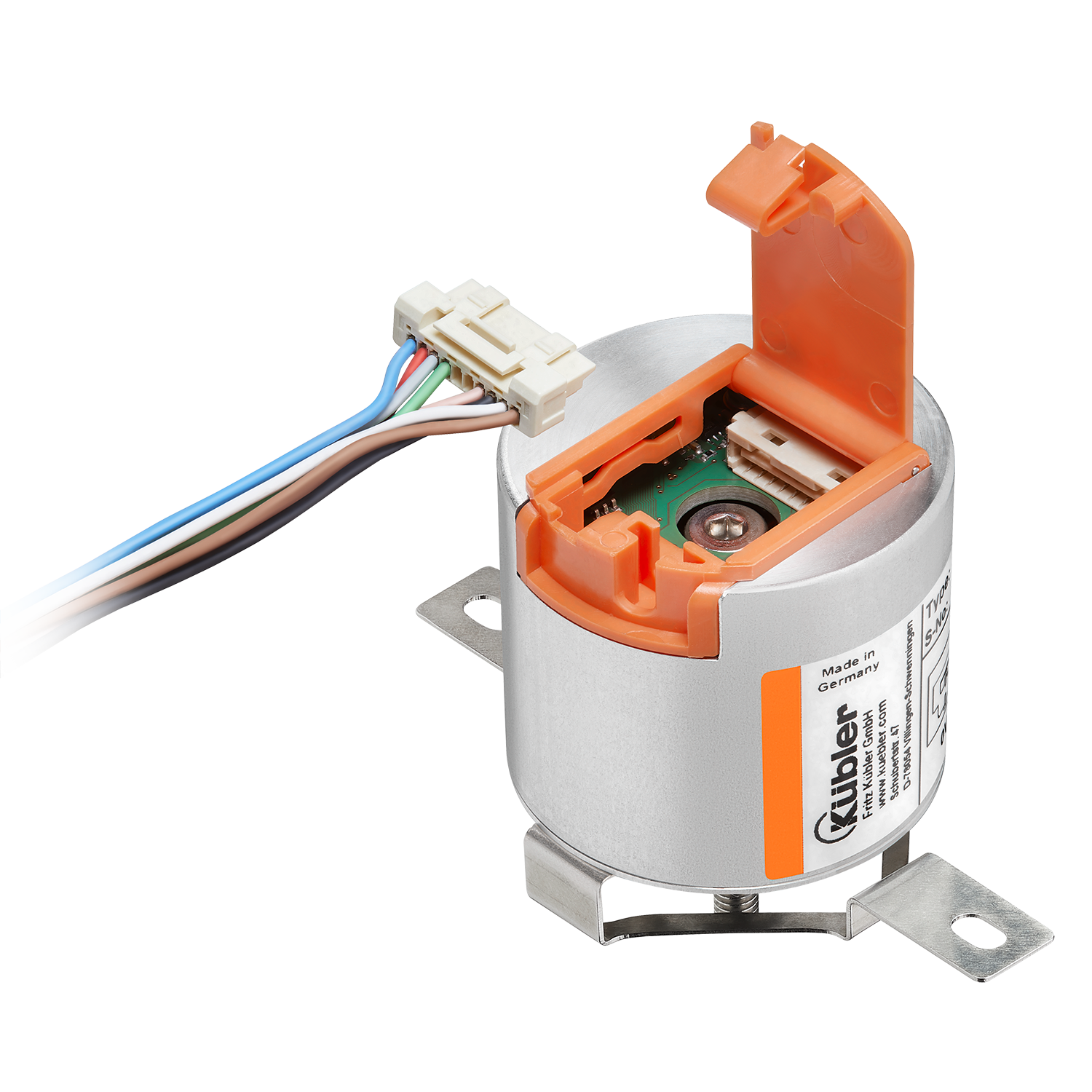

- Speciale modello di connettori per una messa in servizio rapida e senza problemi.
- Interfaccia standard RS485 (compatibile con Hiperface® 1)
+ SinCos per l'uso in molti servomotori standard. - Prestazioni più elevate grazie alla risoluzione massima di 19 24 monogiro, così come 1024 o 2048 ppr SinCos.
- Meccanicamente idoneo al montaggio su servomotori standard.
