Encoders Assoluti Multigiro
Sendix M5863
|
|
Energy Harvesting Technology: Encoder elettronico multigiro.

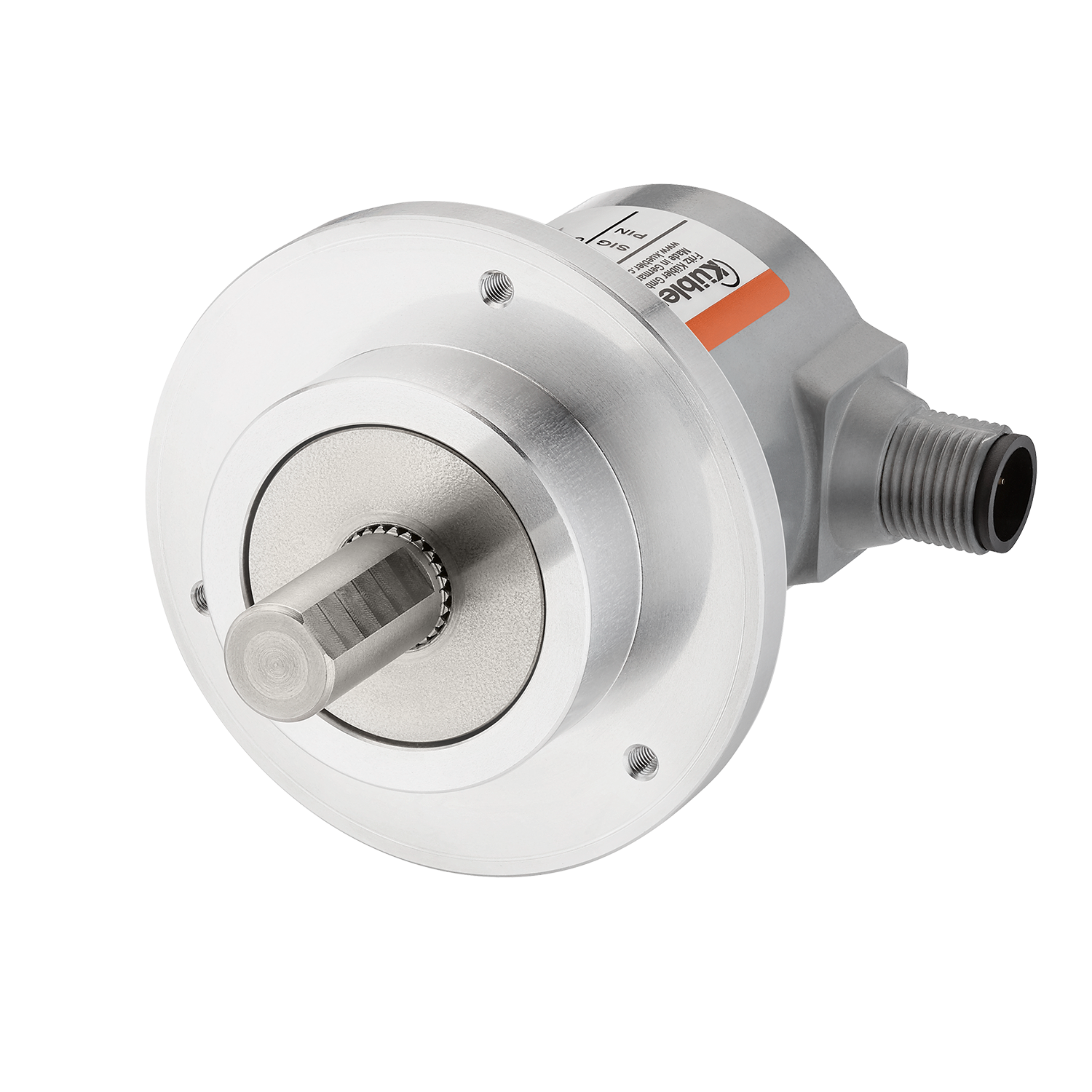

L'encoder assoluto Sendix M5863 con tecnologia Energy Harvesting e interfaccia SSI è un encoder elettronico multigiro senza riduttore e senza batteria - in formato standard con brida da 58 mm. Grazie alla sua elevata robustezza e all'alta risoluzione, è ideale per l'uso in applicazioni esigenti.
| Meccanica | |
|---|---|
| Dimensione | Ø 58 mm |
| Tipo di albero |
6 mm albero sporgente, con la superficie 10 mm albero sporgente, con la superficie |
| tipo di flangia |
Flangia syncro / Flangia servo Flangia di bloccaggio Ø 58.00 mm |
| Temperatura d'esercizio | -40 °C ... +85 °C |
| Protezione |
IP65 |
| Tipi di collegamento |
Cavo radiale M12 |
| Velocità di rotazione massima |
4.000 min-1 |
| Peso | 280 g |
| Elettronica | |
|---|---|
| lettura | magnetico |
| Risoluzione max. |
14 Bit Monogiro 24 Bit Multigiro |
| Alimentazione |
10...30 V DC |
| Interfacce |
SSI, binär SSI, gray |
Massima robustezza
- Struttura robusta del cuscinetto nel design Safety-Lockplus™ per una capacità di resistenza particolarmente elevata.
- Cuscinetti extra large.
- Guarnizione albero protetta meccanicamente.
- Ampio campo di temperatura da -40°C a +85°C.
- Grazie alla tecnologia di Energy Harvesting senza riduttore e senza batteria.
- Deviazione della misura angolare ±0,5°.
- Precisione di ripetizione ±0,2°.
- Cicli di controllo brevi, frequenza di clock per SSI fino a 2 MHz.
- Risoluzione max. 38 bit (14 bit ST + 24 bit MT).
Accessori
Accoppiamento a soffietto, Ø 15 mm
Gli accoppiamenti a soffietto sono utilizzati per il collegamento, ottimizzato in termini di costi, del motore e dell'encoder. Inoltre, si ottiene una correzione degli errori angolari tra l'azionamento e l'encoder. Compensazione di grandi errori assiali.Accoppiamento a soffietto (acciaio inossidabile).
| 8.0000.1102.XXXX |
