Encoders Assoluti Multigiro

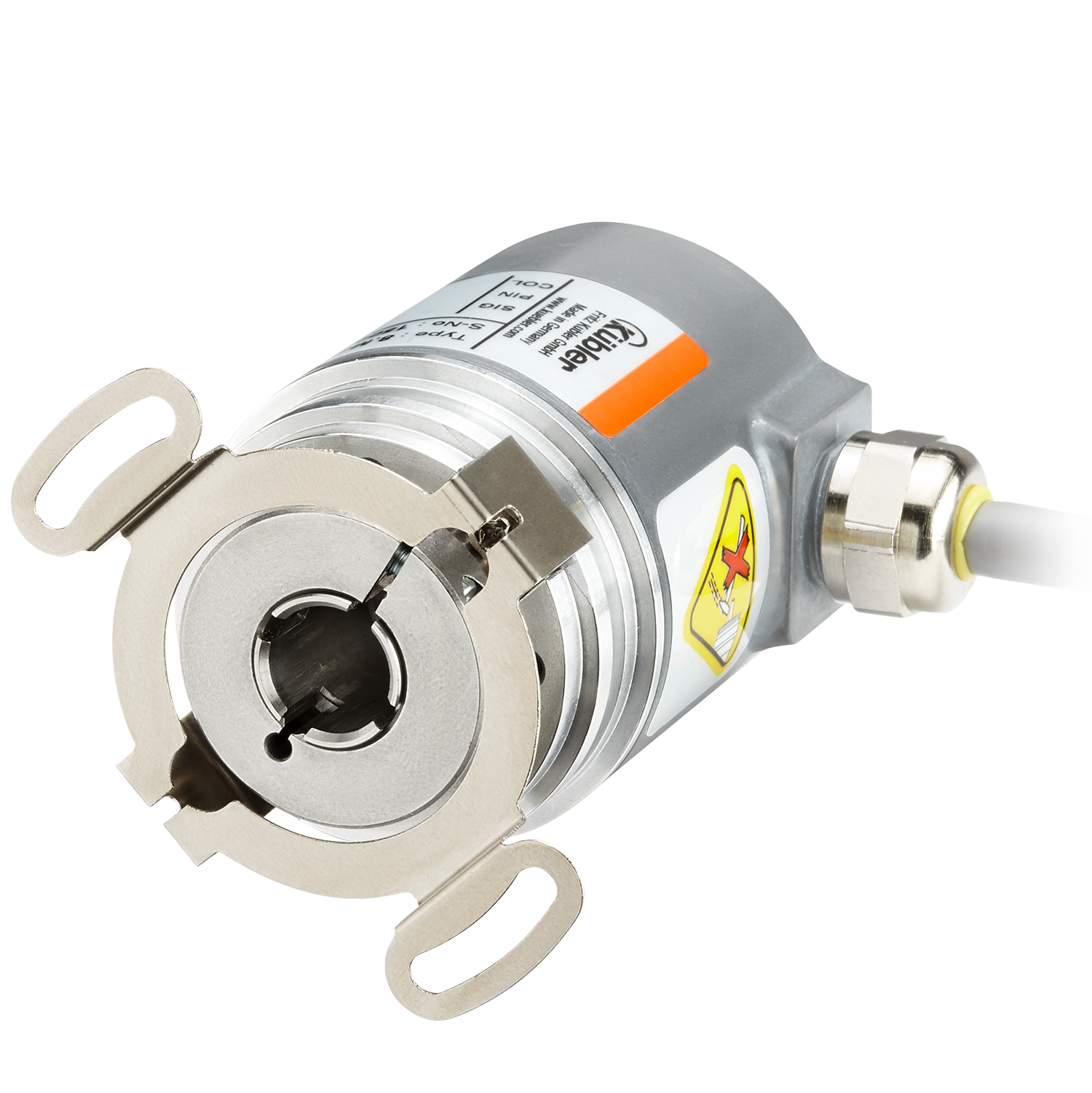

Sendix M3681
|
|
Energy Harvesting Technology: Encoder elettronico multigiro.
Gli encoder assoluti multigiro Sendix M3661 / M3681 con uscita analogica e sensore magnetico si basano sulla tecnologia Energy Harvesting e non prevedono riduttore o batteria. Questo li rende particolarmente robusti, durevoli ed economici. Con l'elevato grado di protezione IP67, gli encoder garantiscono un funzionamento affidabile anche negli ambienti più difficili. Il design compatto di soli 36 mm permette una facile installazione in spazi di montaggio ristretti.
| Meccanica | |
|---|---|
| Dimensione | Ø 36 mm |
| Tipo di albero |
6 mm albero cavo, cieco 8 mm albero cavo, cieco 10 mm albero cavo, cieco 1/4 " albero cavo, cieco |
| tipo di flangia |
Elementi elastici, lungo Statore anti-rotazione Ø 36.00 mm |
| Temperatura d'esercizio | -40 °C ... +85 °C |
| Protezione |
IP65 IP67 |
| Tipi di collegamento |
Cavo assiale Cavo radiale M12 Connettori M12 |
| Velocità di rotazione massima |
6.000 min-1 |
| Peso | 210 g |
| Elettronica | |
|---|---|
| lettura | magnetico |
| Risoluzione max. |
16 Bit Multigiro |
| Alimentazione |
10...30 V DC 15...30 V DC |
| Interfacce |
Analog 0...5 V Analog 0...10 V Analogico 4...20 mA |
- Robusta struttura del cuscinetto nel design Safety-Lock™ per garantire una capacità di resistenza alle vibrazioni e agli errori di installazione.
- Il numero ridotto di componenti garantisce l'insensibilità.
- Protezione IP67 e ampio campo di temperatura da -40°C a +85°C.
- Grazie alla tecnologia di Energy Harvesting senza riduttore e senza batteria.
- Uscita in corrente 4 ... 20 mA.
- Uscita in tensione 0 ... 10 V o 0 ... 5 V.
- Campo di misurazione scalabile.
- Funzione di finecorsa.
Accessori
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 36 ... 37 mm
Raggio di montaggio 23 mm
Per il montaggio frontale sulla flangia dell'encoder. Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 2 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4C00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
