Encoders Assoluti Multigiro

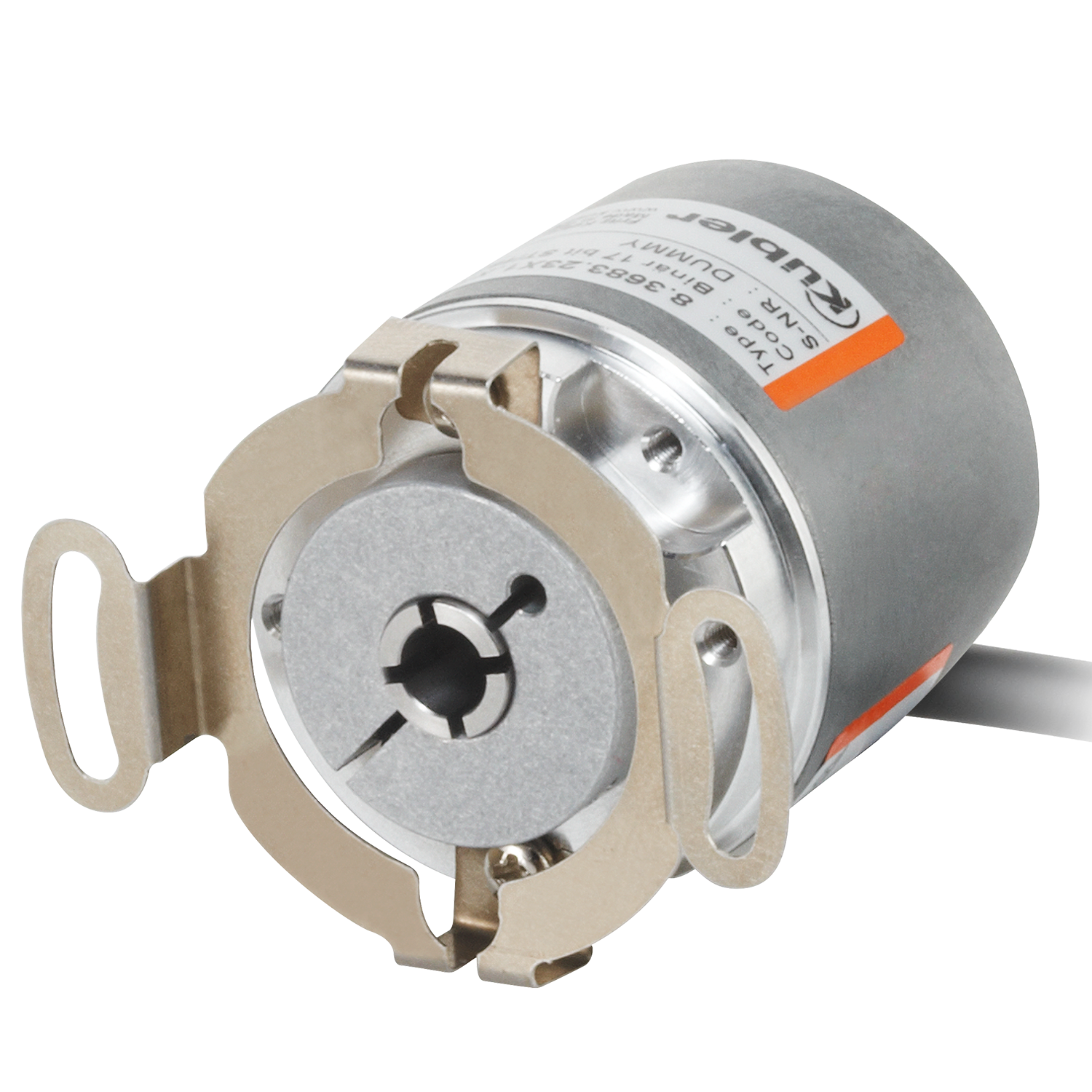

Sendix F3688
|
|
Intelligent Scan Technology™ - potente ed economica allo stesso tempo.
Gli encoder assoluti multigiro Sendix F3668 / F3688 con tecnologia brevettata Intelligent Scan Technology™ e interfaccia CANopen sono caratterizzati da particolare robustezza e compattezza. Con una dimensione di soli 36 x 42 mm, è possibile ottenere un albero sporgente o un albero cavo cieco fino a 10 mm. La tecnologia del sensore ottico ad alta precisione raggiunge una risoluzione fino a 16 bit monogiro e fino a 16 bit multigiro.
| Meccanica | |
|---|---|
| Dimensione | Ø 36 mm |
| Tipo di albero |
6 mm albero cavo, cieco 8 mm albero cavo, cieco 10 mm albero cavo, cieco 1/4 " albero cavo, cieco |
| tipo di flangia |
Ø 36.00 mm |
| Temperatura d'esercizio | -40 °C ... +85 °C |
| Protezione |
IP65 |
| Tipi di collegamento |
Cavo tangenziale |
| Velocità di rotazione massima |
10.000 min-1 |
| Peso | 200 g |
| Elettronica | |
|---|---|
| lettura | ottico |
| Risoluzione max. |
16 Bit Monogiro 16 Bit Multigiro |
| Alimentazione |
10...30 V DC |
| Interfacce |
CANopen |
- Robusta struttura del cuscinetto nel design Safety-Lock™ per garantire una capacità di resistenza alle vibrazioni e agli errori di installazione.
- Il numero ridotto di componenti garantisce l'insensibilità.
- Grazie alla protezione IP67 e all'ampio campo di temperatura da -40°C a +85°C, adatto anche per l'utilizzo all'esterno.
- Tecnologia brevettata Intelligent Scan Technology™ con tutte le funzioni monogiro e multigiro su un'unica OptoASIC: massima affidabilità, alta risoluzione fino a 32 bit e insensibilità magnetica al 100%.
- CANopen con profilo encoder moderno.
- Servizi LSS per la configurazione dell'indirizzo del nodo e del baud rate.
- Mappatura PDO variabile in memoria.
- Funzione di scala universale.
Accessori
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 36 ... 37 mm
Raggio di montaggio 23 mm
Per il montaggio frontale sulla flangia dell'encoder. Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 2 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4C00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
