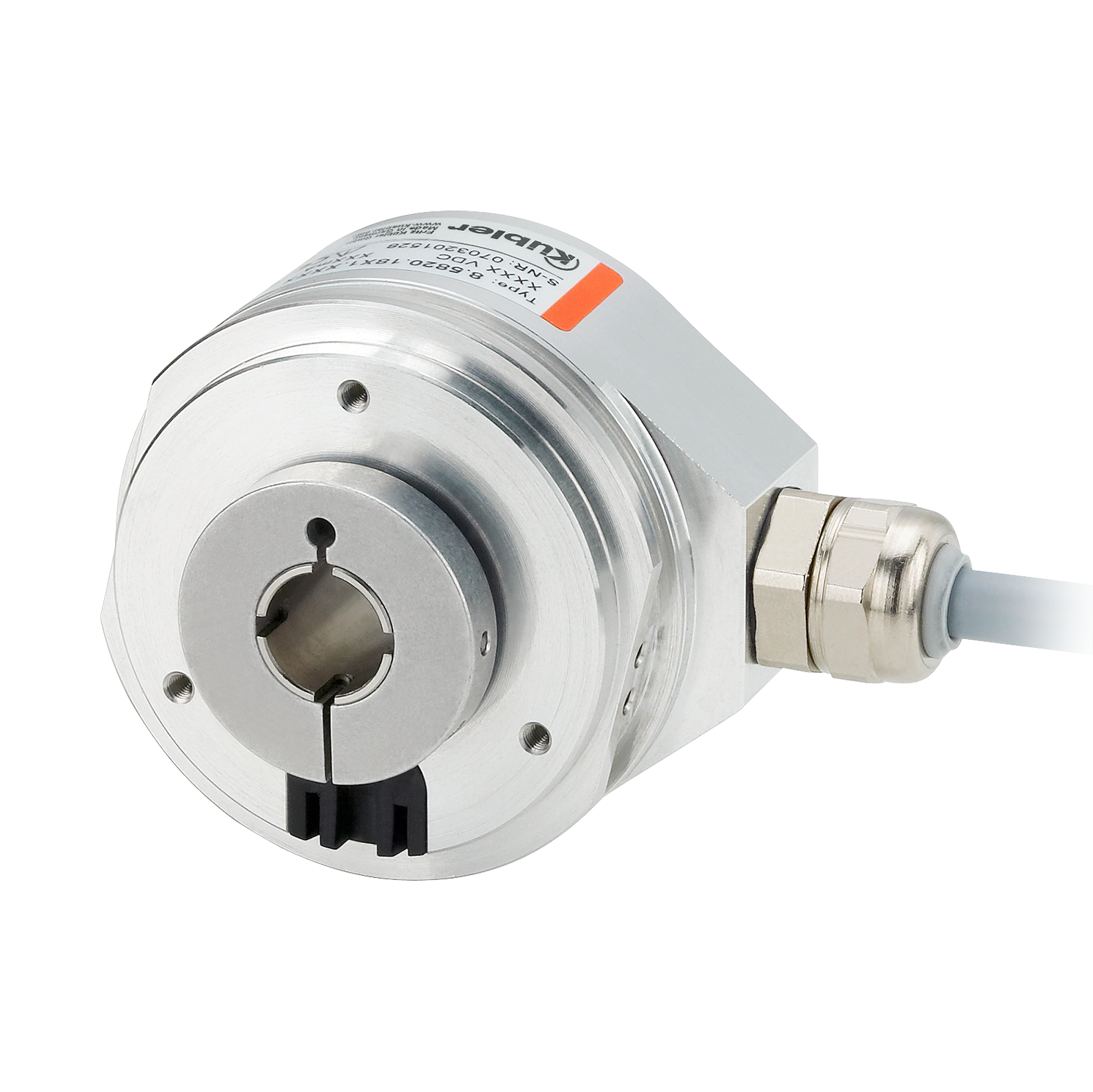

Encoders Incrementale
5823
|
|
Alta temperatura fino a max. 110°C
Gli encoder incrementali della serie 5803 / 5823 per alte temperature possono essere utilizzati fino a max. 110°C. L'elevata resistenza al calore e l'alta velocità di rotazione al contempo rendono questi encoder la soluzione ideale per tutte le applicazioni caratterizzate da un ambiente con temperature molto elevate.
| Meccanica | |
|---|---|
| Dimensione | Ø 58 mm |
| Tipo di albero |
6 mm albero cavo, passante 8 mm albero cavo, passante 10 mm albero cavo, passante 12 mm albero cavo, passante |
| tipo di flangia |
Elementi elastici, breve Statore anti-rotazione Ø 58.00 mm Ø 65.00 mm |
| Temperatura d'esercizio | -20 °C ... +110 °C |
| Protezione |
IP40 IP66 |
| Tipi di collegamento |
Cavo radiale M23 |
| Velocità di rotazione massima |
12.000 min-1 |
| Peso | 400 g |
| Elettronica | |
|---|---|
| lettura | ottico |
| Risoluzione max. |
5.000 ppr Incrementale |
| Alimentazione |
5 V DC 10...30 V DC |
| Interfacce |
Gegentakt TTL / RS422 |
| Opzioni | |
|---|---|
| su richiesta |
|
- Si può utilizzare con temperature fino a max. 110°C.
- Elevata risoluzione fino a 5000 impulsi per rivoluzione.
- Velocità di rotazione massima pari a 12000 rivoluzioni al minuto.
- Svariati tipi di collegamento per diverse applicazioni.
- Versione ad albero sporgente o albero cavo.
- Con interfaccia di controfase o RS422.
Accessori
Statore antirotazione
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 mm
Per il montaggio laterale sulla flangia dell'encoder.
Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.1602.0000 |
Supporto di coppia FS, flessibile
Per gli encoder ad albero cavocon flangia ø 58 mm
Raggio di montaggio 39,5 ... 142,75 mm
Progettato per la tecnologia della sicurezza funzionale.
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti M3x6 per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.4047.00FS |
Set braccio di fissaggio, rigido
Per gli encoder ad albero cavocon flangia ø 58 mm
Raggio di montaggio 32,5 ... 143,5 mm
Progettato per la tecnologia della sicurezza funzionale.
Per applicazioni con un gioco assiale e radiale molto basso a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti M3x6 per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 perno di coppia 8.0010.4049.0075
| 8.0010.4051.00FS |
Statore antirotazione (FS)
Per gli encoder ad albero cavo
con flangia ø 58 mm
Raggio di montaggio 31,5 mm
Progettato per la tecnologia della sicurezza funzionale con il principio delle 4 viti.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti M3x6 per il montaggio sull'encoder
Collegamento all'applicazione (non incluso nella consegna)
- 4 viti
| 8.0010.40B2.00FS |
Braccio di fissaggio, medio (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 ... 45,75 mm
Per applicazioni con gioco assiale e radiale con movimenti rotatori costanti.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40E0.0000 |
Statore antirotazione
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 mm
Per il montaggio laterale sulla flangia dell'encoder.
Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.40L0.0000 |
Braccio di fissaggio, corto (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 32,25 mm
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40M0.0000 |
Braccio antirotazione elastico
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Per applicazioni con basso gioco radiale e assiale e bassa dinamica.
Ambito di consegna
- Elemento a molla a filo
- 1 vite per il montaggio sull'encoder.
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40W0.0000 |
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 31,5 mm
Per il montaggio laterale sulla flangia dell'encoder. Per applicazioni con requisiti di alta precisione.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4D00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
Braccio di fissaggio, lungo (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 36,5 ... 85 mm
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.4R00.0000 |
