Sistemi rilevamento posizione cabina nel vano corsa

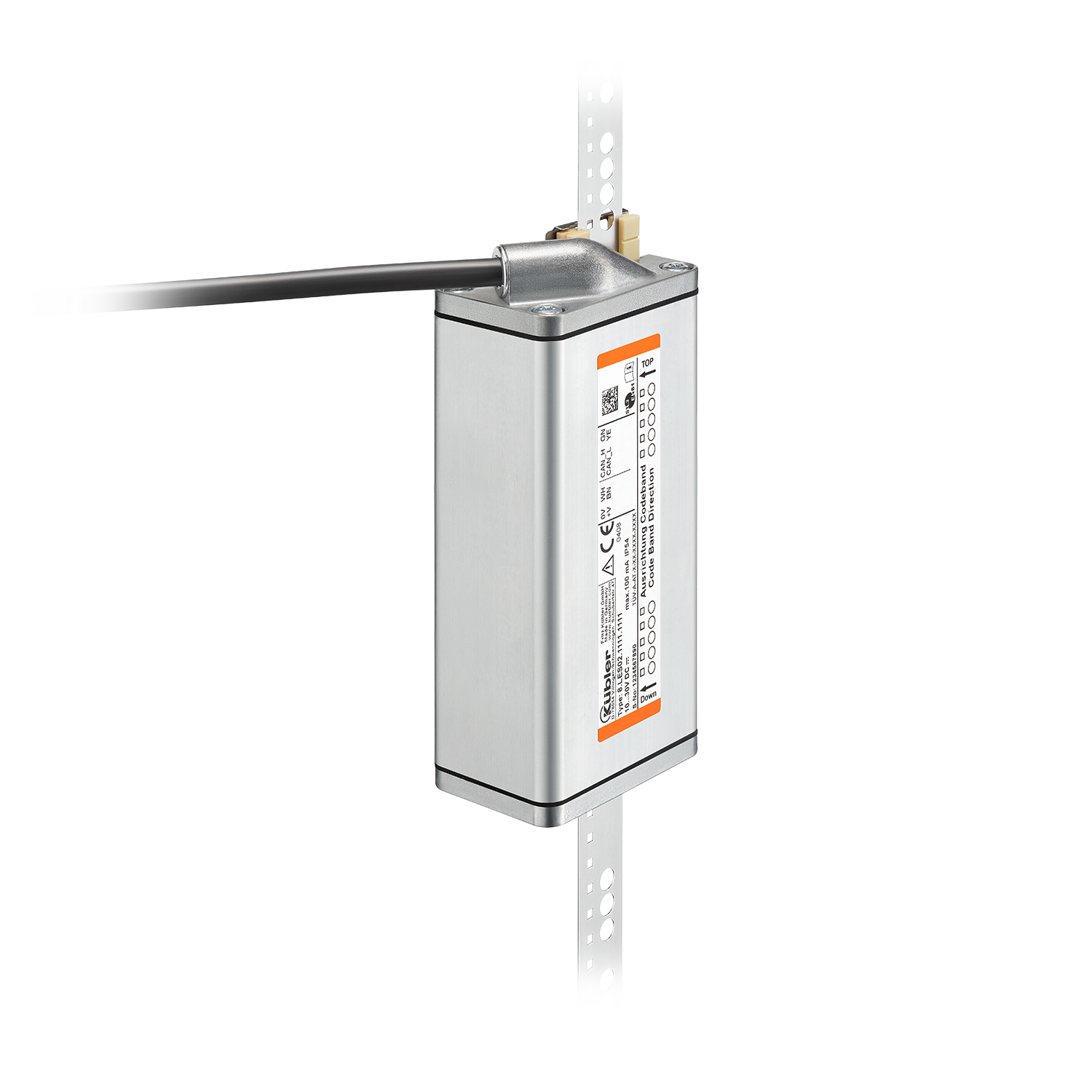

Ants LES03

  • 100% senza scivolamento
  • Massima compattezza
  • Velocità nominale insegnabile
  • Regolatore di sovravelocità elettronico
  • Lunghezza di misura 392 m
  • Velocità 8 m/s
  • Risoluzione max. 0,5 mm
  • Lunghezza di misura 1 mm
CAN

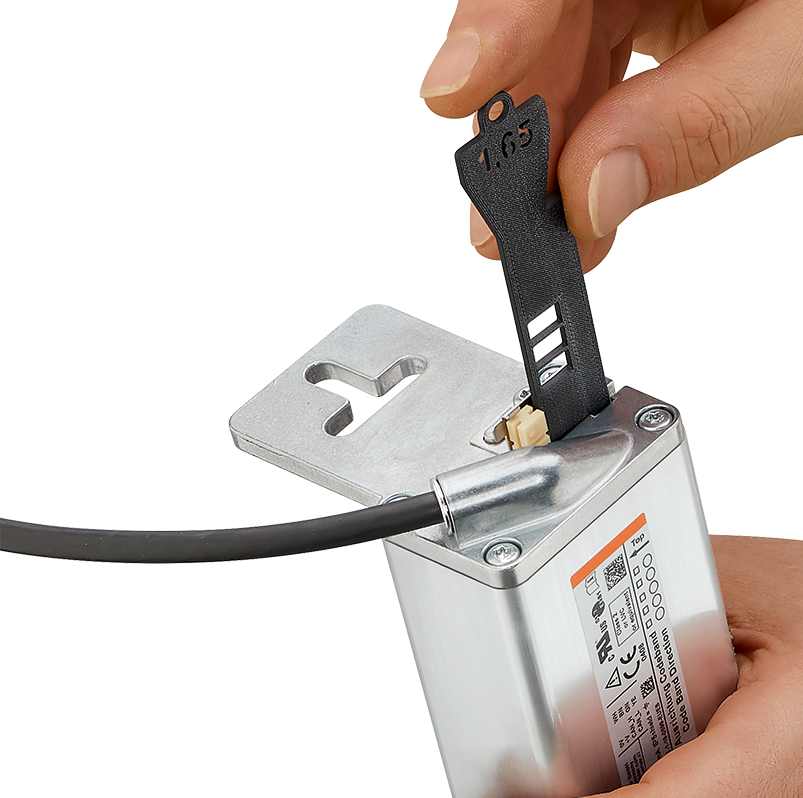

L'Ants LES03 è un sistema di misurazione estremamente robusto, compatto e senza contatto. Con una risoluzione di 0,5 mm e una velocità di spostamento fino a 12 m/s, i valori di posizione assoluti della vettura vengono determinati senza slittamento tramite un principio di misurazione senza contatto. Oltre ai valori di posizione, vengono trasmessi anche i valori di velocità tramite una comunicazione CAN sicura. Il sensore certificato SIL3 può essere combinato con l'SGT02 per attivare gli ingranaggi di sicurezza elettromeccanici. Così, quando si combina l'Ants LES03 con l'SGT02, si può parlare di un regolatore di sovravelocità elettronico che può sostituire l'attuale soluzione meccanica. L'apprendimento della rispettiva velocità nominale dell'impianto ascensore funziona molto semplicemente inserendo delle strisce di configurazione durante la messa in funzione. Un LED visualizza la rispettiva velocità nominale appresa con un modello lampeggiante. In questo modo anche l'ente di certificazione può convalidare la configurazione in qualsiasi momento.

Meccanica
Sistemi di misurazione Sistemi rilevamento posizione cabina nel vano corsa
Lunghezza di misura 392 m
Velocità 8 m/s
Temperatura d'esercizio -10 °C ... +70 °C
Protezione IP54
Peso 550 g
Elettronica
Risoluzione max. 0,5 mm
Lunghezza di misura 1 mm
Interfacce CAN
Alimentazione 10...30 V DC
Proprietà
  • Certificato SIL3 dal TÜV.
  • Valori di posizione assoluti.
  • Lunghezza di misura fino a 392 m.
  • LED di stato.
  • Estremamente robusto e compatto.

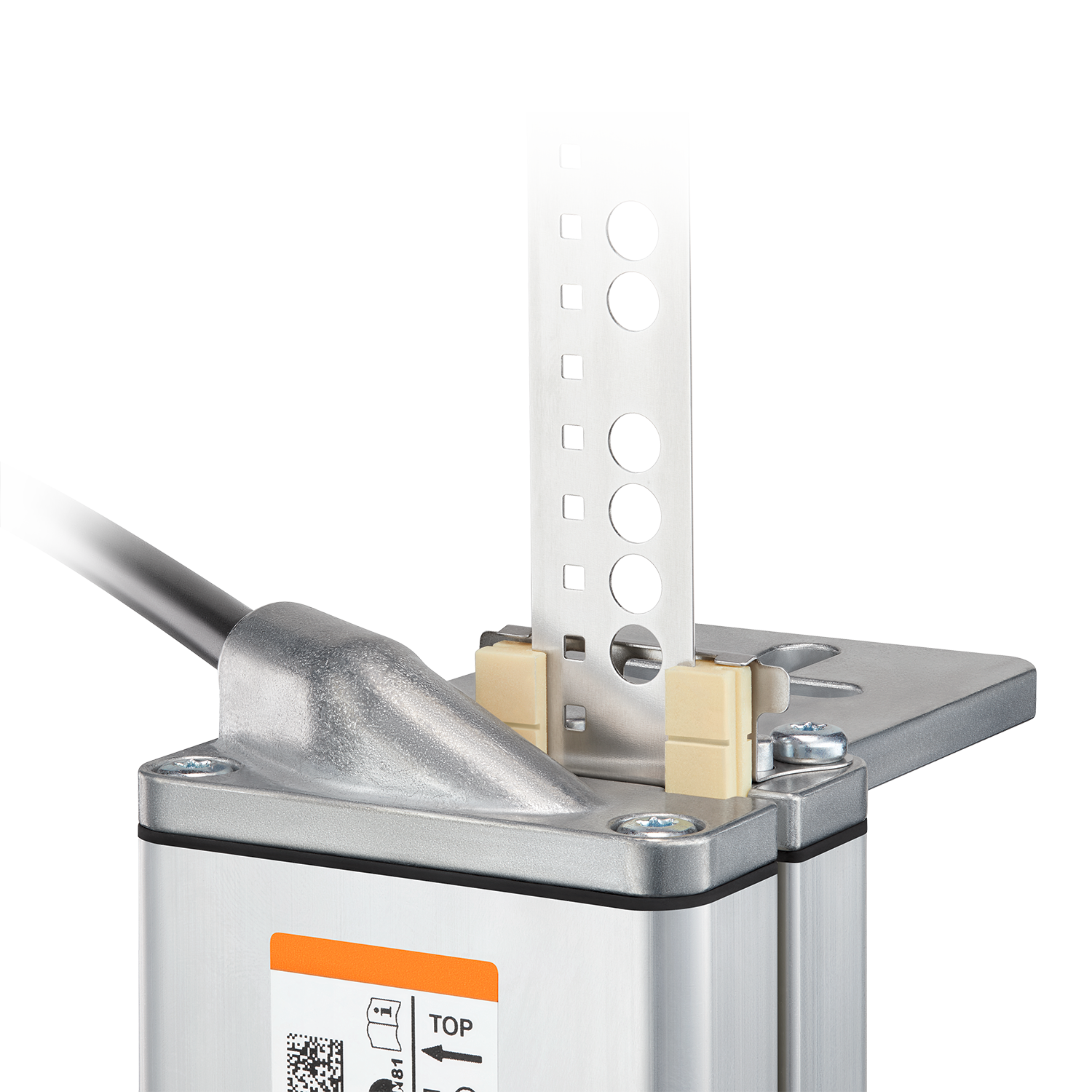

  • Nastro di codice in acciaio inossidabile.
  • Montaggio semplice.
  • Principio di misurazione senza contatto.
Beneficio
  • Sostituisce il regolatore di sovravelocità meccanico in combinazione con l'SGT02.
  • Rilevamento sicuro della posizione e della velocità.
  • 100 % senza slittamento - rilevamento assoluto della posizione direttamente sulla macchina.
  • Facile apprendimento della velocità nominale attraverso le strisce di configurazione.
  • Soddisfa le funzioni di sicurezza secondo EN81-20/-21/-50 in combinazione con Kübler STG02 e PSU02.
  • Adatto per spazi di installazione stretti.
  • Sforzo di installazione ridotto.
Brochure

Soluzioni per la tecnologia degli ascensori

PDF ∼ 6,1 MB | 04.2022
DE
EN
prospetto

Sistema di copiatura dell'albero per l'attivazione di ingranaggi di sicurezza elettromeccanici

PDF ∼ 998,0 KB | 04.2022
DE
EN

Smart Teaching Unit STU02

PDF ∼ 2,6 MB | 04.2022

Accessori

Morsetto di schermatura EMC

Morsetto di schermatura EMC

Per un'installazione del cavo dell'encoder conforme alle norme EMC.
• Montaggio su guida DIN
• Diametro schermo
8.0000.4G06.0312 (03-12 mm)
8.0000.4G06.0718 (07-18 mm)

• Peso circa 7,4 g
• Morsetto (acciaio per molle, zincato)
• Piede (acciaio per molle)
8.0000.4G06.0312
8.0000.4G06.0718
Scheda tecnica
Terminale di schermatura EMC
DE EN FR
CAD meccanico / STEP
8.0000.4G06.0XXX

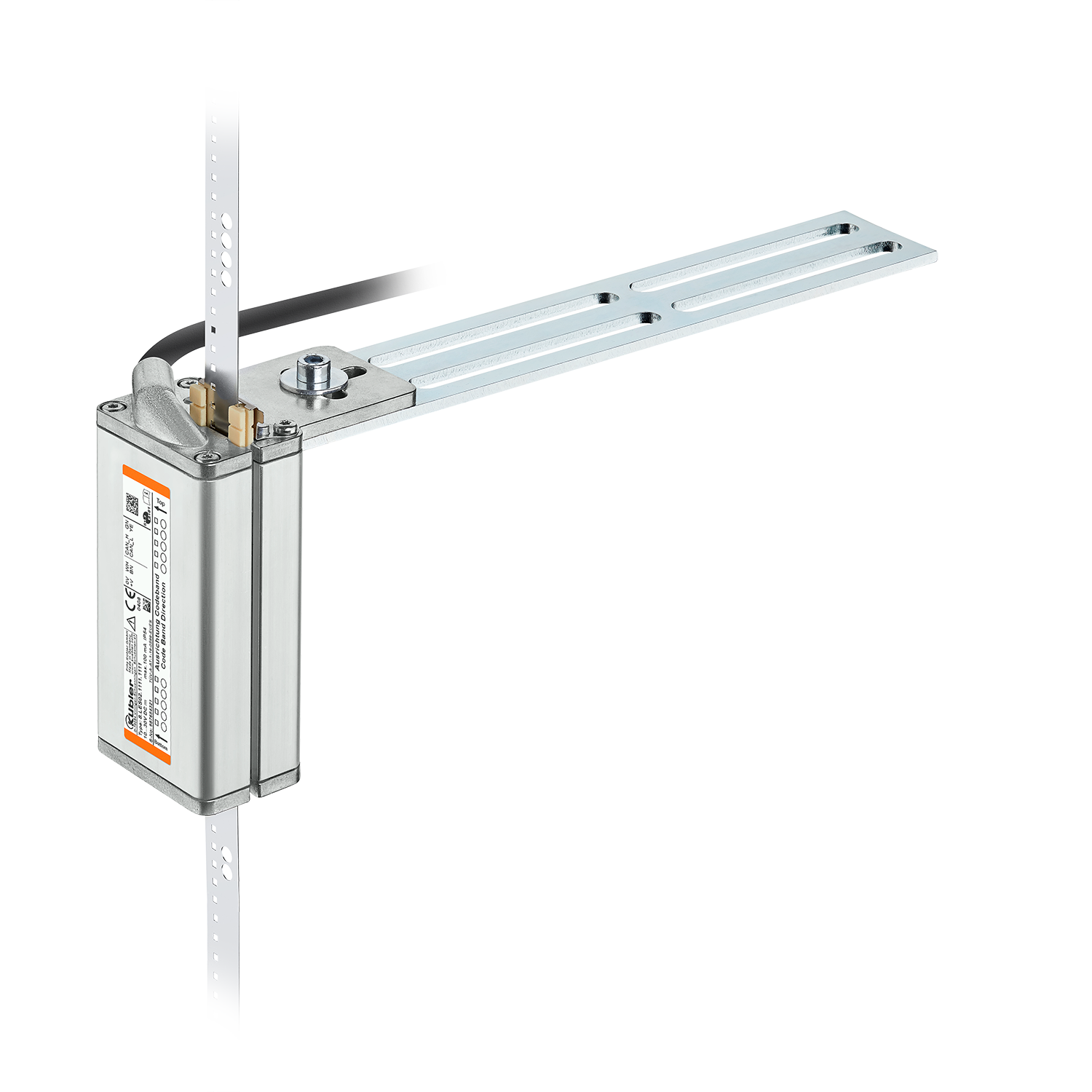

Kit di montaggio sicuro

Kit di montaggio sicuro

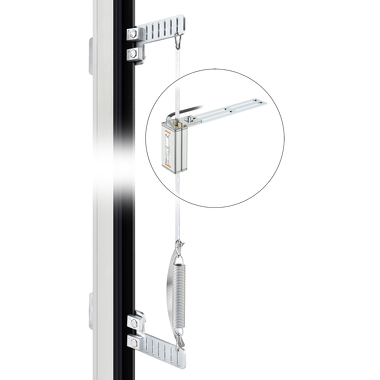

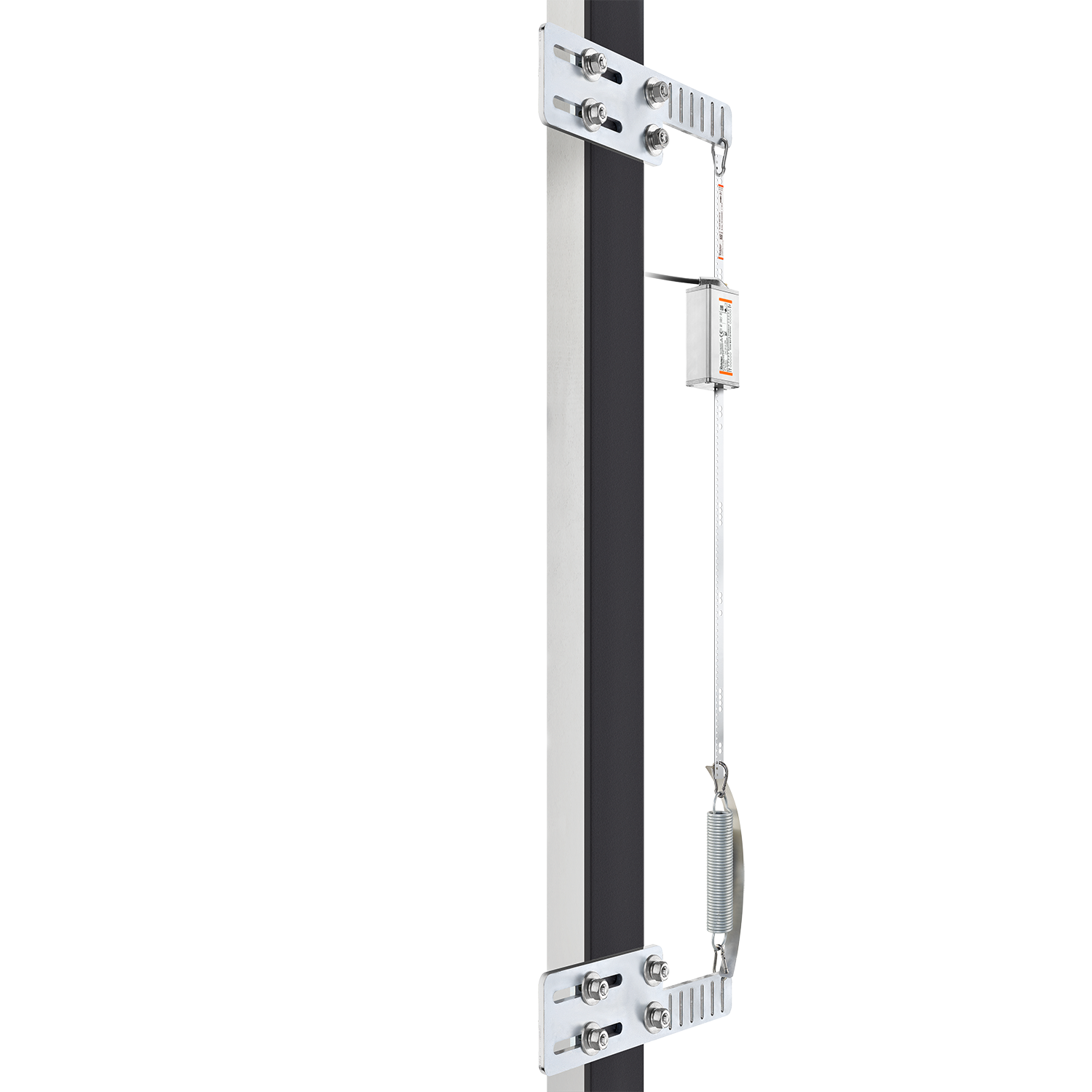

Il kit di montaggio LES.MK contiene tutti i componenti necessari per installare il sensore Ants LES02 e il suo nastro di codice nel vano ascensore.
Safe 8.LES.MK.0001
Scheda tecnica
LES.MK - Kit di montaggio Safe
DE EN FR
CAD meccanico / STEP
LES.MK

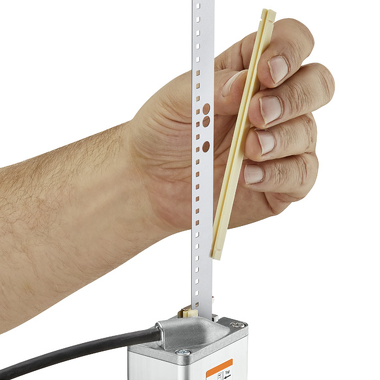

Piastre scorrevoli

Piastre scorrevoli

Le piastre di scorrimento per la guida laterale della banda codificata LEX.BA nei sensori LEB02 e LES02.

Ambito di fornitura:
2 piastre scorrevoli per LEB02 / LES02
8.LEX.ZB.0002
Scheda tecnica
Diapositive
DE EN FR

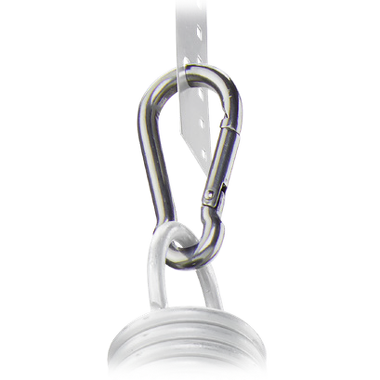

Moschettone

Moschettone

Moschettone per il fissaggio della fascia di codice LEX.BA alle piastre di fissaggio della guida.

Ambito di fornitura:
1 x moschettone
8.LEX.ZB.0007
Scheda tecnica
Moschettone
DE EN FR

Elemento di bloccaggio

Elemento di bloccaggio

L'elemento di bloccaggio è utilizzato per fissare le guide nei sensori Ants LEB02 e Ants LES02.
L'elemento di bloccaggio deve essere sostituito in caso di deformazioni o danni.

Ambito di fornitura:
1 x elemento di bloccaggio
1 x vite a testa ovale M3,5 x 12
8.LEX.ZB.0013
Scheda tecnica
Elemento di bloccaggio
DE EN FR
