D135

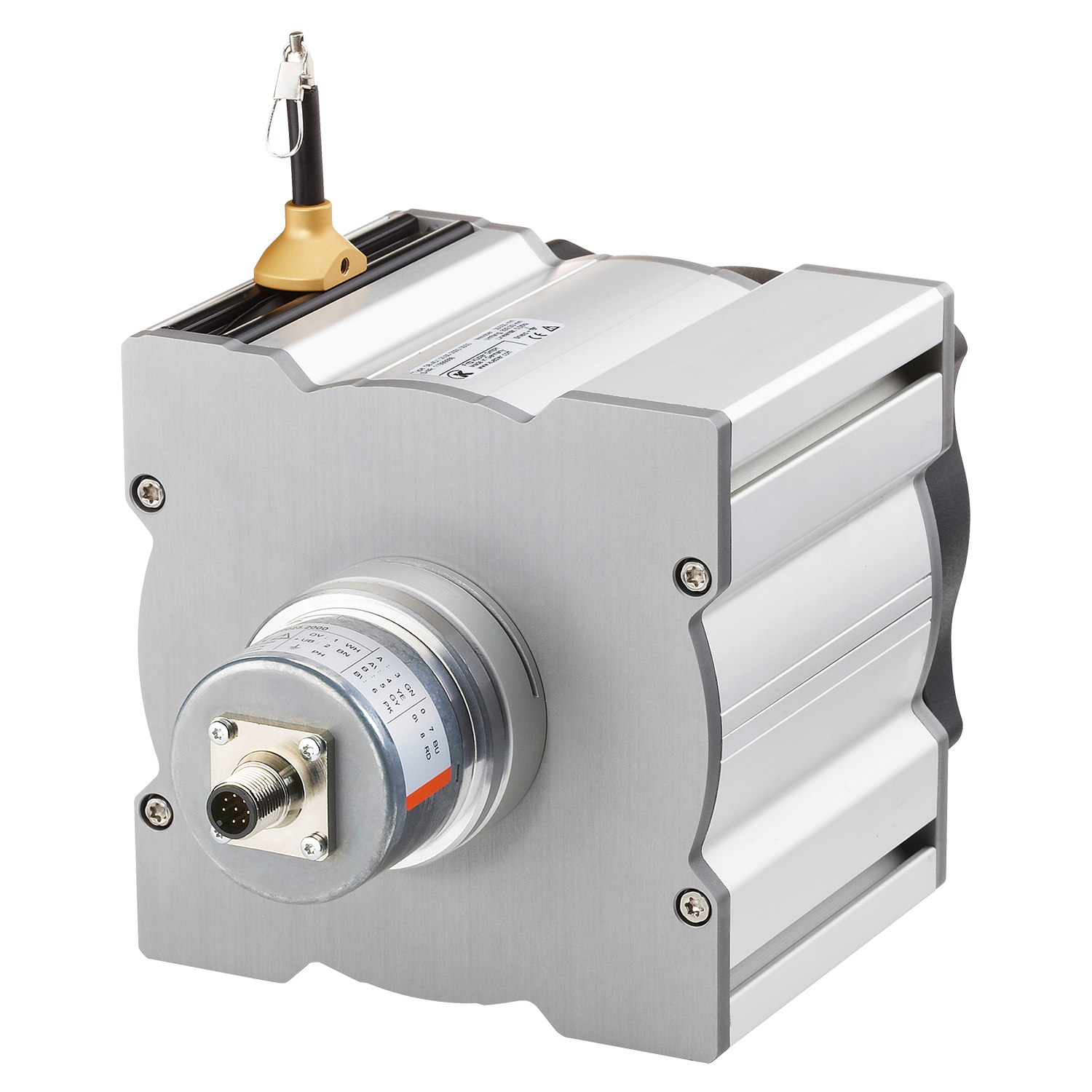

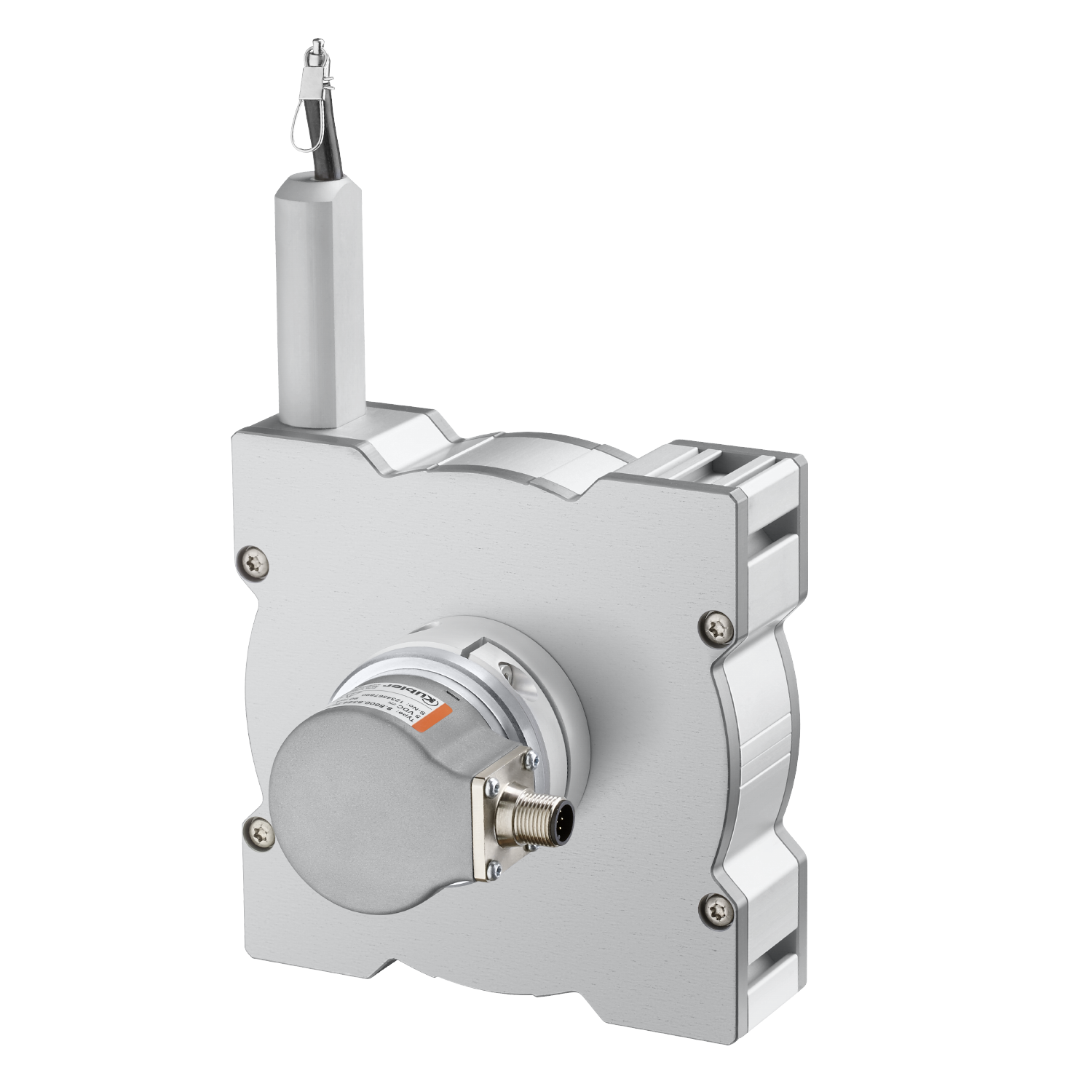

Encoder a filo

D135

  • Misurazione precisa
  • Torre funi mobile
  • Dinamica elevata

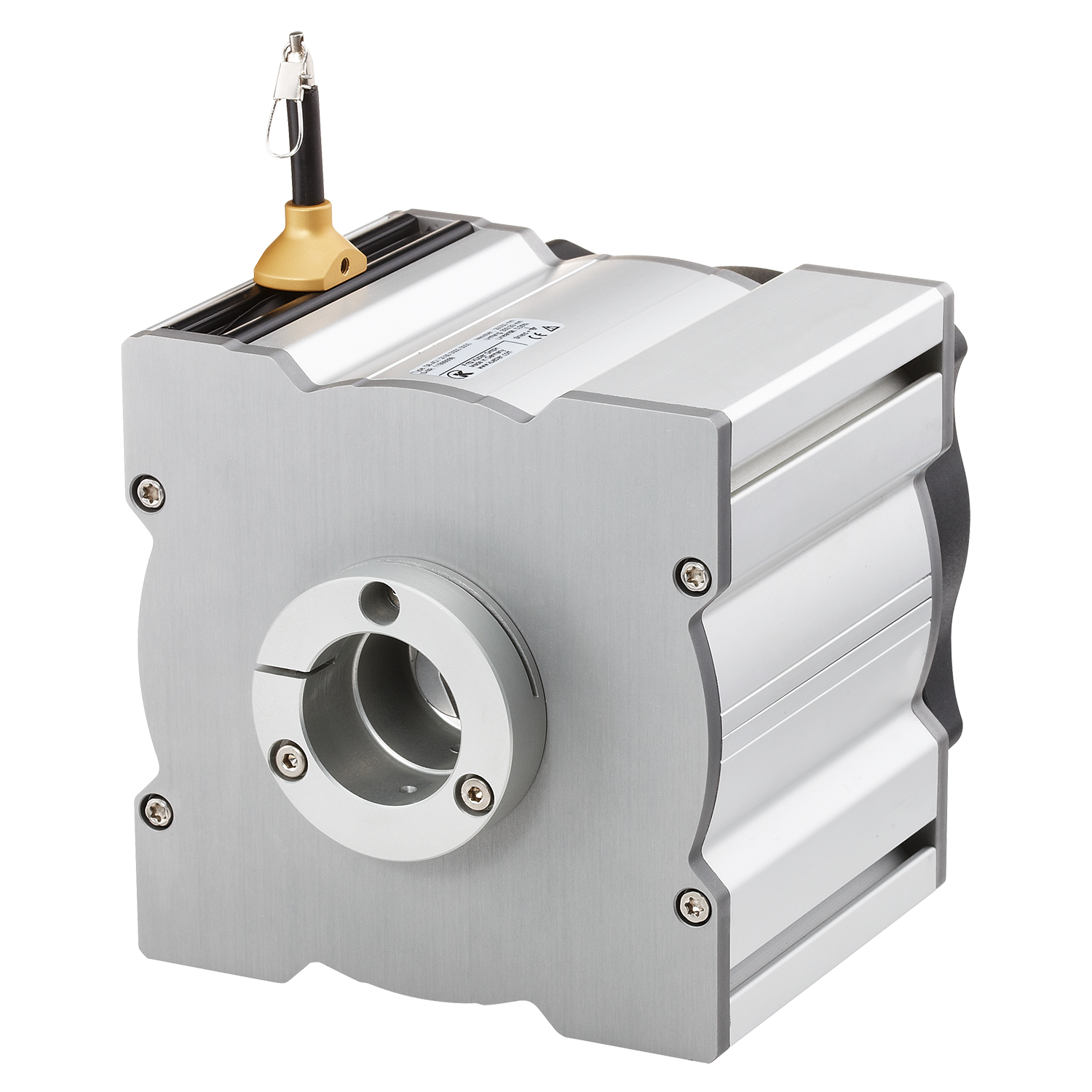

  • Encoder selezionabile a piacere

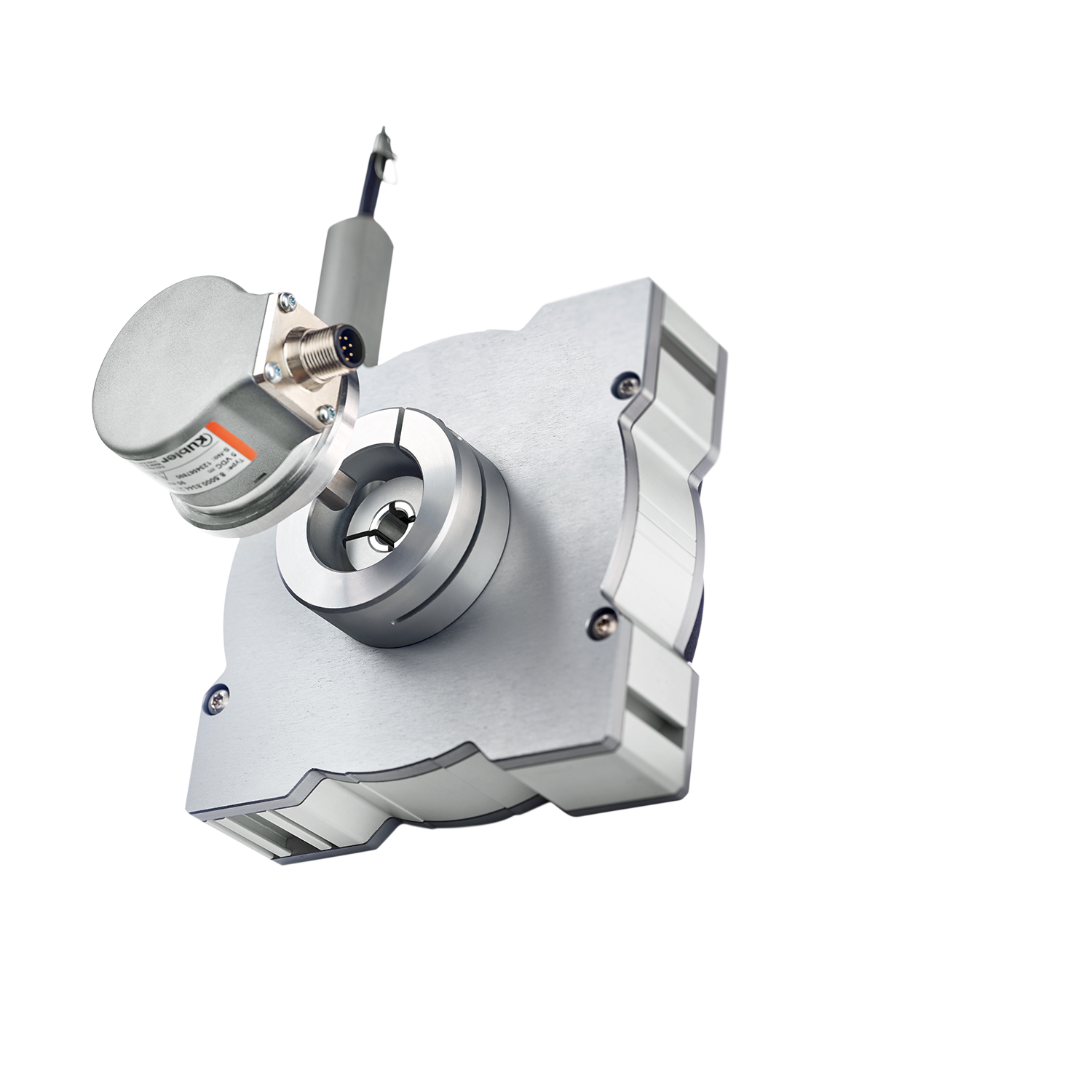

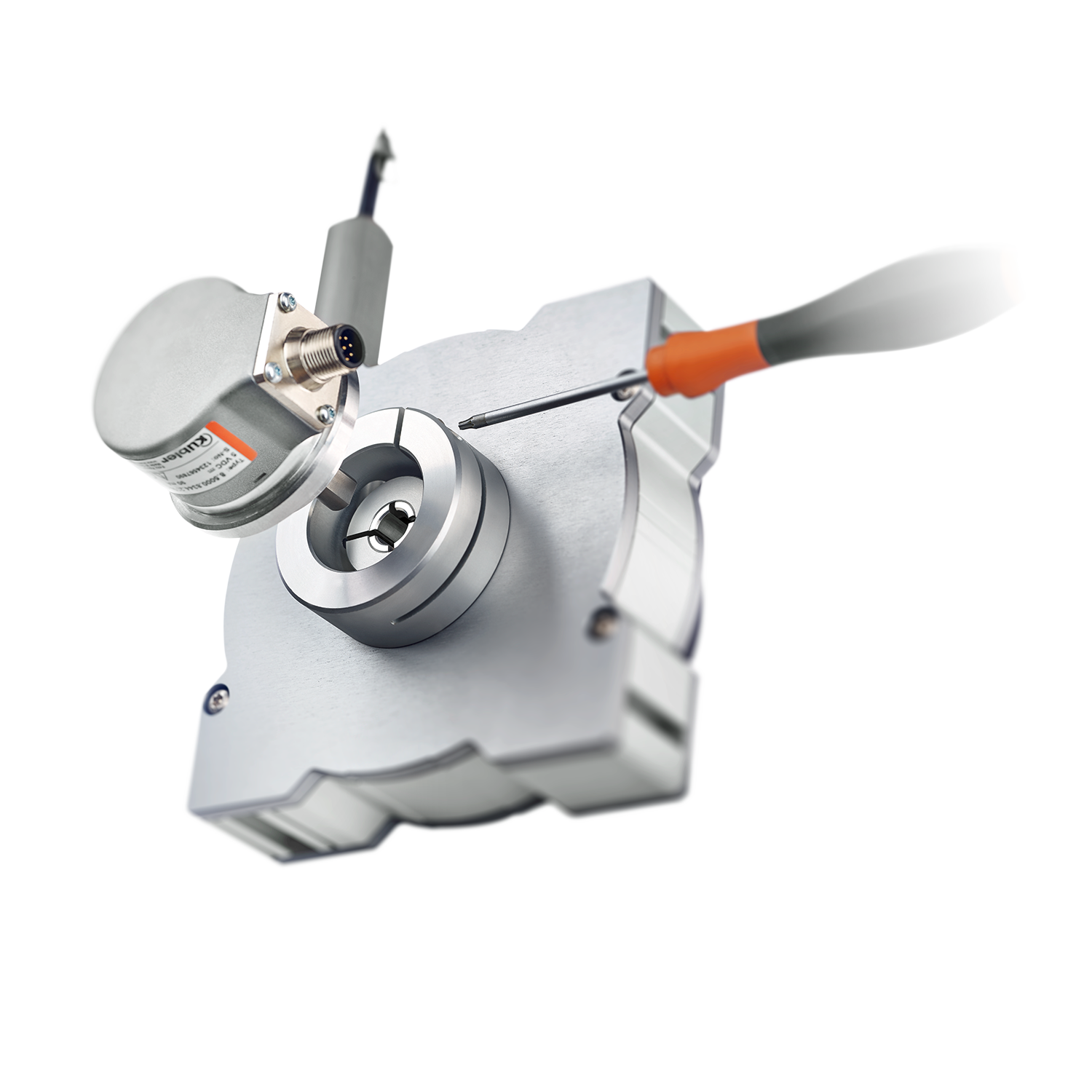

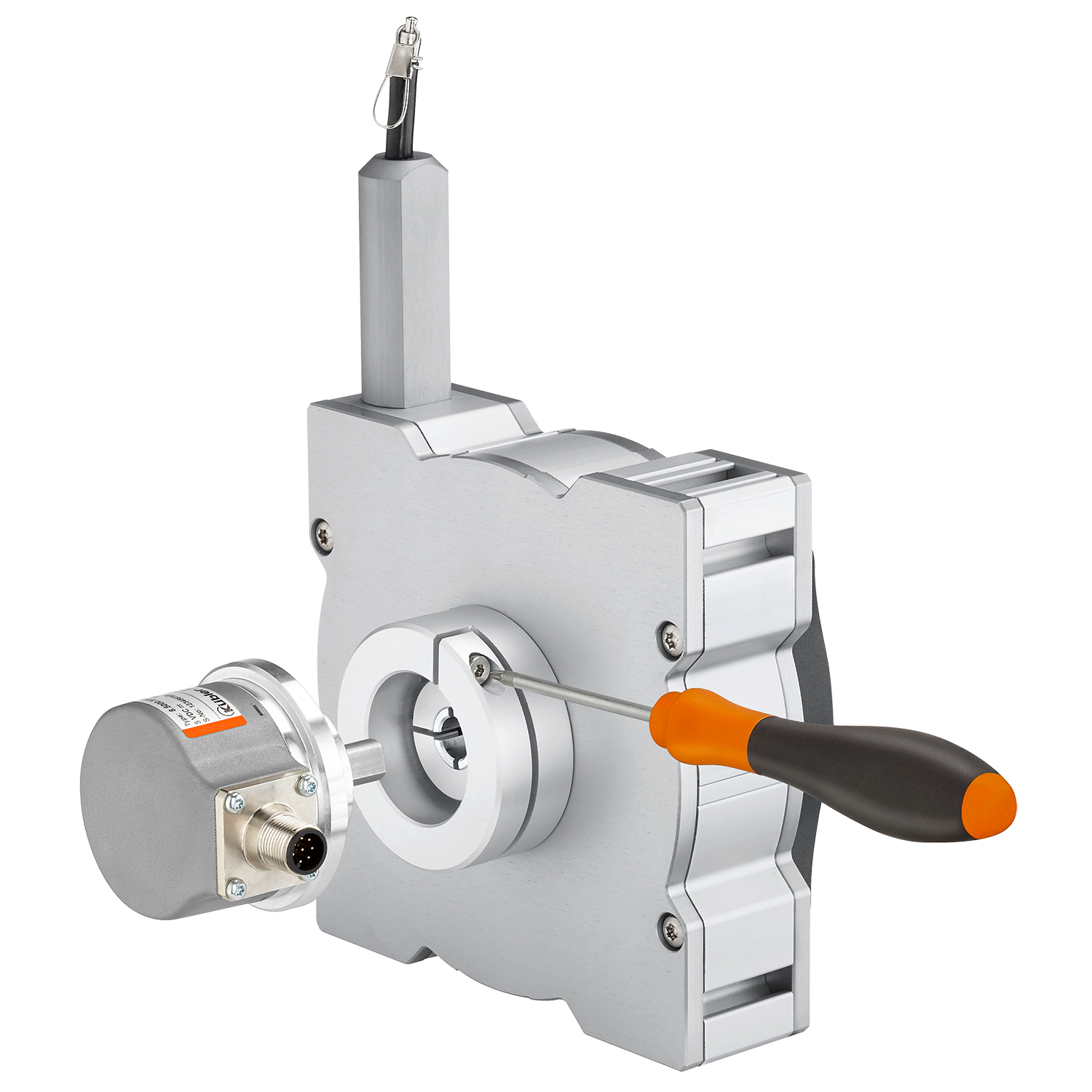

  • Montaggio alternato per encoder
  • Lunghezza di misura 42,5 m
  • Velocità 10 m/s
  • max. Linearità ±0,02 %
Analogico 0...10 V
EtherNet/IP
CANopen
EtherCAT
Controfase
TTL / RS422
SAE J1939
SinCos
PROFIBUS DP
PROFINET IO
SSI, binario
BiSS

Encoder a filo - perfetto per lunghi campi di misura.

L'encoder a fune D135 si può impiegare fino a una lunghezza di misura pari a 42,5 m.
Questo encoder a filo può essere combinato con i collaudati encoder Kübler Sendix con interfaccia incrementale o assoluta e con sensori analogici.
Grazie al design compatto, il D135 è si presta ottimamente per tutte le operazioni di misurazione da 8 a 42,5 metri.

Meccanica
Sistemi di misurazione Encoder a filo
Lunghezza di misura 8 m
10 m
12 m
15 m
20 m
25 m
30 m
35 m
40 m
42,5 m
Velocità 10 m/s
Dimensione 135 mm x 135 mm x 318 mm
Tipi di collegamento Cavo assiale
M23 Connettori
M12 Connettori
MIL Connettori
Temperatura d'esercizio -20 °C ... +90 °C
Protezione IP65
Elettronica
max. Linearità ±0,02 %
Interfacce Analogico 0...10 V
EtherNet/IP
CANopen
EtherCAT
Controfase
TTL / RS422
SAE J1939
SinCos
PROFIBUS DP
PROFINET IO
SSI, binario
BiSS
Tensione d'alimentazione 12...30 V DC

Encoder a filo D135

Robusto
• L'alloggiamento in alluminio anodizzato al titanio e la fune in acciaio inossidabile
consentono un utilizzo anche in condizioni estreme
• Uscita fune con usura ridotta grazie alla speciale guida con cuscinetto di scorrimento

Versatile
• Elevata velocità di traslazione ed elevata accelerazione
• Montaggio flessibile tramite piedini di fissaggio o dado di fissaggio
• Sono disponibili vari tipi di collegamento
Scheda tecnica

D135

PDF ∼ 931,5 KB | 08.2019
DE
EN
FR
Istruzioni di installazione

Consigli di sicurezza per gli Encoder a fune

Multilingue: Tedesco, Inglese, Francese, Italiano
PDF ∼ 160,6 KB | 05.2017

Manuale

Seilzuggeber A50, B80, C120, D135

PDF ∼ 932,0 KB | 09.2017
DE
EN
FR
Parametri di sicurezza

D135 Analog MTTFd

Multilingue: Tedesco, Inglese
PDF ∼ 214,8 KB | 06.2019

D135 Absolut MTTFd

Multilingue: Tedesco, Inglese
PDF ∼ 154,2 KB | 06.2019

File del dispositivo

58x8 CANopen

ZIP ∼ 63,9 KB | 02.2018

58x8 EtherCAT

ZIP ∼ 42,7 KB | 05.2017

58x8 PROFIBUS

ZIP ∼ 35,8 KB | 08.2017

58x8 PROFINET

ZIP ∼ 15,2 KB | 09.2016

F58x8 CANopen

ZIP ∼ 11,2 KB | 10.2014

M58x8 MT CANopen

ZIP ∼ 10,9 KB | 11.2016

F58xx ST Ethernet/IP

ZIP ∼ 14,9 KB | 08.2019

CAD / STEP

D135

ZIP ∼ 47,2 MB | 01.2015

Dichiarazione di conformità

A50 / B80 / C120 / D135 / Dichiarazione di conformità

Multilingue: Tedesco, Inglese, Francese
PDF ∼ 351,9 KB | 04.2016

Brochure

Automazione mobile

PDF ∼ 3,7 MB | 10.2019
DE
EN
FR

Panoramica del portafoglio encoder a filo

Multilingue: Tedesco, Inglese
PDF ∼ 221,1 KB | 11.2019

Accessori

Puleggia di rinvio

Puleggia di rinvio

Grazie alle pulegge di rinvio è possibile deviare i movimenti lineari anche intorno agli ostacoli. Questo incrementa non solo la flessibilità, bensì permette di compensare anche le tolleranze di montaggio. Inoltre, le pulegge di rinvio possono fungere da raschiatori antisporco e rompighiaccio.

Dati tecnici:
  • Angolo di montaggio (alluminio anodizzato)
  • Puleggia di rinvio (materia plastica POM)
  • Cuscinetto a sfera (tipo 696-2R5)
Dotazione:
  • 2 x viti a testa svasata per il fissaggio laterale
  • 2 x viti a brugola per il fissaggio a una superficie piana
8.0000.7000.0045

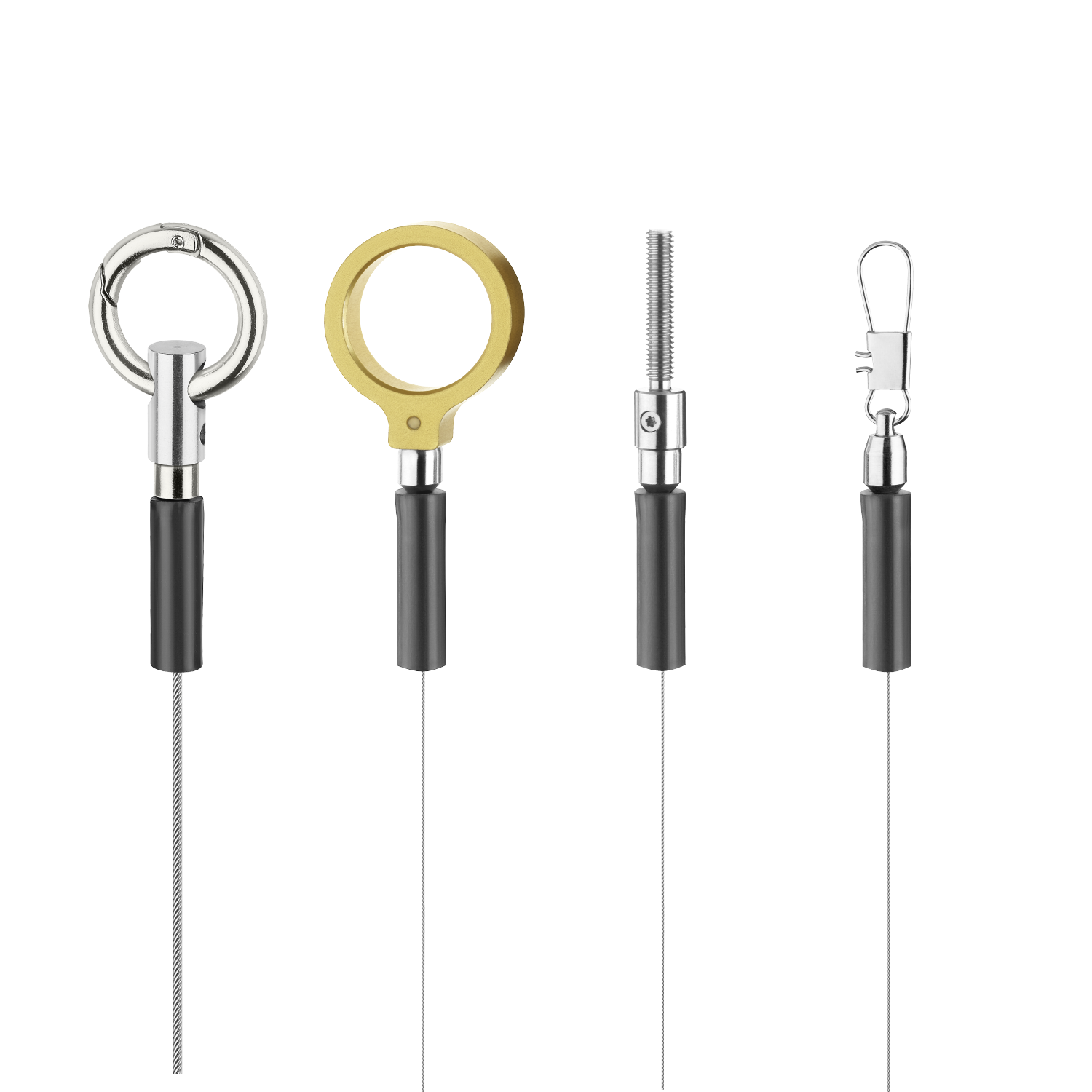

Prolunga per cavo in acciaio

Prolunga per cavo in acciaio

Grazie alle prolunghe per cavi, l'effettivo campo di misurazione può essere utilizzato senza alcuna perdita di risoluzione. A tale scopo, offriamo un portfolio composto da numerose prolunghe per cavi.
5 m 8.0000.7000.0048
0,5 m 8.0000.7000.0051
1 m 8.0000.7000.0052
6,5 m 8.0000.7000.0053
3 m 8.0000.7000.0055

Cavi e connettori

M12 Connettore con cavo /

M12 Connettore con cavo /

Cablaggio preconfezionati

Presa 5-poli
05.00.6081.2211.XXXM

Scheda tecnica
M12-Kabelsatz-PVC_Buchse-5-pol-A+offen_05.00.6081.2211.002M
DE EN FR

M12 Connettore di allacciamento /

M12 Connettore di allacciamento /

Connettore a innesto autoassemblato

Presa 5-poli
05.B-8151-0/9

Scheda tecnica
M12_Buchse_5-polig-05.B-8151-0_9
DE EN FR

M12 Connettore di allacciamento /

M12 Connettore di allacciamento /

Connettore a innesto autoassemblato

Presa 5-poli
05.B-8251-0/9

Scheda tecnica
M12_Buchse-gew_5-polig-A_05.B-8251-0_9
DE EN FR

M12 Connettore di allacciamento /

M12 Connettore di allacciamento /

Connettore a innesto autoassemblato

Analog ±10 V
Presa 4-poli
05.B8141-0

Scheda tecnica
M12_Buchse_4-polig-A_05.B8141-0
DE EN FR

M12 Connettore di allacciamento /

M12 Connettore di allacciamento /

Connettore a innesto autoassemblato

Presa 5-poli
8.0000.5116.0000

Scheda tecnica
M12_Buchse_5-polig-A_8.0000.5116.0000
DE EN FR

Cavo 5x0,14 mm<sup>2</sup>  /

Cavo 5x0,14 mm2 /

Articolo a metraggio non confezionato

PVC Ø 4,7 mm ± 0,2 mm
5x0,14 mm2
8.0000.6300.XXXX
Scheda tecnica
Kabel_5-adrig_PVC_8.0000.6300.xxxx
DE EN FR

Cavo 5x0,75 mm<sup>2</sup>  /

Cavo 5x0,75 mm2 /

Articolo a metraggio non confezionato

Controfase
TTL / RS422
TPE Ø 7,5 mm ± 0,3 mm
5x0,75 mm2
8.0000.6600.XXXX
Scheda tecnica
Cavo 5 fili PE-X 8.0000.6600.xxxx
DE EN FR
