Encoders Assoluti Monogiro

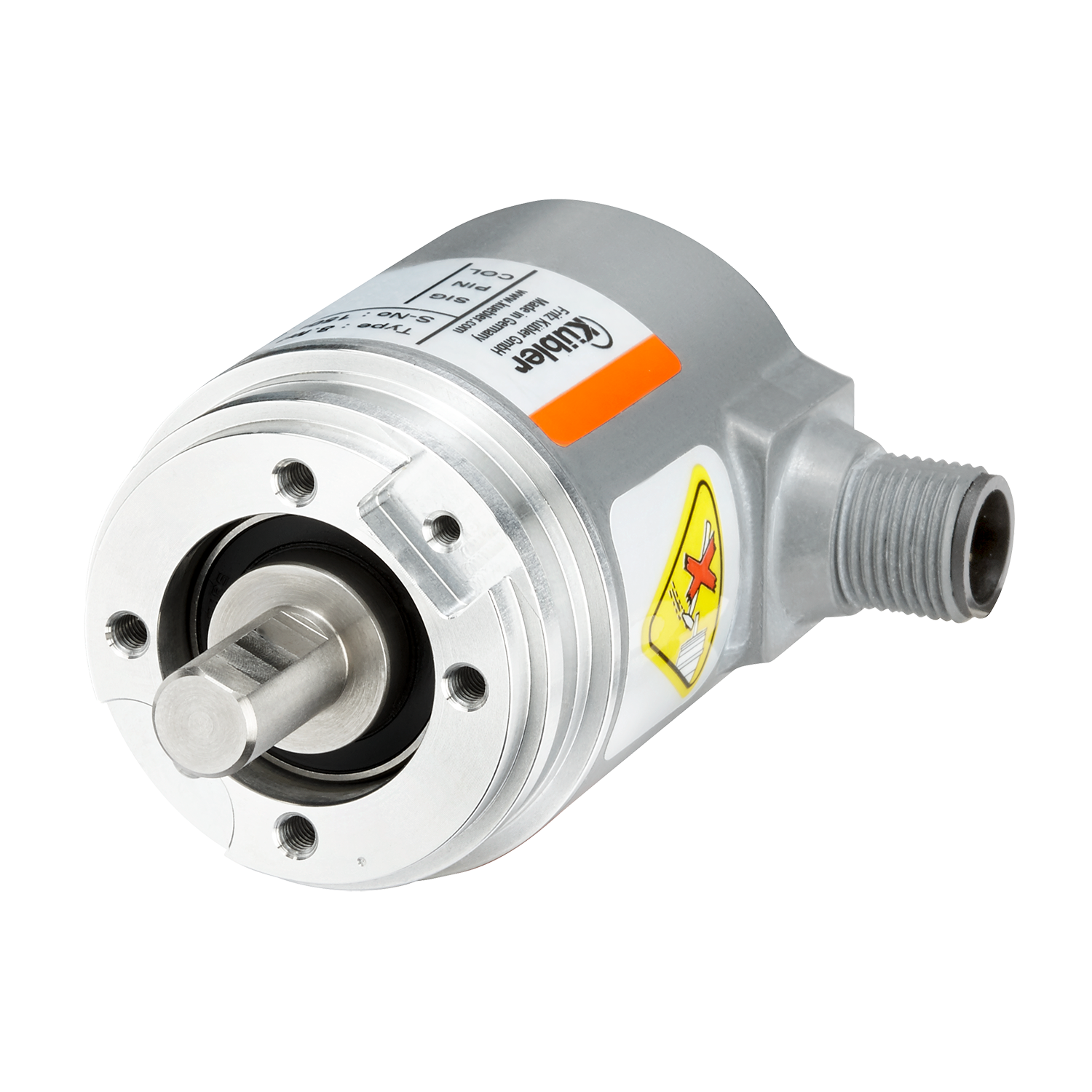

Sendix M3651A

  • Resistente
  • Senza usura
  • Magnetico - resistente
  • Dimensione Ø 36 mm
  • max 10 mm albero sporgente, con la superficie
  • max 1/4" albero sporgente, con la superficie
Analogico 0...10 V

Encoder magnetico monogiro con interfaccia analogica.

Meccanica
Dimensione Ø 36 mm
Tipo di albero 6 mm albero sporgente, con la superficie
8 mm albero sporgente, con la superficie
10 mm albero sporgente, con la superficie
1/4 " albero sporgente, con la superficie
tipo di flangia Flangia syncro / Flangia servo
Flangia di bloccaggio

Ø 36.00 mm
Temperatura d'esercizio -40 °C ... +85 °C
Protezione IP65
IP67
Tipi di collegamento Cavo assiale
Cavo radiale
M12 Connettori
M12
Velocità di rotazione massima 6.000 min-1
Peso 210 g
Elettronica
lettura magnetico
Alimentazione 10...30 V DC
15...30 V DC
Interfacce Analog 0...10 V
Analog 0...5 V
Analogico 4...20 mA
Affidabile e insensibile
  • Robusta costruzione di cuscinetti nel design Safety-Lock™ per la resistenza alle vibrazioni e agli errori di installazione.
  • Il numero ridotto di componenti assicura l'insensibilità magnetica.
  • Protezione IP67 e ampia gamma di temperature -40 °C ... +85 °C.
Applicazione orientata
  • Uscita in corrente 4 ... 20 mA.
  • Uscita in tensione 0 ... 10 V o 0 ... 5 V.
  • Diversi campi di misura.
  • Ingresso impostato per una facile messa in funzione.
Scheda tecnica

Sendix M3651A / M3671A

PDF ∼ 1,2 MB | 11.2023
DE
EN
FR
Manuale d'istruzioni

Manuale operativo per gli encoder con ATEX 2/22

Multilingue: Tedesco, Inglese, Francese, Italiano, Spagnolo
PDF ∼ 3,6 MB | 05.2023

Manuale operativo per gli encoder

Multilingue: Tedesco, Inglese, Francese
PDF ∼ 2,9 MB | 09.2022

Manuale

Encoder rotativo con interfaccia analogica

PDF ∼ 946,1 KB | 11.2021
DE
EN
Parametri di sicurezza

Sistema-Biblioteca

Multilingue: Tedesco, Inglese, Francese
ZIP ∼ 6,3 MB | 07.2023

Dichiarazione di conformità

Sendix M3651A / M3651AR / M3671A / M5851A CE

PDF ∼ 67,2 KB | 10.2021
DE
EN
CAD meccanico / STEP

M365XA

ZIP ∼ 11,6 MB | 10.2021

CAD elettronico / ePlan

M3651A(R) / M3671A

ZIP ∼ 9,2 MB | 09.2022

Certificati Prodotti

Encoder UL Canada

PDF ∼ 79,9 KB | 11.2019
EN

Encoder UL USA

PDF ∼ 78,2 KB | 11.2019
EN

Sendix M36xx / M58xx - E1

PDF ∼ 153,6 KB | 01.2022
DE

Test in nebbia salina per encoder rotativo (IEC 68-2-11/672h)

PDF ∼ 39,6 KB | 05.2023
DE
EN
Storie di successo

Quick Coupler M36

PPTX ∼ 1,7 MB | 01.2024
EN

Accessori

Accoppiamento a soffietto, Ø 15 mm

Accoppiamento a soffietto, Ø 15 mm

Gli accoppiamenti a soffietto sono utilizzati per il collegamento, ottimizzato in termini di costi, del motore e dell'encoder. Inoltre, si ottiene una correzione degli errori angolari tra l'azionamento e l'encoder. Compensazione di grandi errori assiali.

Accoppiamento a soffietto (acciaio inossidabile).
8.0000.1102.XXXX
Scheda tecnica
Giunti a soffietto e rondelle elastiche
DE EN FR
CAD meccanico / STEP
Giunti a soffietto e rondelle elastiche

Eccentrici di fissaggio

Eccentrici di fissaggio

Per encoder ad albero con flangia sincro ø 36 mm

Ambito di consegna
- 3 eccentrico
- 3 viti
8.0010.4200.0000
Scheda tecnica
Accessori per encoder ad albero
DE EN FR
CAD meccanico / STEP
8.0010.4200.0000

Cavi e connettori

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6021.E211.XXXM

Scheda tecnica
Cavo M12, PUR, presa, V4A, 5 poli, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli PUR Ø 4,7 mm ± mm
4x0,34 mm2
05.00.6061.6211.XXXX

Scheda tecnica
Cavo M12, PUR, presa, 4 pin, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

Analog ±10 V
IO-Link
Alimentazione
Spina 4-poli PUR Ø 4,7 mm ± 0,2 mm
4x0,34 mm2
05.00.6061.6311.xxxM

Scheda tecnica
Cordone M12, PUR, presa, angolare, a 4 poli, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli

Spina 4-poli PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6061.6462.XXXM

Scheda tecnica
Cavo M12, PUR, presa, 4 pin, codifica A + pin
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6061.D211.XXXM

Scheda tecnica
Cavo M12, PUR, presa, V4A, 4 poli, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Scheda tecnica
Cavo M12, PVC, presa, 5 pin, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A211.XXXM

Scheda tecnica
Cavo M12, PVC, presa, 5 pin, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A311.XXXM

Scheda tecnica
Cavo M12, PVC, femmina, angolare, a 5 poli, codifica A, estremità aperta, CANopen
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Presa 5-poli

Spina 5-poli PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A4A2.XXXM

Scheda tecnica
Set di cavi M12, PVC, presa, 5 pin, codifica A
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Presa 5-poli

Spina 5-poli PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A5A3.XXXM

Scheda tecnica
Cavo M12, PVC, femmina, angolato, 5 pin, codifica A, maschio, angolato, CANopen
DE EN FR

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
SAE J1939
Modbus
Presa 5-poli

Spina 5-poli Ø 5,6 mm ± 0,2 mm
5 x 0,34 mm2
05.00.60F1.A2A4.0xxM

Scheda tecnica
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
05.B-8151-0/9

Scheda tecnica
Presa M12, 5-pin
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
05.B-8251-0/9

Scheda tecnica
Presa M12, angolare, a 5 pin, con codice A
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli
05.B8141-0

Scheda tecnica
Presa M12, 4 pin, codifica A
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

Analog ±10 V
IO-Link
Alimentazione
Presa 4-poli
05.B8241-0

Scheda tecnica
Presa M12, angolare, 4 pin, codifica A
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
8.0000.5116.0000

Scheda tecnica
Presa M12, 5 pin, codifica A
DE EN FR

M12 Connettore di allacciamento , per l'area Ex

M12 Connettore di allacciamento , per l'area Ex

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
8.0000.5116.0000.Ex

Scheda tecnica
Presa M12, Ex 2/22, 5-poli, codifica A
DE EN FR

M12 Connettore di allacciamento ,  Acciaio inossidabile V4A

M12 Connettore di allacciamento , Acciaio inossidabile V4A

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
8.0000.5116.0000.V4A

Scheda tecnica
Presa M12, acciaio inossidabile V4A, 5 pin, codifica A
DE EN FR
