SK 1SC-1D
|
|
Przetwornik sygnałów — konwertuje, zwielokrotnia i dzieli sygnały wyjściowe.

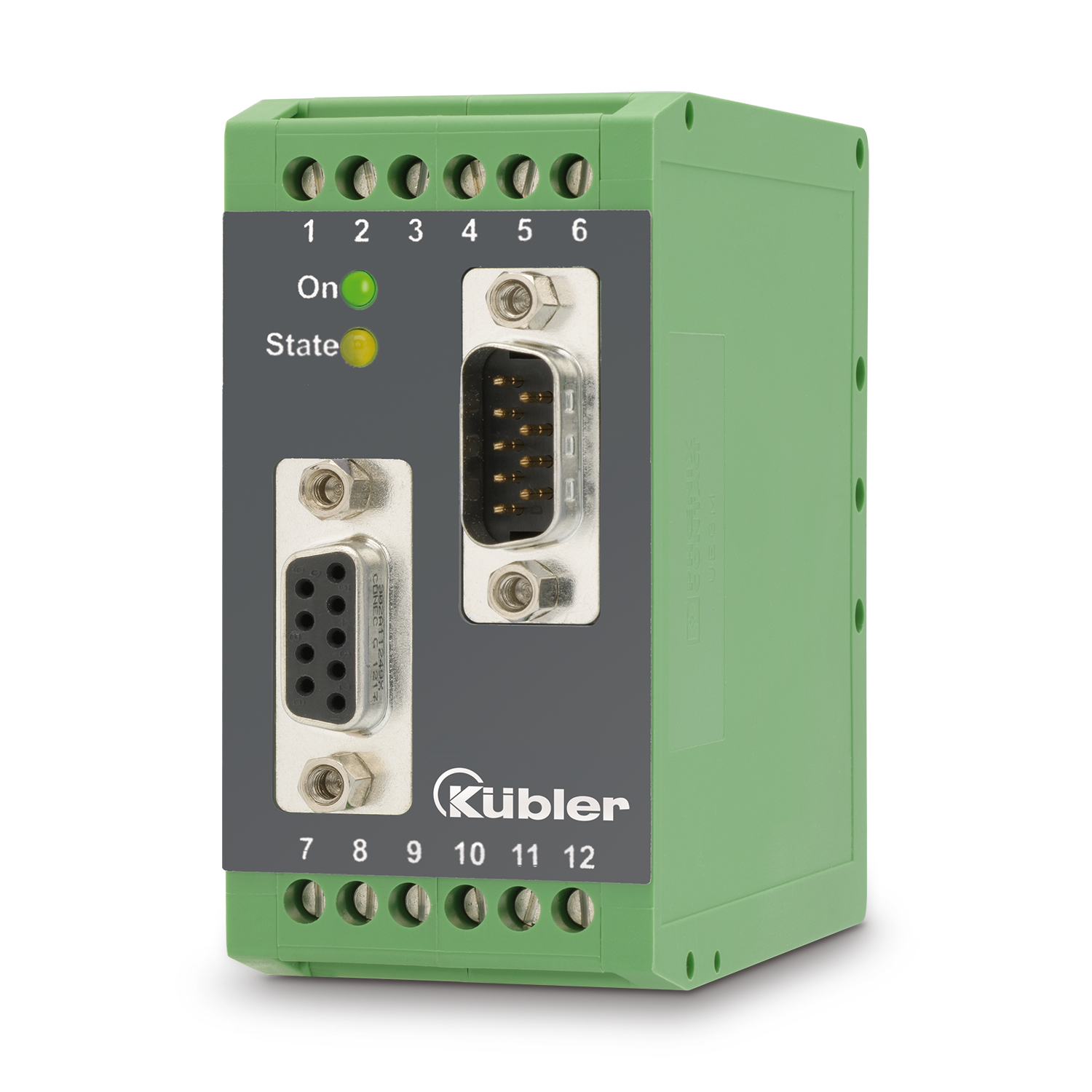

Przetwornik sygnałów SK 1SC-1D konwertuje, zwielokrotnia i dzieli sygnały wyjściowe enkoderów SinCosi porównywalnych systemów pomiarowych w celu wygenerowania inkrementalnych sygnałów impulsowych. Odpowiednia liczba impulsów wyjściowych jest interpolowana z każdego okresu odbieranego sygnału napięcia o przebiegu sinusoidalnym lub cosinusoidalnym z uwzględnieniem regulowanego mnożnika. W razie potrzeby mogą być one również dzielone przed wyjściem. Wszystkie ustawienia konfiguruje się przy użyciu 8-biegunowego przełącznika DIL.
Moduł można szybko i łatwo zamontować w szafce sterowniczej na standardowej szynie DIN.
| Mechanicznie | |
|---|---|
| Wielkość | 40 mm x 79 mm x 91 mm |
| Temperatura pracy | 0 °C ... 45 °C |
| Stopień ochrony |
IP20 |
| Rodzaje przyłączy |
Zaciski śrubowe Wtyk SUB-D |
| Elektryczny | |
|---|---|
| Interfejsy wejściowe | SinCos |
| Wyjścia Interfejsowe |
HTL TTL / RS422 |
| Kodowanie wejść |
Sin+, Sin-, Cos+, Cos-, Ref+, Ref-, VM |
| Kodowanie wyjść |
A, B, 0 A, A|, B, B|, 0, 0| |
| Częstotliwość wejściowa | 400.000 Hz |
| Częstotliwość wyjściowa | 4.000.000 Hz |
| Napięcie zasilające |
18...30 V DC |
Charakterystyka
- Przetwarza sygnały sinusoidalne o standardowym poziomie 1 Vpp na przyrostowe sygnały kwadratowe.
- Wyjścia A, /A, B, /B, 0, /0 (RS422 / TTL) i A, B, 0 (18 ... 30 V HTL).
- Mnożnik dla interpolacji regulowany w zakresie 1 : 5 do 1 : 50.
- Dzielnik regulowany w zakresie 1 : 1 do 1 : 128 dla zmniejszenia częstotliwości wyjściowej.
- Sinusoidalna częstotliwość wejściowa 0 do 400 kHz.
- Kwadratowa częstotliwość wyjściowa do 4 MHz.
- Przełączalny filtr zakłóceń.
- Wszechstronne funkcje, takie jak wejście sterujące do wyzwalania błędu, wyjście sterujące "Error".
- Integracja sygnałów SinCos jako sygnałów kwadratowych w sterowniku PLC.
- Możliwa interpolacja sygnałów SinCos.
- Możliwość zastosowania w połączeniu z enkoderami i czujnikami.
- Szeroki zakres możliwości sterowania konwerterem (HTL, TTL / RS422).
