Wskaźniki pozycji elektroniczny
570T
|
|

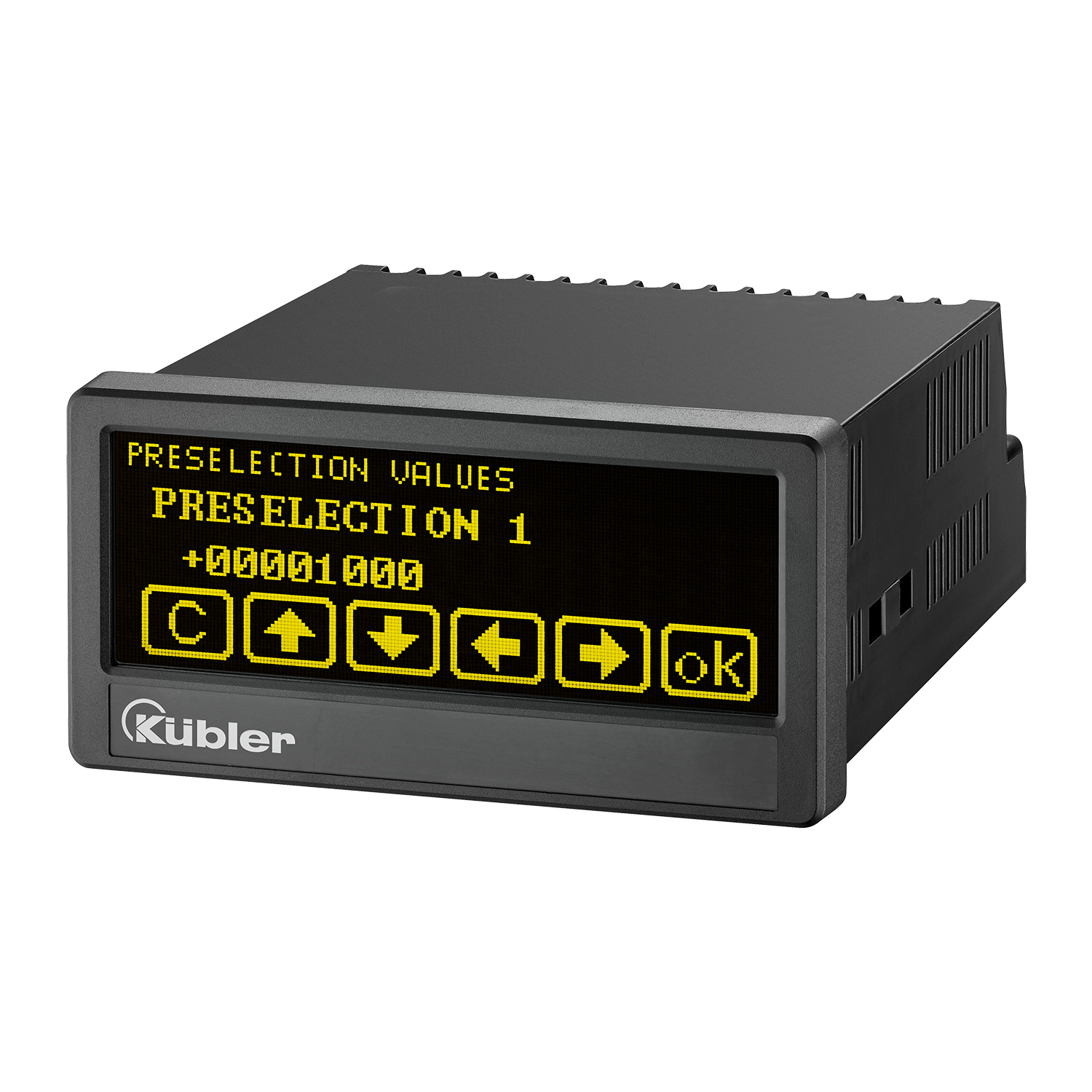

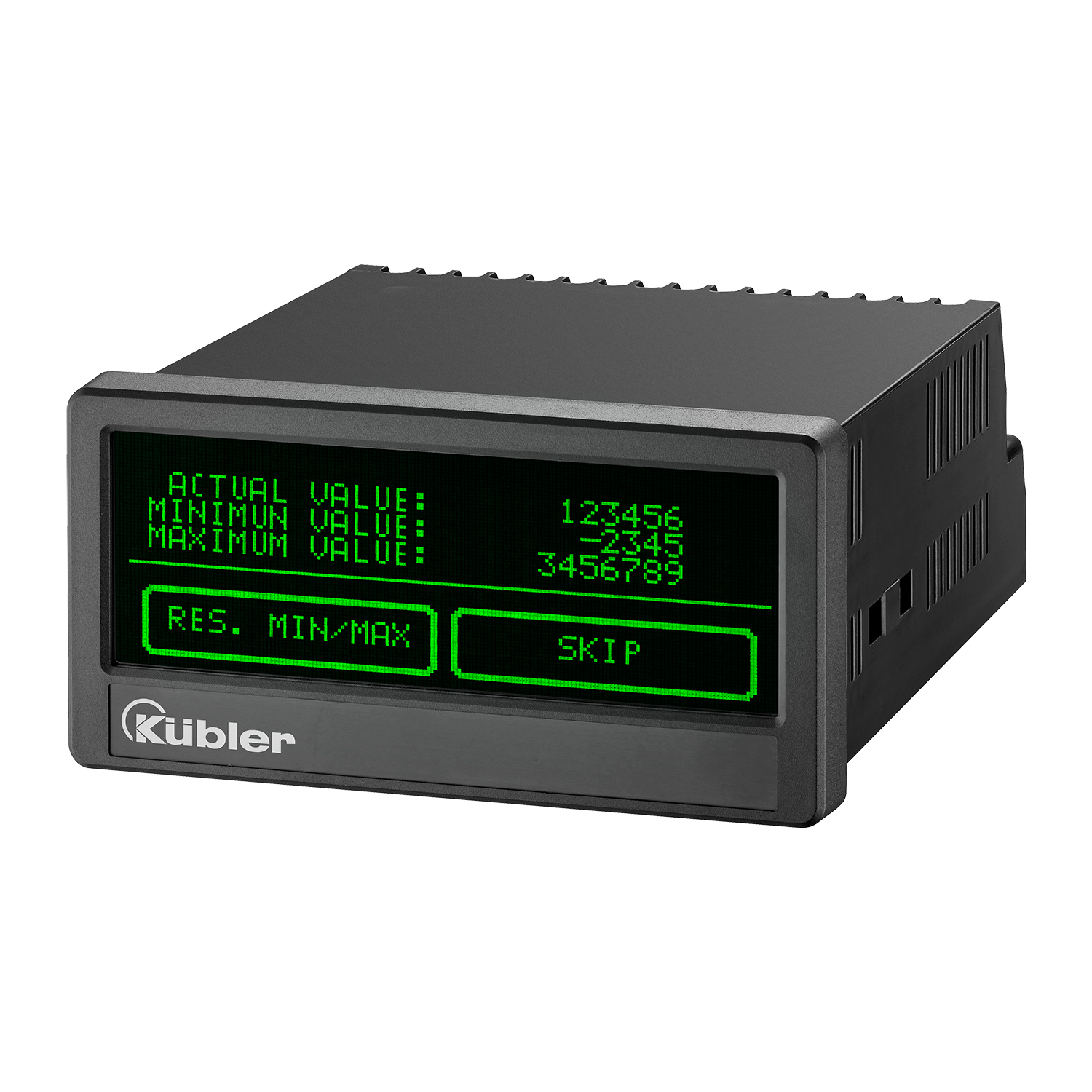

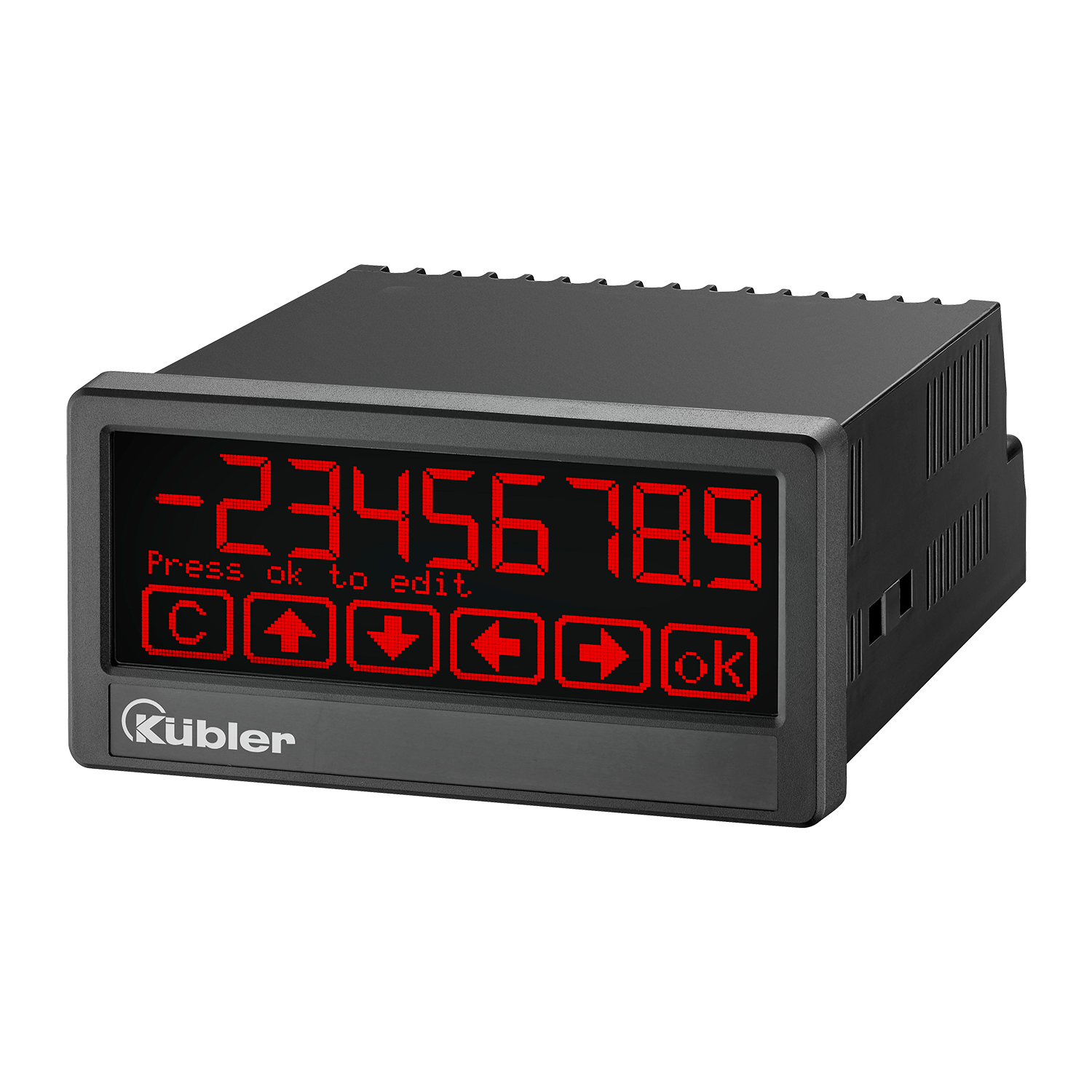

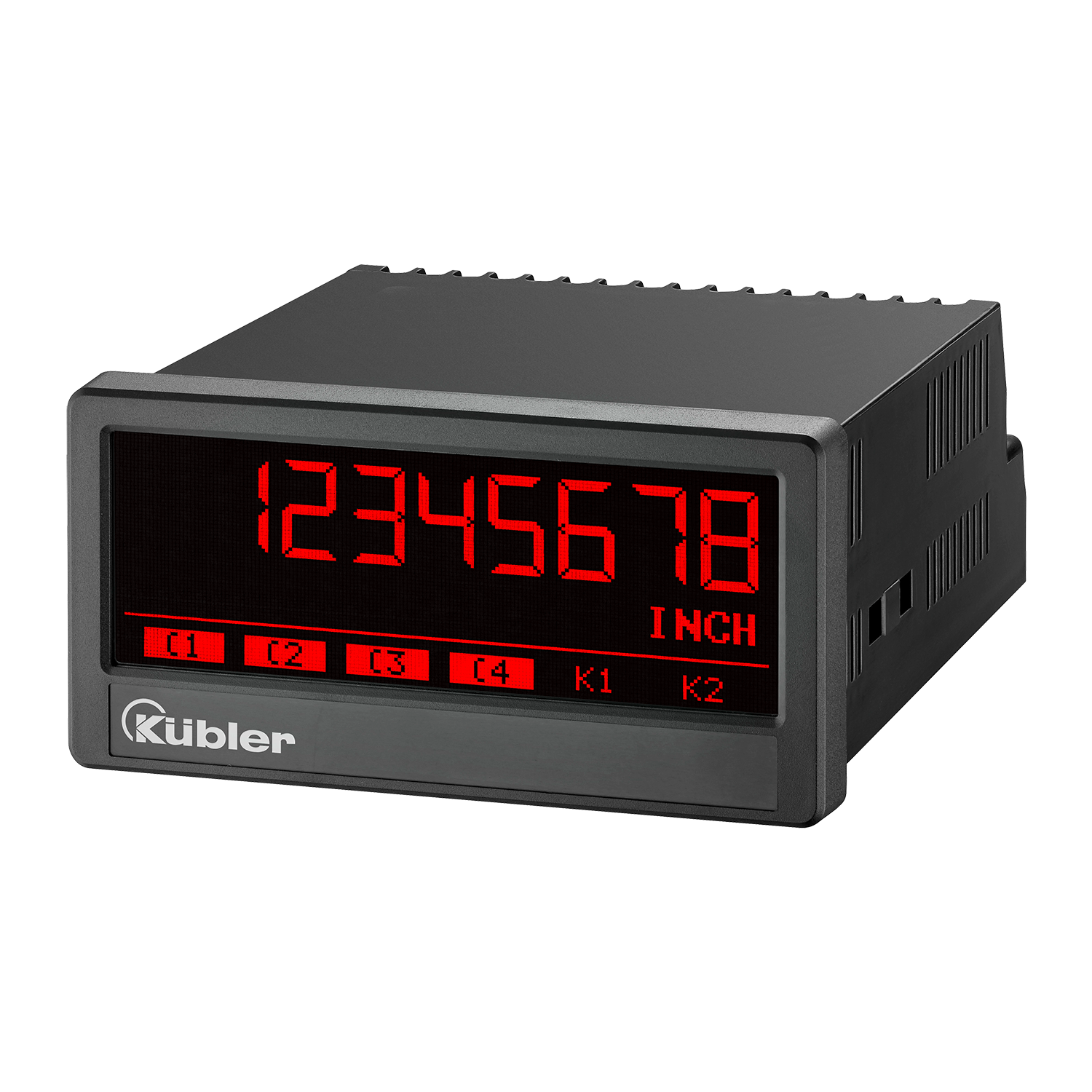

Dotykowy wskaźnik pozycji SSI do czujników absolutnych SSI.
Szybki wskaźnik SSI typu 570T jest przystosowany do enkoderów absolutnych SSI o rozdzielczości do 32 bitów. Może pełnić funkcję wskaźnika głównego lub pomocniczego. Dzięki prostemu przyporządkowaniu i maskowaniu bitów ten skalowalny i umożliwiający linearyzację wskaźnik można również łączyć kaskadowo w celu rozszerzenia zakresu wskazania w zależności od potrzeb. Jako warianty wyjścia dostępne są 4 wartości graniczne, wyjście analogowe i interfejs RS232.| Mechanicznie | |
|---|---|
| Model | elektroniczny |
| Funkcje |
Wskaźnik częstotliwości Wskaźniki pozycji Licznik nastawny Tachometry bez wartości granicznych Tachometry z wartościami granicznymi Wskaźniki pozycji |
| Wielkość 1 |
96 x 48 mm | 92 x 45 mm |
| Stopień ochrony |
IP20 IP65 |
| Temperatura pracy | -20 °C ... +60 °C |
| Waga | 200 g |
| Reset |
elektroniczny |
(1) Instalacja | Przedni panel
| Elektryczny | |
|---|---|
| Napięcie zasilające |
115 V AC 230 V AC 18...30 V DC |
| Wejście sygnału |
TTL / RS422 PNP SSI, binär SSI, gray |
| Wyjście sygnału |
Analog ±10 V Analog 0...10 V Analog 0...20 mA Analogowy 4...20mA RS232 RS485 2 x Relais 4 x PNP |
| Interfejsy |
Modbus Printer CR/LF Drivecom DIN ISO 1745 |
Właściwości
- Zaprojektowany dla formatów SSI od 10 do 32 bitów.
- 4 wyjścia przełączające jako limity lub presety (czas reakcji < 1 ms), programowalne również z presetem nadążnym.
- Skalowalne wyjście analogowe (czas odpowiedzi < 150 ms), rozdzielczość 16 bit, -10 do +10 V, 0 do 20 mA lub 4 do 20 mA.
- Interfejs szeregowy RS232 lub RS485 do odczytu i zapisu danych.
- Wersja z 2 wyjściami przekaźnikowymi jako wartości graniczne lub nastawy wstępne; programowalne również jako nastawy wstępne nadążne.
- Kod szary lub binarny.
- Obudowa DIN 96 x 48 mm, IP65.
- Dodatkowy wskaźnik prędkości.
- Napięcie zasilania AC i DC w jednym urządzeniu.
- Praca w trybie Master lub Slave.
- Złącze śrubowe.
- Częstotliwości zegara SSI od 100 Hz do 1 MHz.
- Wyświetlacz może być regulowany przez skalowanie i programowanie offsetu.
- Duży wyświetlacz LCD o wysokości 13 mm, 8 cyfr, z regulowaną jasnością. 3-kolorowy - czerwony / zielony / żółty - programowalny.
- Funkcja koncentryczności.
- Linearyzacja w 24 punktach.
- Wygaszanie bitów.
- Wyświetlanie pozycji i prędkości.
Akcesoria
Zestaw mocujący
1 zestaw składa się z 2 haków zatrzaskowych.| 6.0000.S050.0002 |
