Kit per la misurazione della lunghezza / Sistemi con ruota di misurazione
Individuali e flessibili
- Soluzione specifica per il cliente
- Ruote misuratrici per superfici differenti
- Encoder appropriati
- Incrementali o assoluti
- Collegamento flessibile all’applicazione
Rilevamento della posizione: combina il tuo sistema di misurazione personalizzato
Dal braccio a molla per encoder sino a svariate ruote misuratrici. Con diverse circonferenze e profili, è possibile combinare i componenti meccanici agli encoder Kübler Sendix. Adatta il sistema di misurazione alle tue specifiche esigenze applicative. Kübler ti offre sempre il sensore ottimale per la tua applicazione. Sono disponibili innumerevoli opzioni di ordinazione ed è possibile realizzare anche modifiche e soluzioni speciali pensate appositamente per i clienti.
Mini sistema di ruota misuratrice
- Risoluzione 100 μm
- Velocità fino a 2 m/s
- Lunghezza di misura ±0,015°
Sistema di ruote di misurazione compatto
- Opzioni di montaggio flessibili
- Risoluzione fino a 2500 ppr
- 200 mm o 6" di circonferenza
- Vari rivestimenti per ruote di misurazione
Kit di misurazione di lunghezza con ruota di misurazione
- Svariate superfici
- Encoder appropriati
- Diverse risoluzioni
Set di misurazione della lunghezza con cinghia dentata e puleggia
- Lunghezza di misura fino a 400 m
- Velocità fino a 5 m/s
- Incrementale o assoluto
Kit di misurazione di lunghezza con cremagliera e pignone
- Risoluzione 100 µm
- Lunghezza di misura fino a 0,5 mm
- Incrementale o assoluto
Componenti del sistema
Per chi ama personalizzare abbiamo creato componenti del sistema appropriati per la nostra gamma di sistemi di misurazione lineare.
Dai bracci a molla degli encoder alle ruote misuratrici dalle dimensioni e superfici più disparate, come gomma, materia plastica, metallo, ecc.
Braccio a molla per encoder - Compact
- Pressione di contatto fino a 20 N
- Può essere combinato con un encoder da 36...40 mm e una ruota di misurazione
- Encoder adattabile a passi di 30°
Braccio a molla per encoder - Performance
- Pressione di contatto fino a 40 N
- Può essere combinato con un encoder di 58 mm e una ruota di misurazione
- Montaggio flessibile
La tecnologia nel dettaglio
Svariati rivestimenti delle ruote per adattarsi alle diverse superfici del materiale da misurare.

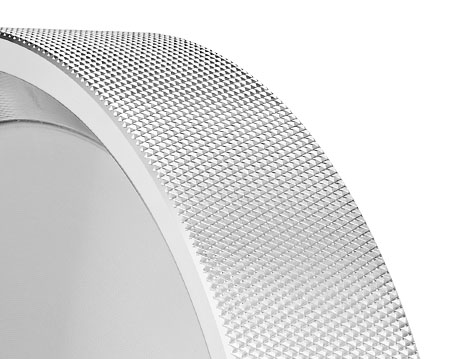

Ruota di misurazione con superficie a zigrinatura quadrata
Superficie in alluminio per la misurazione della lunghezza del materiale scorrevole nell’industria del cartone, del legno e tessile. Le zigrinature quadrate possono essere impiegate anche per materiali di misurazione con gomma o materia plastica morbida. Le ruote misuratrici Kübler sono disponibili in due misure e con una circonferenza di 0,2 m e 0,5 m. È possibile combinare le ruote misuratrici con il relativo encoder rotativo Sendix e un braccio a molla per encoder. Per la valutazione si può ricorrere a una varietà di contatori e display della nostra gamma Codix.
Vai alle ruote misuratrici

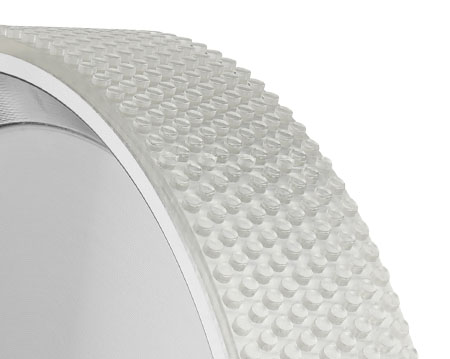

Ruota di misurazione con superficie protrudente
Superficie in poliuretano per la misurazione della lunghezza del materiale scorrevole nell’industria del cartone, del legno, della carta, tessile e della plastica. Le protuberanze si possono impiegare anche per tappeti, cavi o tessuti non tessuti. Le ruote misuratrici Kübler sono disponibili in due misure e con una circonferenza di 0,2 m e 0,5 m. È possibile combinare le ruote misuratrici con il relativo encoder rotativo Sendix e un braccio a molla per encoder. Per la valutazione si può ricorrere a una varietà di contatori e display della nostra gamma Codix.
Vai alle ruote misuratrici

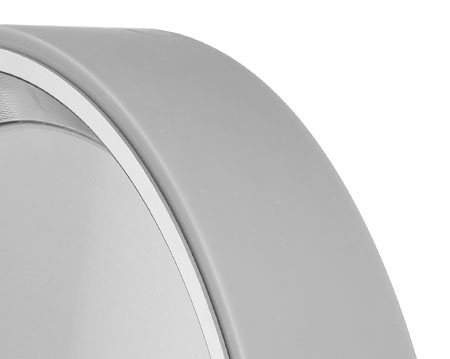

Ruota di misurazione con superficie in materia plastica liscia
Superficie in poliuretano per la misurazione della lunghezza del materiale scorrevole nell’industria del cartone, del legno, della carta, tessile e della plastica. La materia plastica liscia può essere impiegata anche per fili, metalli ingrassati, profili in acciaio, pelle o superfici verniciate. Le ruote misuratrici Kübler sono disponibili in due misure e con una circonferenza di 0,2 m e 0,5 m. È possibile combinare le ruote misuratrici con il relativo encoder rotativo Sendix e un braccio a molla per encoder. Per la valutazione si può ricorrere a una varietà di contatori e display della nostra gamma Codix.
Vai alle ruote misuratrici

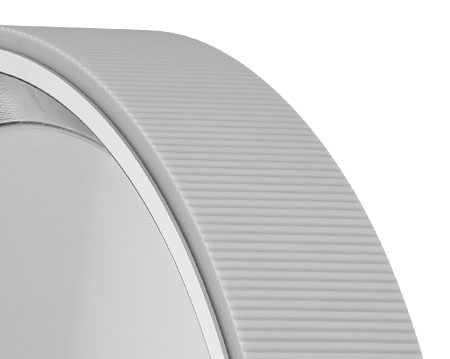

Ruota di misurazione con superficie in materia plastica ondulata
Superficie in poliuretano per la misurazione della lunghezza del materiale scorrevole nell’industria del cartone, del legno, della carta, tessile e della plastica. La materia plastica ondulata può essere impiegata in particolare anche per metalli non ingrassati, vetro, rivestimenti per pavimento o superfici verniciate. Le ruote misuratrici Kübler sono disponibili in due misure e con una circonferenza di 0,2 m e 0,5 m. È possibile combinare le ruote misuratrici con il relativo encoder rotativo Sendix e un braccio a molla per encoder. Per la valutazione si può ricorrere a una varietà di contatori e display della nostra gamma Codix.
Vai alle ruote misuratrici
Ruota di misurazione con superficie in gomma naturale liscia
Ruota di misurazione da 12”, idonea al mercato americano. Superficie in NR per la misurazione della lunghezza del materiale scorrevole nell’industria del cartone, del legno, della carta e della plastica. È possibile combinare le ruote misuratrici con il relativo encoder rotativo Sendix e un braccio a molla per encoder. Per la valutazione si può ricorrere a una varietà di contatori e display della nostra gamma Codix.
Vai alle ruote misuratrici
