Codeurs Absolu multitours

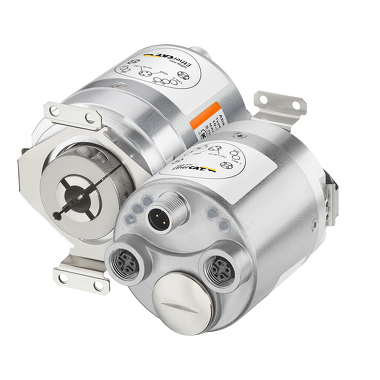

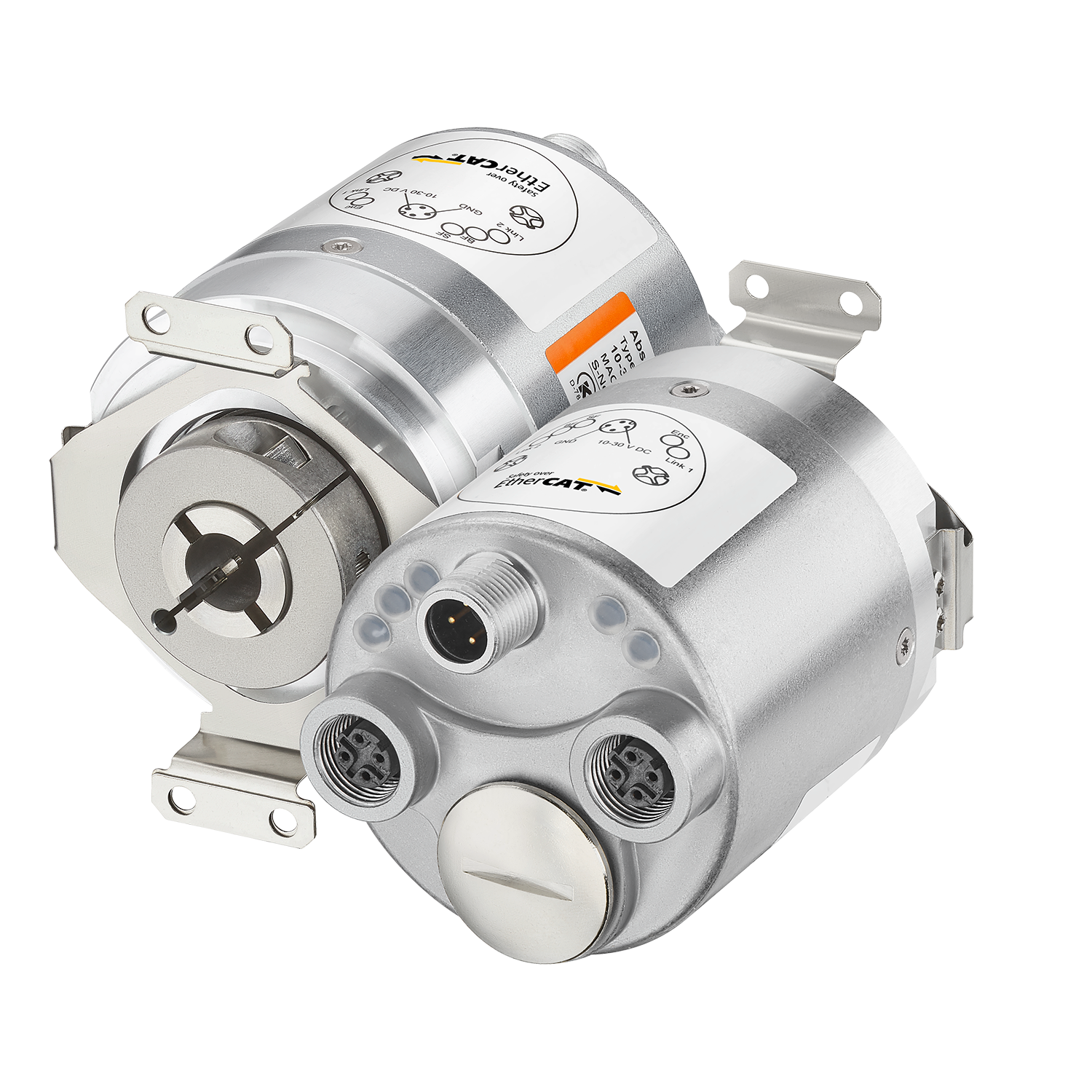

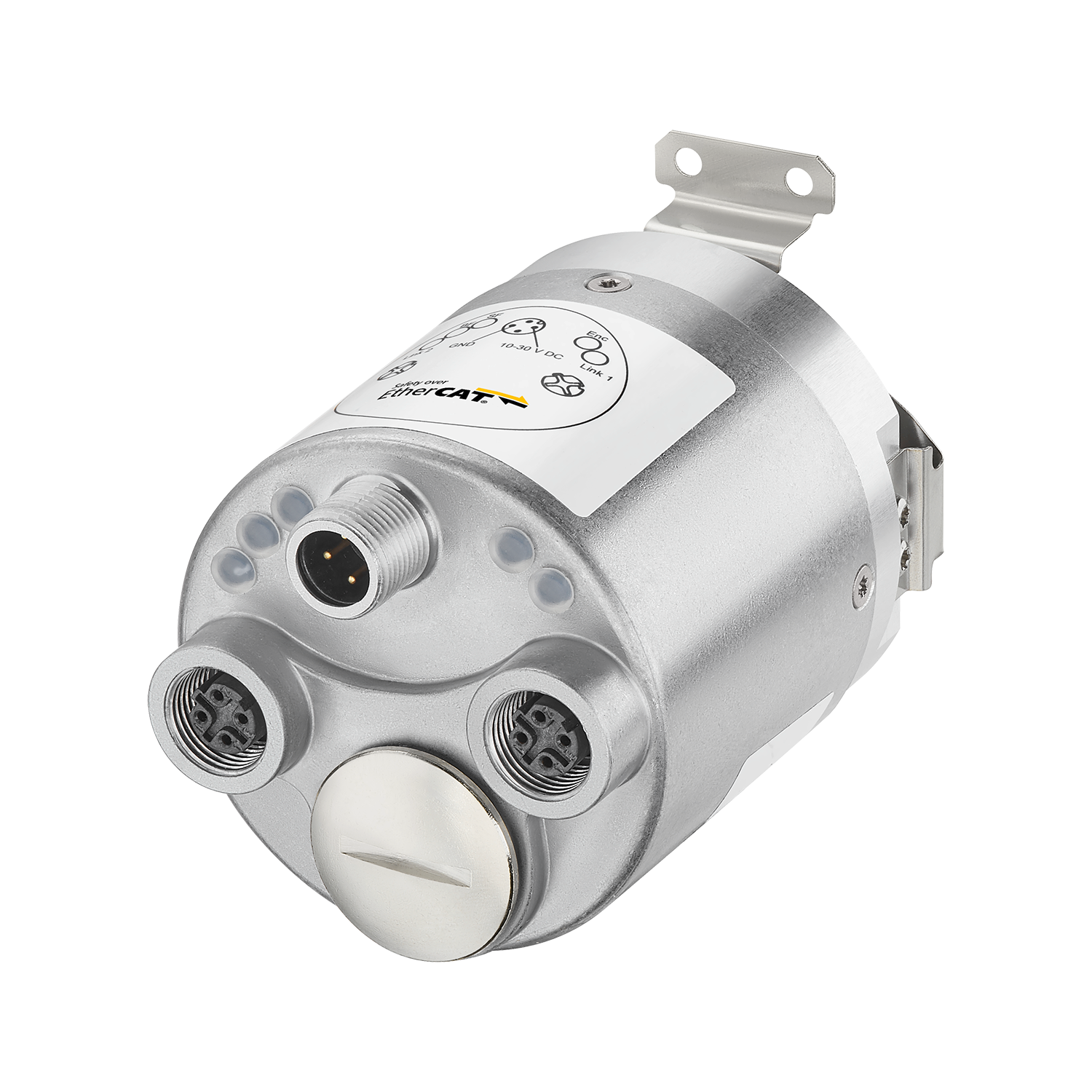

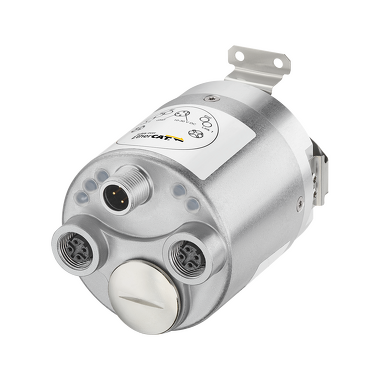

Sendix S5888FS2
|
|
Codeurs Sendix sécurisés avec interface FSoE et Cyber Security
Les codeurs optiques absolus Sendix S58 FSoE sont basés sur la nouvelle plate-forme Industrial Ethernet de Kübler et sont donc déjà conçus pour les futurs concepts de l'industrie 4.0. En tant que codeurs certifiés SIL2/PLd avec structure redondante et interface EtherCAT, ils prennent en charge le profil FSoE et sont prédestinés aux applications de sécurité.Point fort : Les encodeurs rotatifs sécurisés Sendix sont équipés de Cyber Security.
La Connectivité est la capacité à communiquer des informations supplémentaires et / ou à se mettre en réseau. Ceci peut se réaliser sous la forme d'interfaces complémentaires comme OPC-UA (p. ex. pour une communication EDGE additionnelle), d'une communication par Ethernet industriel, ou d'une interface numérique comme BiSS ou SCS open link.
L'identification est la capacité de transmettre des informations au moyen d'une fiche technique / d'une plaque signalétique électronique. D'autres informations concernant la machine peuvent aussi être transmises (p. ex. des informations sur l'axe d'entraînement sur lequel le codeur est monté). Pour l'essentiel, toutes les informations nécessaires dans l'application pour la gestion des équipements sont collectés ici.
Les fonctions de diagnostic fournissent des informations importantes sur l'état du produit (p. ex. messages d'erreur) ou des informations indirectes sur l'application. Par exemple, une sonde de température intégrée peut indiquer que la plage de température de fonctionnement admissible a été dépassée. Ou des capteurs de vibrations intégrés informent sur l'état des roulements de la chaine cinématique. Ce sont justement les systèmes sans roulements hautement intégrés qui peuvent fournir des informations fiables. Des fonctions de journal et d'horodatage incorporées dans des codeurs Ethernet industriel permettent la réalisation d'histogrammes de durée de vie.
L'adaptabilité désigne la capacité d'adaptation, qui peut agir à deux niveaux :
- Au niveau opérationnel, il est possible de modifier les paramètres / les réglages d'un codeur pendant son fonctionnement, p. ex. pour optimiser les opérations de réglage ou pour éliminer des erreurs dans les mesures avec retraitement numérique du signal.
- Au niveau système, les mises à jour du logiciel sont possibles à tout moment.
L'étendue des fonctions pour la mise en œuvre des concepts de l'industrie 4.0 peut être élargie ultérieurement afin de garantir la pérennité du système. C'est pourquoi tous les codeurs de bus de terrain et Ethernet industriel de Kübler sont équipés en standard d'une fonction de mise à jour du firmware.
| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
3/8 " axe creux, borgne 10 mm axe creux, borgne 12 mm axe creux, borgne 14 mm axe creux, borgne 15 mm axe creux, borgne 1/2 " axe creux, borgne |
| Type de bride |
Stator anti-rotation FS Jeu de support FS rigide Jeu de support FS flexible Ø 58.00 mm |
| Température de fonctionnement | -40 °C ... +80 °C |
| Indice de protection |
IP65 IP67 |
| Vitesse de rotation max. |
9.000 min-1 |
| Poids | 450 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
24 Bit Monotour 12 Bit Multitours |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
Safety over EtherCAT / FSoE |
| Options | |
|---|---|
| sur demande |
|
- Structure de palier robuste au design Safety-Lock™ pour une résistance aux vibrations et aux erreurs d'installation.
- Monotour 15 bits (safe) ou 24 bits (non safe).
- Multiturn 12 bit (safe).
- SIL2, niveau de performance Pld, catégorie de sécurité Cat. 3.
- Information multitour entièrement redondante grâce à un réducteur multitour redondant.
- FoE (File over EtherCAT) sans serveur web nécessaire.
- Cyber Security / Haute disponibilité de l'installation, protection contre les abus (selon CEI 62443).
Fonctionnalité EtherCAT la plus récente
- Grâce à la prise en charge du mode DC, peut être implémenté dans des réseaux pour des exigences temps réel sévères avec des cycles d'horloge jusqu'à 350 μs (non safe).
- Idéal pour les applications hautement synchronisées, comme par exemple la synchronisation d'axes.
- Équipé pour les applications les plus diverses grâce à des fonctionnalités de codeur polyvalentes telles que les facteurs de transmission (safe / non safe) ou les commutateurs de valeurs limites, etc.
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/vhosts/kuebler.com/KDE_DEVELOPMENT/components/com_prod_drehgeber/views/drehgeber_edit/tmpl/default.php on line 405
| Instructions d'utilisation | ||
|---|---|---|
|
S58 - Safety-Ethernet (incl. ATEX) PDF ∼ 1,5 MB | 07.2025 |
DE EN FR IT |
|
|
8.0010.4047.00FS - Accessoires arrêt de couple, flexible (FS) Multilingue: Allemand, AnglaisPDF ∼ 105,7 KB | 08.2025 |
|
|
|
8.0010.4051.00FS - Accessoires arrêt de couple, rigide (FS) Multilingue: Allemand, AnglaisPDF ∼ 669,8 KB | 09.2020 |
|
|
|
Supplément aux instructions de service accouplement statorique (FS) Multilingue: Allemand, AnglaisPDF ∼ 603,1 KB | 09.2020 |
|
Accessoires
Èlément anti-rotation, flexible
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 39,5 ... 142,75 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4047.00FS |
Barre du couple de rotation (remplacement)
Pour codeurs à arbre creuxavec bride ø 58 mm
Conçu pour la technique de sécurité fonctionnelle.
Convient à :
système anti-rotation 8.0010.4051.00FS
| 8.0010.4049.0075 |
Jeu de systèmes anti-rotation, rigides
Pour codeurs à arbre creuxavec bride ø 58 mm
Rayon de fixation 32,5 ... 143,5 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec très peu de jeu axial et radial et une dynamique faible.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 axe dynamométrique 8.0010.4049.0075
| 8.0010.4051.00FS |
Stator anti-rotation (FS)
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 31,5 mm
Conçu pour la technique de sécurité fonctionnelle grâce au principe des 4 vis.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis M3x6 pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- 4 vis
| 8.0010.40B2.00FS |
