Codeurs Incrémental

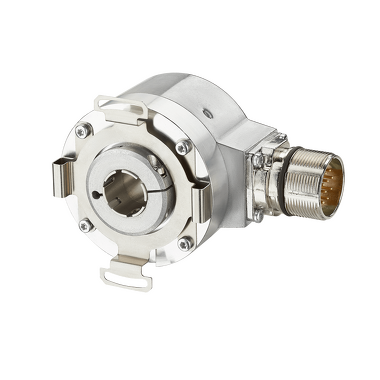

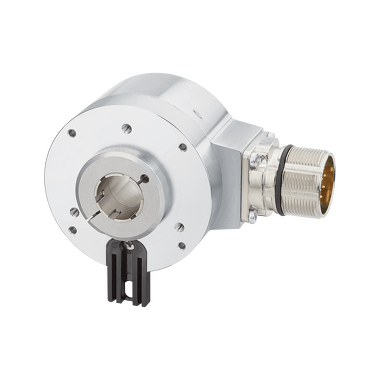

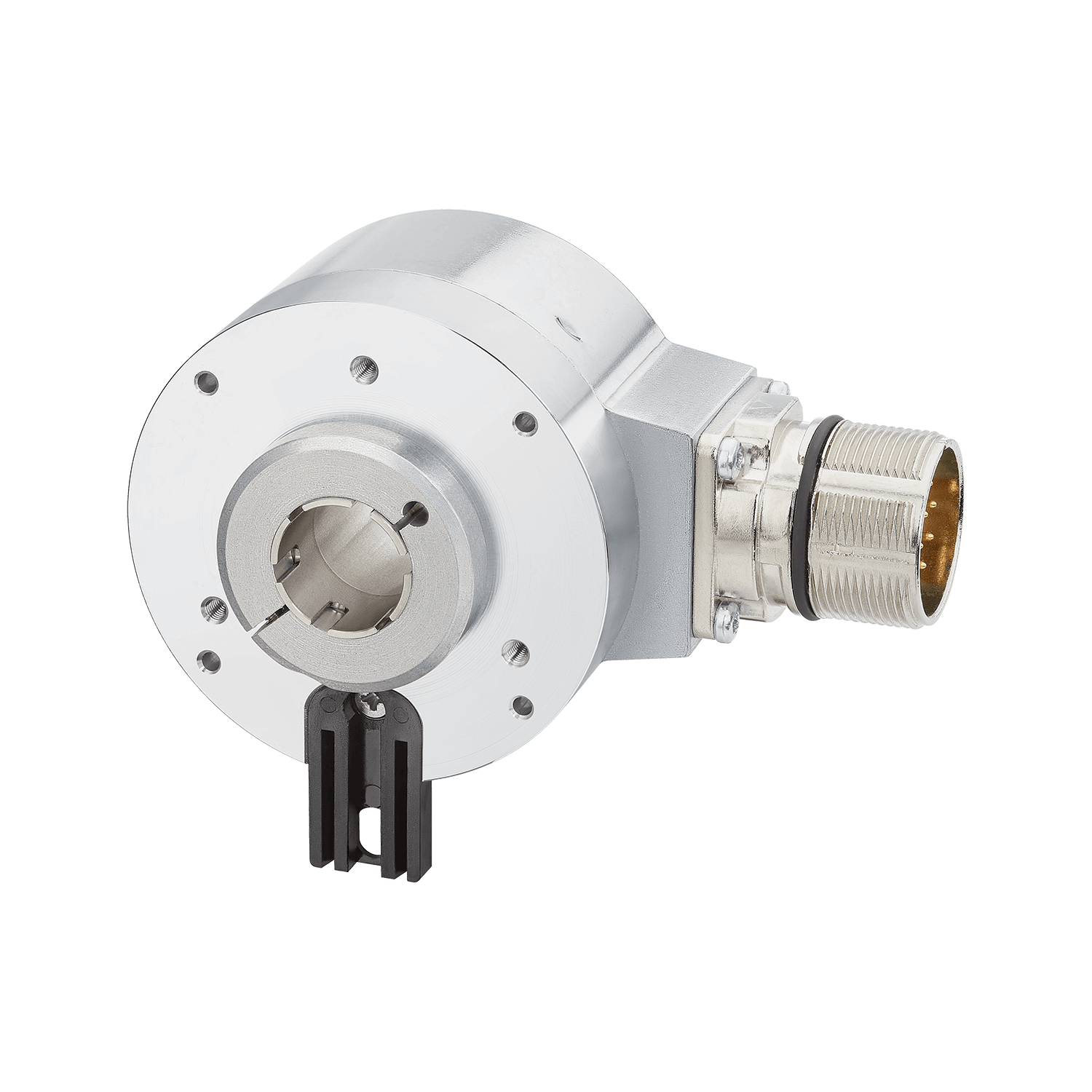

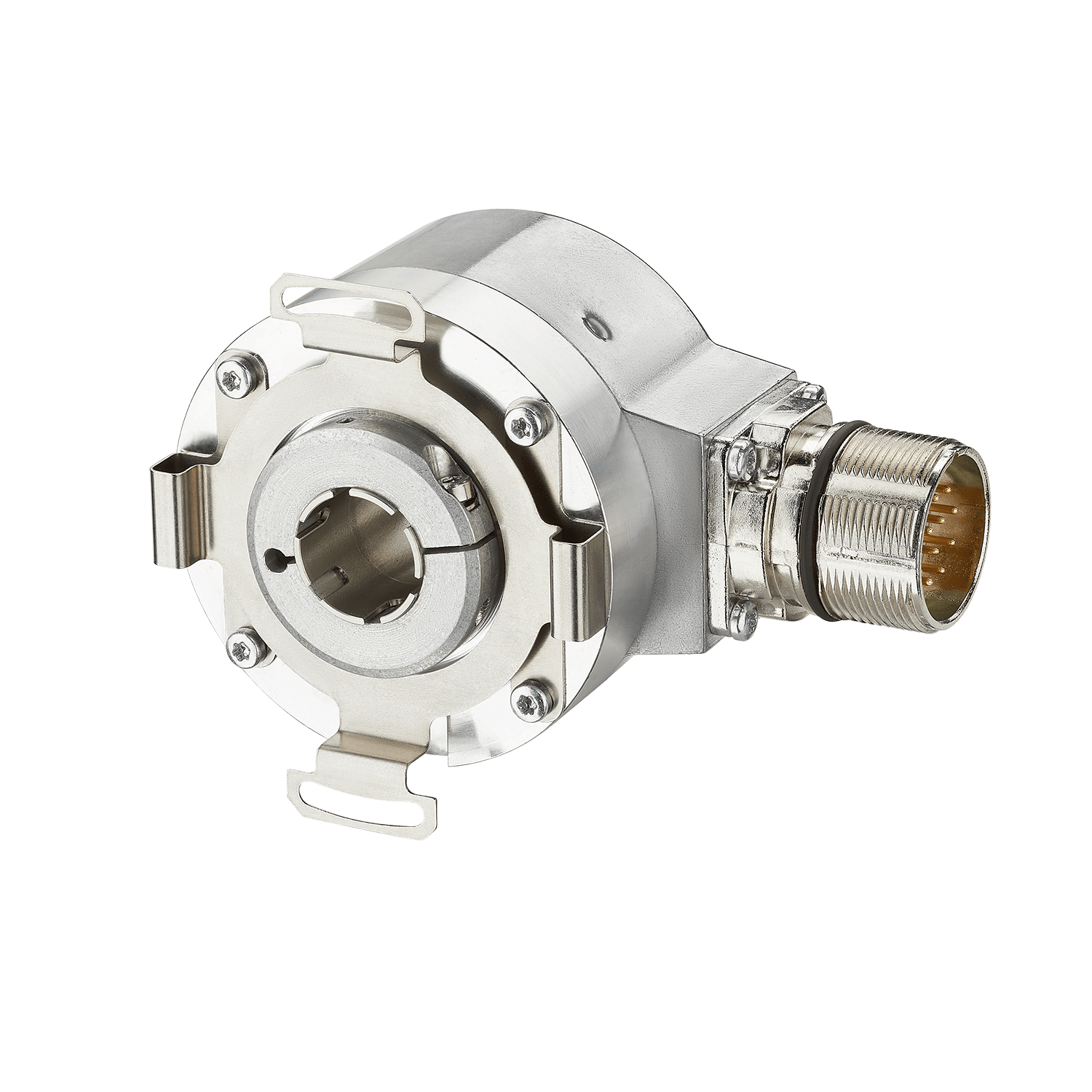

Sendix K58I Performance
|
|
-
Fiche technique
DE EN
Fichiers CAO/STEP4219 Fichiers CAO/STEP - Sendix K58I Performance
Veuillez saisir la partie finale de la référence de commande (par exemple XH10828.6)K58I.OPRXX.XXXXX
- end - - Vidéo
Programmable individuellement - haute température, haute résolution
Le nouveau codeur Sendix K58I Performance-Line se distingue avant tout par la possibilité de programmer différents paramètres tels que la résolution, le sens de comptage ou l'impulsion zéro. Les réglages peuvent être effectués avant ou après l'installation et permettent de réagir rapidement et directement aux exigences changeantes ou nouvelles sans devoir remplacer le codeur par un nouveau. D'autres caractéristiques optimisées sont la plage de température plus élevée ainsi qu'une résolution allant jusqu'à 36.000 impulsions par tour.| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
6 mm arbre, rond 8 mm arbre, avec méplat 10 mm arbre, avec méplat 12 mm arbre, avec méplat 1/4 " arbre, avec méplat 3/8 " arbre, avec méplat 11 mm arbre, avec clavette 6 mm axe creux, traversant 8 mm axe creux, traversant 10 mm axe creux, traversant 12 mm axe creux, traversant 14 mm axe creux, traversant 15 mm axe creux, traversant 16 mm axe creux, traversant 20 mm axe creux, traversant 22 mm axe creux, traversant 24 mm axe creux, traversant 25 mm axe creux, traversant 1/4 " axe creux, traversant 3/8 " axe creux, traversant 3/4 " axe creux, traversant 1/2 " axe creux, traversant 5/8 " axe creux, traversant 7/8 " axe creux, traversant 1 " axe creux, traversant |
| Type de bride |
Bride synchro / servo Bride de serrage Bride carrée élément élastique, long Stator anti-rotation Système anti-rotation longue Ø 58.00 mm |
| Température de fonctionnement | -40 °C ... +110 °C |
| Indice de protection |
IP65 IP66 IP67 |
| Raccordements |
Câble axial Câble radial Câble tangentiel Connecteur M23 axial Connecteur M23 radial M12 Connecteurs |
| Vitesse de rotation max. |
12.000 min-1 |
| Poids | 400 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
36.000 ppr Incrémentaux |
| Tension d'alimentation |
5...30 V DC |
| Interfaces |
Gegentakt TTL / RS422 |
| Options | |
|---|---|
| sur demande |
|
Codeurs personnalisables à tout moment de manière simple et rapide
Paramètres configurables individuellement :
- Nombre d'impulsions jusqu'à 36.000 ppr
- Sortie HTL ou TTL
- Sens de comptage
- Réglages impulsion zéro (longueur, position, liaisons)
Haute précision et fiabilité
Technologie de capteurs ultramoderne avec des résolutions allant jusqu'à 36.000 ppr.
Pour les conditions d'utilisation les plus difficiles sous de multiples influences extérieures
- Plage de température de -40 °C à +110 °C
- Indice de protection jusqu'à IP67 maximum
- concept de blindage CEM optimisé
- technologie Safety-Lock perfectionnée
Intégration parfaite dans les réseaux numériques modernes
Préparé pour une utilisation avec une plaque signalétique numérique et un jumeau numérique pour la surveillance et la maintenance des machines ainsi que pour de multiples tâches de documentation. Optimisation des processus et augmentation de l'efficacité.
Accessoires
Insert isolant/réducteur pour codeur à arbre creux de ø 15 mm (plastique)
Isolation thermique et électrique des codeurs (plage de température -40 °C ... +115 °C). Ces inserts isolants empêchent les courants de passer à travers les roulements des codeurs. Ceux-ci peuvent apparaître lors de l'utilisation avec des moteurs triphasés ou vectoriels CA commandés par convertisseur et réduisent alors considérablement la durée de vie des roulements des codeurs. De plus, le codeur est isolé thermiquement, car le plastique ne transmet pas la chaleur au codeur.| Innendurchmesser 8 mm | 8.0010.4020.0000 |
| Innendurchmesser 6 mm | 8.0010.4021.0000 |
| Innendurchmesser 1/4" | 8.0010.4022.0000 |
| Innendurchmesser 10 mm | 8.0010.4023.0000 |
| Innendurchmesser 3/8" | 8.0010.4024.0000 |
| Innendurchmesser 12 mm | 8.0010.4025.0000 |
| Innendurchmesser 1/2" | 8.0010.4026.0000 |
Adaptateur de connexion
Pour le raccordement du codeurConnecteur Sub-D mâle, 15 broches
Borne à ressort, 3 broches
| 8.0010.9000.0100 |
Câbles et connecteurs
SUB-D Connecteur avec câble , 8.0000.6000.0002.0112
Câbles préconfectionnés
Mâle 15 pin
↓
Femelle 8 pin
8.0000.6000.0002.0112
SUB-D Connecteur avec câble , 8.0000.6000.0002.0113
Câbles préconfectionnés
Mâle 15 pin
↓
Femelle 5 pin
8.0000.6000.0002.0113
SUB-D Connecteur avec câble , 8.0000.6000.0002.0114
Câbles préconfectionnés
Mâle 15 pin
↓
Femelle 12 pin
8.0000.6000.0002.0114
