IN88
IN88

Neigungssensor

IN88

  • Parametrierbare Filtereinstellung
  • Robuste Bauweise
  • Stapelbare Montage für Redundanz
CANopen

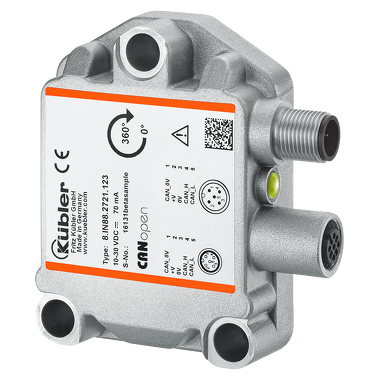

1-dimensionaler Neigungssensor. Unbeirrbare Genauigkeit – auch in rauer Umgebung.

Der Neigungssensor IN88 wird für die Erfassung des Neigungswinkels im Messbereich von 0 ... 360° eingesetzt. Durch die hohe Robustheit und Schutzart bis max. IP69k sowie den weiten Temperaturbereich von -40 °C bis +85 °C ist er beispielsweise für den Außeneinsatz in der mobilen Automation prädestiniert.

Mechanisch
Baugröße 60 mm x 80 mm x 23 mm
Anschlussarten M12 Steckverbinder
Arbeitstemperatur -40 °C ... +85 °C
Schutzart IP67
IP69k
Elektrisch
Messbereich 360°
Genauigkeit ± 0,2°
Schnittstellen CANopen
Spannungsversorgung 10...30 V DC
Robust
  • Hohe Schutzart IP67 und IP69k in einem Gerät.
  • Weiter Temperaturbereich von -40 °C bis +85 °C bei stabiler Genauigkeit.
  • Hohe Schockfestigkeit bis 100 g und Vibrationsfestigkeit bis 10 g.
  • Kein Langzeitdrift dank Sensor-Array Technik.
Vielseitig
  • Parametrierbarer Filter.
  • Messrichtung 1- oder 2-dimensional.
  • Mit 1 x M12-Stecker oder 2 x M12-Stecker.
  • Stapelmontage für Redundanz möglich.
Datenblatt

IN88 CANopen

PDF ∼ 1,1 MB | 06.2022
DE
EN
FR
Installationsanleitung

IN81 / IN88

Mehrsprachig: Deutsch, Englisch
PDF ∼ 760,8 KB | 10.2017

Handbuch

IN88 CANopen

PDF ∼ 2,1 MB | 02.2021
DE
EN
FR
Sicherheitskennwerte

IN88 MTTFd

Mehrsprachig: Deutsch, Englisch
PDF ∼ 183,3 KB | 06.2019

Konformitätserklärung

IN88 CANopen CE

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 354,9 KB | 05.2017

Gerätedatei

IN88 CANopen

ZIP ∼ 16,1 KB | 08.2016

M-CAD / STEP

IN88

ZIP ∼ 8,4 MB | 12.2017

E-CAD / ePlan

IN88 CANopen

ZIP ∼ 987,1 KB | 02.2020

Produkt Zertifikate

IN88 - E1

Mehrsprachig: Englisch
PDF ∼ 586,5 KB | 10.2020

Encoder UL Canada

PDF ∼ 79,9 KB | 11.2019
EN

Encoder UL USA

PDF ∼ 78,2 KB | 11.2019
EN

Zubehör

Kabel und Steckverbinder

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6021.E211.XXXM

Datenblatt
M12 Kabelsatz, PUR, Buchse, V4A, 5-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, 5-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A211.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, 5-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A311.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, gewinkelt, 5-polig, A-codiert, Ende offen, CANopen
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Buchse 5-polig

Stift 5-polig PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A4A2.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, 5-polig, A-codiert
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Buchse 5-polig

Stift 5-polig PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A5A3.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, gewinkelt, 5-polig, A-codiert, Stift, gewinkelt, CANopen
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig
05.B-8151-0/9

Datenblatt
M12 Buchse, 5-polig
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig
05.B-8251-0/9

Datenblatt
M12 Buchse, gewinkelt, 5-polig, A-codiert
DE EN FR

M12 Steckverbinder ,  T-Verteiler

M12 Steckverbinder , T-Verteiler

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Stift 5-polig
05.FKM5-FKM5-FSM5

M-CAD / STEP
05-WAKS5-WAKS5-WASS5
Datenblatt
M12 T-Verteiler, 5-polig
DE EN FR

M12 Steckverbinder ,  T-Verteiler

M12 Steckverbinder , T-Verteiler

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Stift 5-polig
05.WAKS5-WAKS5-WASS5

Datenblatt
M12 T-Verteiler geschirmt, 5-polig
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig
8.0000.5116.0000

Datenblatt
M12 Buchse, 5-polig, A-codiert
DE EN FR

M12 Steckverbinder , für den Ex-Bereich

M12 Steckverbinder , für den Ex-Bereich

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig
8.0000.5116.0000.Ex

Datenblatt
M12 Buchse, Ex 2/22, 5-polig, A-codiert
DE EN FR

M12 Steckverbinder ,  Edelstahl V4A

M12 Steckverbinder , Edelstahl V4A

Selbstkonfektionierbarer Steckverbinder

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig
8.0000.5116.0000.V4A

Datenblatt
M12 Buchse, Edelstahl V4A, 5-polig, A-codiert
DE EN FR
