Positionsanzeigen ohne Grenzwerte elektronisch

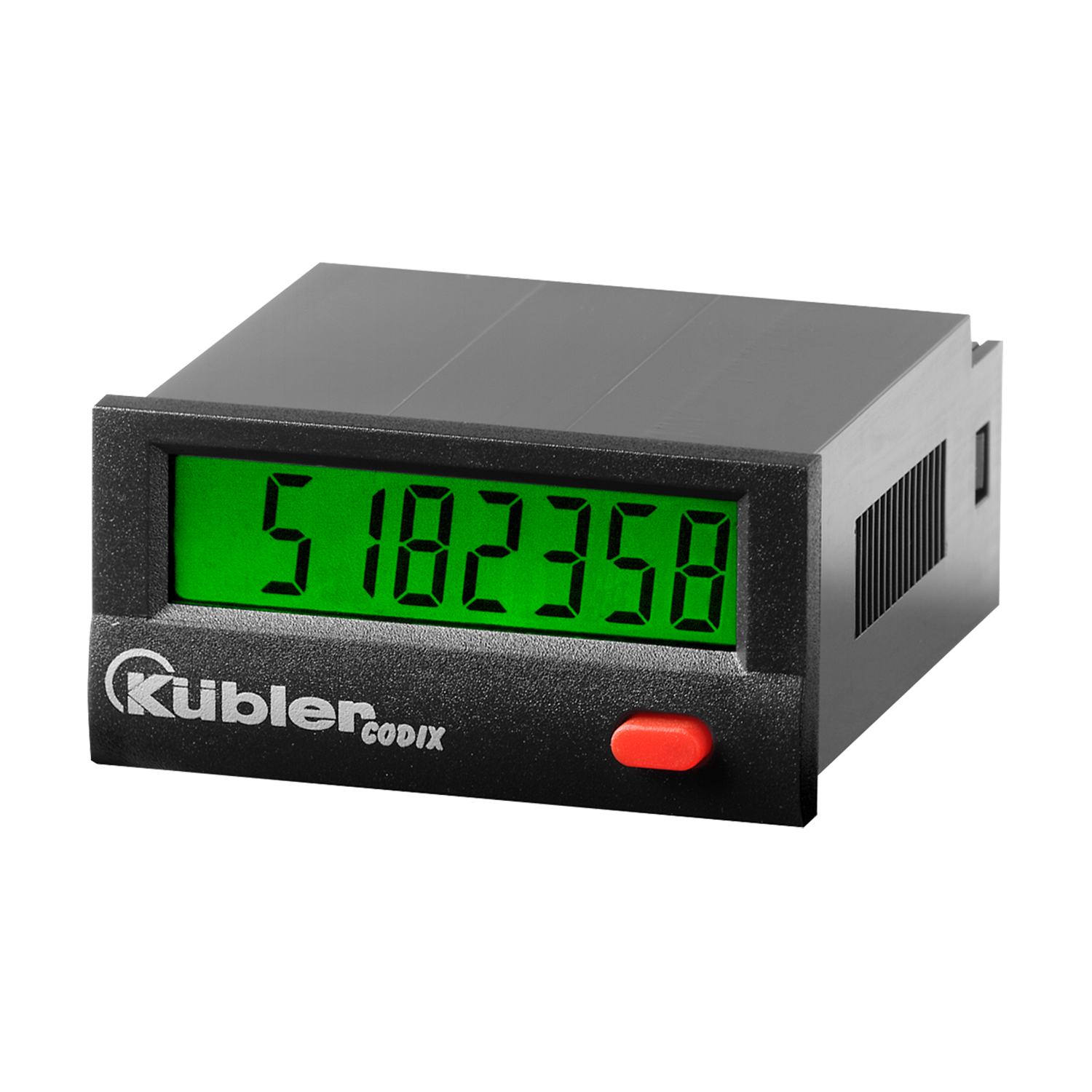

Codix 133
|
|
Positionsanzeige, 2-kanalig mit Phasendiskriminator Zähleingang.
Der Codix 133 ist ein batteriebetriebener einfacher Positionsanzeiger mit Phasendiskriminator Zähleingang.Über die 8-stellige LCD-Anzeige mit optionaler Hinterleuchtung werden NPN und PNP Impulse dargestellt.
| Mechanisch | |
|---|---|
| Ausführung | elektronisch |
| Baugröße 1 |
48 x 24 mm | 45 x 22 mm |
| Schutzart |
IP65 |
| Arbeitstemperatur | -10 °C ... +60 °C |
| Gewicht | 50 g |
| Reset |
elektronisch |
(1) Frontplattengröße I Schalttafelausschnitt
| Elektrisch | |
|---|---|
| Spannungsversorgung |
über Batterie |
| Signal Eingang |
0...0,7 VDC, NPN 4...30 VDC, PNP |
Leistungsfähig
- Hochwertige 8-stellige LCD-Anzeige, 8 mm Zifferhöhe und optionale Anzeigehinterleuchtung
- Phasendiskriminator Zähleingang auch mit Impulsverdopplung zum Anschluss an inkrementale Geber
- Batterielebensdauer 8 Jahre
- Zählfrequenz max. 6 kHz
- Hohe Schutzart IP65
- Schraubklemmenanschluss im 5 mm Raster
- Resettaste über Reset Enable Eingang verriegelbar
- Je nach Ausführung für positive oder negative Zählflanken
Zubehör
Dichtungskappe K1
Flexible Dichtungskappe für Frontrahmen F1B und Adapterfrontrahmen N003001 aus Weich-PVC mit lackiertem Stahlblechrahmen und Befestigungsschrauben. Schutzart IP 65 nach DIN 40050 in eingebautem Zustand. Passend für B15.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 und F1B18.00. Mit Adapterrahmen N.003.001 für 130, 131, 132, 133, 134, 135, 136, 140, 141, 142, 143, 520, 521, 522, 523, 524, 52U, 52P, 52T.Dichtungskappe (PVC) mit Stahlblechrahmen, 2x Befestigunsschrauben M4x15.
| Grau | G.008.300 |
| Schwarz | G.008.301 |
Aufbaurahmen, 24x48
Für den Einbau aller Zähler, Timer, Prozessgeräte mit den DIN Baumaßen 24x48mm oder 50x25mm. Ausschnitt 25x50mm. Für Schnappmontage auf 35mm DIN Hut-Schiene.Zählerhalterung (chromartiertes Stahlblech), DIN Hut-Schienen-Adapter (faserverstärktes Polyamid).
| G.300.004 |
Klarsichtdeckel, verriegelbar
Aufschraubbarer Klarsichtdeckel für Frontrahmen F1B und Adapterfrontrahmen N003001, 1 DV, verriegelbar für Baugröße F1. Mit Dichtung über M4 Befestigungsschrauben mit eigenem Rahmen. Passend für B15.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 und F1B18.00. Mit Adapterrahmen N.003.001 für 130, 131, 132, 133, 134, 135, 136, 140, 141, 142, 143, 520, 521, 522, 523, 524, 52U, 52P, 52T.Klarsichtdeckel, Dichtung, 2x Befestigungsschrauben.
| N.003.002 |
